TQCホルダ
高精度・高速加工用エンドミルチャック
TQCホルダ スーパーG1チャック
■ 型番説明

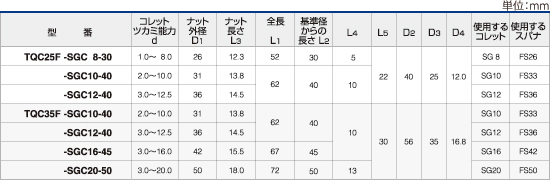

■ 寸法図
■ 適合表
- テーパシャンク形状は、ユキワ精工オリジナル二面拘束スピンドル規格により製作しています。
- 上記標準以外の特殊サイズも製作致しますので、お問い合わせください。
- コレット、スパナ、特別付属品につきましては、別途お求めください。
■ SGコレット
| サイズ | 口 径 |
| SG 8- | 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0 |
| SG10- | 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0 |
| SG12- | 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0, 10.5, 11.0, 12.0, 12.5 |
| SG16- | 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0 |
| SG20- | 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0 |
■ SGNロックナット
| 型 番 | ねじサイズ | 外径 (mm) | 適合する本体 | 適合するコレット | 適合するスパナ |
| SGN 6 | M14×1.0 | 20 | SGC 6 | SG 6 | FS20 |
| SGN 8 | M20×1.0 | 26 | SGC 8 | SG 8 | FS26 |
| SGN10 | M24×1.0 | 31 | SGC10 | SG10 | FS33 |
| SGN12 | M27×1.0 | 36 | SGC12 | SG12 | FS36 |
| SGN16 | M33×1.5 | 42 | SGC16 | SG16 | FS42 |
| SGN20 | M42×1.5 | 50 | SGC20 | SG20 | FS50 |
■ 特別付属品
