特別付属品
防塵型ロックナット
ニュードリルミルチャック専用のロックナットです。スチールカバーでコレットスリ割り部への切粉の進入を防止します。重切削にも使用でき、安全性にも優れています。
■ 寸法図
寸法図1
■ 適合表
| モデル | 型番 | 適合する本体 |
| ニュードリルミルチャック | NDN7SD | NDC7S |
| NDN 7D | NDC 7 | |
| NDN10D | NDC10 | |
| NDN13D | NDC13 | |
| NDN16D | NDC16 | |
| NDN20D | NDC20 | |
| ◆ NDN25D | NDC25 | |
| ◆ NDN32D | NDC32 |
- ご注文時には把握ツールシャンク径をご指示ください。
- ◆は、受注生産品です。
ロックナットカバー
ニュードリルミルチャック専用のロックナット用カバーです。
◎ ホルダ本体からネジ部の切粉の進入を防きます。
◎ ロックナットのスパナ掛け溝部からのクーラント飛散を防止します。
■ 装着図
■ 適合表
| モデル | 型番 | 適合するロックナット |
| ニュードリルミルチャック | NCD7S | NDN7S・NDN7SD |
| NCD 7 | NDN 7・NDN 7D | |
| NCD10 | NDN10・NDN10D | |
| NCD13 | NDN13・NDN13D | |
| NCD16 | NDN16・NDN16D | |
| NCD20 | NDN20・NDN20D | |
| NCD25 | NDN25・NDN25D | |
| NCD32 | NDN32・NDN32D |
- ホルダ首の径とロックナット首の径が同一寸法のサイズに使用できます。
テーパゲージ
貴社にて、弊社のコレットチャック（YCCコレット、ＥＹコレット）を使用したスピンドルやツールを設計製作される場合には、お打ち合わせの上で寸法図を提出させていただきます。スピンドル、ツールの加工時には、テーパゲージも販売しております。
■ 適合表
| 種類 | 適合シリーズ | 型番 | 適合する コレット |
適合する ツールホルダー |
| コレット | YCCコレット 片角 7°テーパ (ニュードリルミルチャック) |
TG-YCC5 | YCC5 | - |
| TG-YCC7 | YCC7 | - | ||
| TG-YCC10 | YCC10 | - | ||
| TG-YCC13 | YCC13 | - | ||
| TG-YCC16 | YCC16 | - | ||
| TG-YCC20 | YCC20 | - | ||
| TG-YCC25 | YCC25 | - | ||
| TG-YCC32 | YCC32 | - | ||
| EYコレット 片角 8°テーパ (EYチャック) |
TG-EY11 | EY11, EY12 | - | |
| TG-EY16 | EY16 | - | ||
| TG-EY20 | EY20 | - | ||
| TG-EY25 | EY25 | - | ||
| TG-EY32 | EY32 | - | ||
| ツールホルダー | TQCホルダ 片角 1/10 テーパ |
TG-TQC25 | - | TQC25 |
| TG-TQC35 | - | TQC35 |

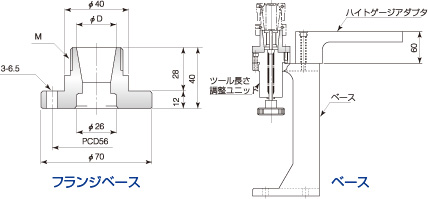

ツールセッタ
ツールセッタは、切削工具をツールホルダーに取り付ける際、ツールホルダーのスピンドル短面から工具先端までの長さを測定できます。
■ 装着図
■ 適合表
| 適合シリーズ | 型 番 | フランジベース | 対象アダプタ | 対象ホルダ |
| EYツールチェンジアダプタ | TS-AE16 | TSF-AE16 | AE16-EYC16-35 | － |
| TS-AE20 | TSF-AE20 | AE20-EYC16-35 | － | |
| AE20-EYC20-35 | － | |||
| TS-AE25 | TSF-AE25 | AE25-EYC20-35 | － | |
| AE25-EYC25-40 | － | |||
| TS-AE32 | TSF-AE32 | AE32-EYC25-40 | － | |
| AE32-EYC32-45 | － | |||
| TQNホルダ | TS-TQN25 | TSF-TQN25 | － | TQN25 |
| TS-TQN35 | TSF-TQN35 | － | TQN35 |
- ツールセッタは受注生産品です。
- ツールセッタには、フランジベースは標準付属します。フランジベースだけご購入いただくこともできます。
- 特殊サイズも製作致しますので、お問い合わせください。
