TQCホルダ

TQCホルダは、1983年にユキワ精工オリジナルの二面拘束テーパシャンクホルダでとして開発されました。ホルダの端面を主軸の端面に密着しますので、Z方向の寸法精度に優れています。また、ショートテーパ設計で、工具交換スペースも小さく機械を小型化することも可能です。

専用機に最適なツールホルダです

TQCホルダは、自動車部品加工のATCを持たない専用機に多く採用されています。スピンドルユニットの短面形状に合わせたアダプタを使用することにより、クイックチェンジ化を実現でき、既存設備にも使用可能です。


ツーリングシステム,ツールホルダー,TQC・TQNホルダ

工具交換スペースが短くて済みます!

TQCホルダは、通常のBTシャンク等のテーパシャンクに比べてショートテーパ設計ですので、主軸への挿入部が短く、工具交換スペースが少なくて済みます。また、中実シャンクを採用し、ツールがホルダ内に深くもぐるためツーリングの短寸化が可能です。


ツーリングシステム,ツールホルダー,TQC・TQNホルダ

工具交換が簡単にできます!

TQCホルダ専用のスピンドルロッキングパーツを使用することで、ホルダの着脱は六角レンチを120°回転させるだけでクランプ・アンクランプでき、工具交換が簡単に行えます。また、スピンドルロッキングパーツは、スチールボールによりホルダ本体をロックしますので、主軸の急停止、主軸正逆回転によるタッピング作業等でも、ロックが外れる事がなく安全です。


ツーリングシステム,ツールホルダー,TQC・TQNホルダ
ツーリングシステム,ツールホルダー,スピンドルロッキングパーツ
スピンドルロッキングパーツ

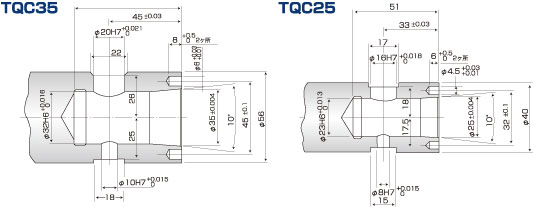

お客様にてスピンドルノーズを製作される際には、別途ご購入ください。尚、スピンドルノーズは、テーパ基準により「TQC25」と「TQC35」の2種類を規格化しています。

TQC25用 型番 : TQC25-SLP
TQC35用 型番 : TQC35-SLP

  • スピンドルロッキングパーツには、固定ピン2個とスナップリング1個が標準付属します。

スピンドルへの取付は?

フランジ方式

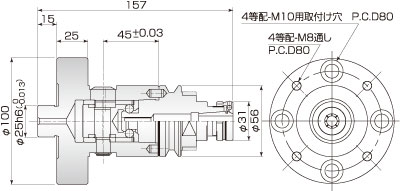

市販のスピンドル形状に合わせたTQCフランジアダプターを製作致します。以下の図は参考事例になります。既存設備に採用が可能で、クイックチェンジ化を実現できます。


ツーリングシステム,ツールホルダー,TQC・TQNホルダ

直接方式

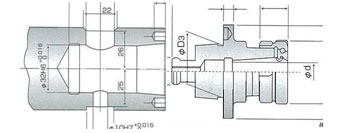

専用機のスピンドル端にTQCホルダを直接取り付ける方式で、主軸内に皿ばねを組み入れる必要が無く、主軸ベアリングの小径化が可能です。尚、スピンドルノーズは、テーパ基準により「TQC25」と「TQC35」の2種類を規格化しています。


ツーリングシステム,ツールホルダー,TQC・TQNホルダ
ツーリングシステム,ツールホルダー,テーパゲージ
テーパゲージ
お客様にてスピンドルノーズを製作される際には、テーパゲージをご用意していますので、別途ご購入ください。

TQC25用 型番 : TG-TQC25
TQC35用 型番 : TG-TQC35
