ユキワ精工　ツーリングシステム
高精度・高速加工用エンドミルチャック
HSK25E, 32E, 40E スーパーG1チャック

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E スーパーG1チャック

■ 型番説明

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E スーパーG1チャック

■ 寸法図

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E スーパーG1チャック

■ 適合表

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E スーパーG1チャック
  • ATC用ボトルグリップテーパシャンク形状は、HSK-E規格に基づいて製作しています。
  • 上記標準以外の特殊サイズも製作致しますので、お問い合わせください。
  • HSKシャンクサイズ、端面からのL2寸法により、長さ調整ねじ、クーラントシールスクリュが使用できない型番もありますのでご注意ください。
  • コレット、スパナ、長さ調整ねじ、クーラントシールスクリュ、特別付属品につきましては、別途お求めください。

■ SGコレット

ツーリングシステム,ツールホルダー,SGコレット
単位mm
サイズ 口　　径
SG  6- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0
SG  8- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0
SG10- 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0
SG12- 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0, 10.5, 11.0, 12.0, 12.5
SG16- 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0
SG20- 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0

■SGNロックナット

ツーリングシステム,ツールホルダー,SGNロックナット
単位mm
サイズ 口　　径
SG  6- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0
SG  8- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0
SG10- 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0
SG12- 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0, 10.5, 11.0, 12.0, 12.5
SG16- 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0
SG20- 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0

■特別付属品


フックスパナ
トルクリミッタ付きスパナ
クーラントシールスクリュ
長さ調節ねじ
クーラントダクト
ツールクランプ

▲ページのトップへ

微細加工に威力を発揮！
HSK25E, 32E, 40E ハイブリッドG1チャック

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E ハイブリッドG1チャック

■ 型番説明

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E ハイブリッドG1チャック

■ 寸法図

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E ハイブリッドG1チャック

■ 適合表

ツーリングシステム,ツールホルダー,HSK25E, 32E, 40E ハイブリッドG1チャック
  • ATC用ボトルグリップテーパシャンク形状は、HSK-E規格に基づいて製作しています。
  • 上記標準以外の特殊サイズも製作致しますので、お問い合わせください。
  • HSKシャンクサイズ、端面からのL2寸法により、長さ調整ねじ、クーラントシールスクリュが使用できない型番もありますのでご注意ください。
  • コレット、スパナ、長さ調整ねじ、クーラントシールスクリュ、特別付属品につきましては、別途お求めください。

■ SGコレット

ツーリングシステム,ツールホルダー,SGコレット
単位mm
サイズ 口　　径
SG  6- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0
SG  8- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0
SG10- 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0

■HGNロックナット

ツーリングシステム,ツールホルダー,HGNロックナット
単位mm
型  番 適合する本体 適合するピンスパナ 重量 (g)
HGN 6N HGC 6 PS 6N 3
HGN 8N HGC 8 PS 8N 5
HGN10N HGC10 PS10N 8

■ピンスパナ

ツーリングシステム,ツールホルダー,ピンスパナ
単位mm
型  番 適合する本体 適合するナット 重量 (g)
PS 6N HGC 6 HGN 6N 50
PS 8N HGC 8 HGN 8N 60
PS10N HGC10 HGN10N 80

■特別付属品

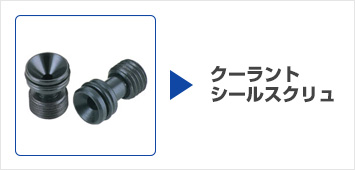

クーラントシールスクリュ

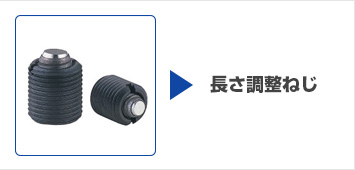

長さ調節ねじ

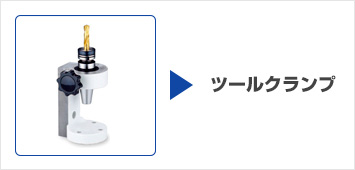

ツールクランプ
ツールクランプ

▲ページのトップへ

HSK40E フェイスミルアーバ

ツーリングシステム,ツールホルダー,HSK40E フェイスミルアーバ

■ 型番説明

ツーリングシステム,ツールホルダー,HSK40E フェイスミルアーバ

■ 寸法図

ツーリングシステム,ツールホルダー,HSK40E フェイスミルアーバ

■ 適合表

ツーリングシステム,ツールホルダー,HSK40E フェイスミルアーバ
  • ATC用ボトルグリップテーパシャンク形状は、HSK-E規格に基づいて製作しています。
  • 上記標準以外の特殊サイズも製作致しますので、お問い合わせください。
  • 特別付属品につきましては、別途お求めください。

■特別付属品


ツールクランプ
