特別付属品
クーラントシールスクリュ
クーラントシールスクリュは、オイルホール付の切削工具を使用して高圧クーラントを刃先へ供給するため、ツールホルダー内部に取り付けて使用します。7.0MPaまでの高圧クーラントに対応します。
長さ固定タイプ ： CSE型
長さ調整タイプ ： CSH型
■ 適合表
| モデル | 本体型式 | ネジサイズ | クーラントシールスクリュ （長さ固定タイプ） |
クーラントシールスクリュ （長さ調整タイプ） |
||
| CSE型 | CSH型 | |||||
| 本体 | スパナ | 本体 | スパナ | |||
| スーパーG1チャック | SGC6 | M8×0.75 | － | － | CSH6 | CS25 |
| SGC8 | M10×1.5 | CSE8 | CS25 | CSH8 | ||
| SGC10 | M12×1.5 | CSE10 | CSH10 | |||
| SGC12 | M14×1.5 | CSE12 | CSH12 | |||
| SGC16 | M18×1.5 | CSE16 | CSH16 | |||
| SGC20 | M22×1.5 | CSE20 | CSH20 | |||
| SGC25 | M27×1.5 | CSE25 | CSH25 | |||
| SGC32 | M35×1.5 | － | － | CSH32 | ||
| ハイブリッドG1チャック | HGC6 | M8×0.75 | － | － | CSH6 | CS25 |
| HGC8 | M10×1.5 | CSE8 | CS25 | CSH8 | ||
| HGC10 | M12×1.5 | CSE10 | CSH10 | |||
| グリーンG1チャック | GGC8 | M10×1.5 | CSE8 | CS25 | CSH8 | CS25 |
| GGC10 | M12×1.5 | CSE10 | CSH10 | |||
| GGC12 | M14×1.5 | CSE12 | CSH12 | |||
| ニュードリルミルチャック | NDC5 | － | － | － | － | － |
| NDC7, NDC7S | M8×0.75 | CSE7 | CS25 | CSH7 | CS25 | |
| NDC10 | M12×1.5 | CSE10 | CSH10 | |||
| NDC13 | M15×1.5 | CSE13 | CSH13 | |||
| NDC16 | M18×1.5 | CSE16 | CSH16 | |||
| NDC20 | M22×1.5 | CSE20 | CSH20 | |||
| NDC25 | M27×1.5 | CSE25 | CSH25 | |||
| NDC32 | M35×1.5 | － | － | CSH32 | ||
- 取り付けるツールホルダー本体の内部ねじサイズと長さをご確認ください。
- クーラントシールスクリュCSH型が使用できる距離がある場合には、CSH型をご使用ください。尚、ツールホルダー内部のねじ距離が十分に取れない場合には、全長の短いCSE型をご使用ください。
クーラントダクト
クーラントダクトは、HSKシャンクAタイプのホルダにてセンタースルークーラントを使用する場合、クーラントの供給口としてHSKシャンク内部に取り付けて使用します。また、取り付けの際には、クーラントダクト用セットレンチをご使用ください。
■ 適合表
| モデル | HSKホルダ型式 | クーラントダクト型番 | セットレンチ型番 |
| スーパーG1チャック | HSK40A－SGC○－○ | HSK40A－CD | HSK40A－SR |
| HSK50A－SGC○－○ | HSK50A－CD | HSK50A－SR | |
| HSK63A－SGC○－○ | HSK63A－CD | HSK63A－SR | |
| ニュードリルミルチャック | HSK40A－NDC○－○ | HSK40A－CD | HSK40A－SR |
| HSK50A－NDC○－○ | HSK50A－CD | HSK50A－SR | |
| HSK63A－NDC○－○ | HSK63A－CD | HSK63A－SR |
- クーラントダクト1個につき、Ｏリングが1個標準付属します。
長さ調整ねじ
長さ調整ねじは、ツールホルダーの本体内部に取り付け、ツール突き出し長さを調整するために使用します。長さ調整ねじの先端がクルトップになっていますので、刃物が当ってもツールの傾きを吸収し、振れ精度の安定につながります。
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| モデル | 本体型式 | ネジサイズ | 長さ L |
長さ調整ねじ 型番 |

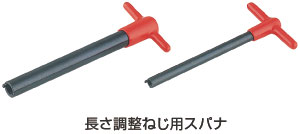

スパナ 型番 |
| スーパーG1チャック | SGC6 | M8×0.75 | 31 | APM6 | SA7/8 |
| SGC8 | M10×1.5 | 14 | APM8-1 | SA7/8 | |
| 12.7 | APM8-2 | SA7/8 | |||
| SGC10 | M12×1.5 | 14.3 | APM10-1 | SA10 | |
| 23 | APM10-2 | SA10 | |||
| SGC12 | M14×1.5 | 14.7 | APM12-1 | SA12/13 | |
| 27.5 | APM12-2 | SA12/13 | |||
| SGC16 | M18×1.5 | 22 | APM16-1 | SA16/20 | |
| 33 | APM16-2 | SA16/20 | |||
| SGC20 | M22×1.5 | 17 | APM20-1 | SA16/20 | |
| 28.5 | APM20-2 | SA16/20 | |||
| SGC25 | M27×1.5 | 22 | APM25-1 | SA25 | |
| 28.5 | APM25-2 | SA25 | |||
| SGC32 | M35×1.5 | 31 | APM32 | SA32 | |
| ハイブリッドG1チャック | HGC6 | M8×0.75 | 12 | APM7-1 | SA7/8 |
| HGC8 | M10×1.5 | 14 | APM8-1 | SA7/8 | |
| 12.7 | APM8-2 | SA7/8 | |||
| HGC10 | M12×1.5 | 14.3 | APM10-1 | SA10 | |
| 23 | APM10-2 | SA10 | |||
| HGC12 | M14×1.5 | 14.7 | APM12-1 | SA12/13 | |
| 27.5 | APM12-2 | SA12/13 | |||
| HGC16 | M18×1.5 | 22 | APM16-1 | SA16/20 | |
| 33 | APM16-2 | SA16/20 | |||
| HGC20 | M22×1.5 | 17 | APM20-1 | SA16/20 | |
| 28.5 | APM20-2 | SA16/20 | |||
| HGC25 | M27×1.5 | 22 | APM25-1 | SA25 | |
| 28.5 | APM25-2 | SA25 | |||
| HGC32 | M35×1.5 | 31 | APM32 | SA32 | |
| グリーンG1チャック | GGC8 | M10×1.5 | 14 | APM8-1 | SA7/8 |
| 12.7 | APM8-2 | SA7/8 | |||
| GGC10 | M12×1.5 | 14.3 | APM10-1 | SA10 | |
| 23 | APM10-2 | SA10 | |||
| GGC12 | M14×1.5 | 14.7 | APM12-1 | SA12/13 | |
| 27.5 | APM12-2 | SA12/13 | |||
| ニュードリルミルチャック | NDC7, NDC7S | M8×0.75 | 12 | APM7-1 | SA7/8 |
| 31 | APM7-2 | SA7/8 | |||
| NDC10 | M12×1.5 | 14.3 | APM10-1 | SA10 | |
| 23 | APM10-2 | SA10 | |||
| NDC13 | M15×1.5 | 17 | APM13-1 | SA12/13 | |
| 23.5 | APM13-2 | SA12/13 | |||
| 30.5 | APM13-3 | SA12/13 | |||
| NDC16 | M18×1.5 | 22 | APM16-1 | SA16/20 | |
| 33 | APM16-2 | SA16/20 | |||
| NDC20 | M22×1.5 | 17 | APM20-1 | SA16/20 | |
| 28.5 | APM20-2 | SA16/20 | |||
| NDC25 | M27×1.5 | 22 | APM25-1 | SA25 | |
| 28.5 | APM25-2 | SA25 | |||
| NDC32 | M35×1.5 | 31 | APM32 | SA32 | |
| EYチャック | EYC11, EYC12 | M8×0.75 | 12 | APM7-1 | SA7/8 |
| 31 | APM7-2 | SA7/8 | |||
| EYC20 | M14×1.5 | 14.7 | APM12-1 | SA12/13 | |
| 27.5 | APM12-2 | SA12/13 | |||
| EYC25 | M18×1.5 | 22 | APM16-1 | SA16/20 | |
| 33 | APM16-2 | SA16/20 |
- 取り付けるツールホルダー本体の内部ねじサイズと長さをご確認ください。
- 長さ調整ねじは、APM○-2の方が全長が長くなります。APM○-2が使用できるものは“2”を使用してください。尚、奥行きが短い場合にはAPM○-1を使用してください。

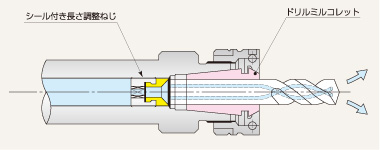

シール付き長さ調整ねじ
水溶性及び油性切削液に強いウレタン端面シール付長さ調整ねじを組込んでおりますので、給油圧力をロスする事なく、加工する事が出来ます。5～20mmの油穴付ドリルの端面のシールが出来ますので、小径油穴付ドリルにも対応出来ます。尚、シール付き長さ調整ねじは、高圧クーラントには対応しませんので、高圧クーラントを使用される場合には、クーラントシールスクリュをご使用ください。
■ 適合表
単位mm
| モデル | 本体型式 | ネジサイズ | シール付き長さ調整ねじ型番 |
| ニュードリルミルチャック | NDC13 | M15×1.5 | ASMC15 |
| NDC16 | M18×1.5 | ASMC18 | |
| NDC20 | M22×1.5 | ASMC22 | |
| EYチャック | EYC16 | M11×1.5 | ASMC11 |
| EYC20 | M14×1.5 | ASMC14 | |
| EYC25 | M18×1.5 | ASMC18 | |
| EYC32 | M24×1.5 | ASMC24 |
- ツールホルダーへの着脱、位置調整は、六角スパナで行います。特殊なスパナは必要ありません。
- 取り付けるツールホルダー本体側の内径ねじサイズと長さをご確認ください。
- 上記の適合表はストレートシャンクホルダの本体サイズに合わせて掲載しています。その他のサイズにつきましても在庫がありますので、お問い合わせください。
