タップホルダ
BT30 フローティングタップホルダ
BT30フローティングタップホルダは、径方向フロート機構を内蔵していますので、主軸とワーク穴の芯ずれ誤差を補正して精密なネジ立てが可能です。
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| 型番 | タッピング能力 | L | D | 質量（kg） |
| BT30-FTH10-75 | M 3～M 10 | 75 | 29 | 0.6 |
| BT30-FTH10-90 | 90 | 0.7 | ||
- ATC用ボトルグリップテーパシャンク形状は、MAS規格に基づいて製作しています。
- フローティングタップホルダとナットの締め付けは、汎用スパナをご使用ください。尚、締め付け方法につきましては取扱説明書をご覧ください。
- タップコレット、特別付属品につきましては、別途お求めください。
タップコレット
BT30フローティングタップホルダ専用のタップコレットです。
■ 適合表
単位mm
| 型番 | タッピング能力 | 適合本体 | 質量（g） |
| TSC10-M3 | M 3 | FTH10 | 20 |
| TSC10-M4 | M 4 | 20 | |
| TSC10-M5 | M 5 | 20 | |
| TSC10-M6 | M 6 | 20 | |
| TSC10-M8 | M 8 | 15 | |
| TSC10-M10 | M 10 | 15 |

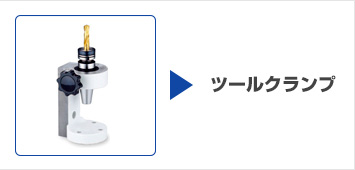

特別付属品
