BBT30, 40, 50 スーパーG1チャック

ツーリングシステム,ツールホルダー,BBT30, 40, 50 スーパーG1チャック

■ 型番説明

ツーリングシステム,ツールホルダー,BBT30, 40, 50 スーパーG1チャック

■ 寸法図

ツーリングシステム,ツールホルダー,BBT30, 40, 50 スーパーG1チャック

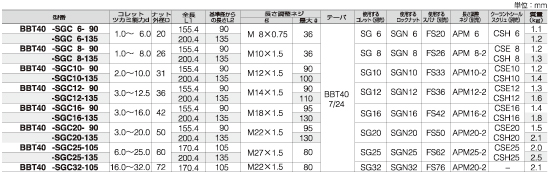

■ 適合表

ツーリングシステム,ツールホルダー,BBT30, 40, 50 スーパーG1チャック

ツーリングシステム,ツールホルダー,BBT30, 40, 50 スーパーG1チャック
  • 上記標準以外の特殊サイズも製作致しますので、お問い合わせください。
  • BBT50シャンクは、受注生産となります。
  • 最大寸法ℓは、長さ調整ねじ<APM型>を使用時のものです。
  • コレット、スパナ、長さ調整ねじ、クーラントシールスクリュ、特別付属品につきましては、別途お求めください。

■ SGコレット

ツーリングシステム,ツールホルダー,SGコレット
型  番 口  径
SG 6- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0
SG 8- 1.0, 1.5, 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0
SG10- 2.0, 2.5, 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0
SG12- 3.0, 3.175, 4.0, 5.0, 5.5, 6.0, 6.2, 7.0, 8.0, 8.5, 9.0, 10.0, 10.5, 11.0, 12.0, 12.5
SG16- 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0
SG20- 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0
SG25- 6.0, 8.0, 10.0, 12.0, 16.0, 20.0, 25.0
SG32- 16.0, 20.0, 25.0, 32.0

■SGNロックナット

ツーリングシステム,ツールホルダー,SGNロックナット
型  番 ねじサイズ 外径 (mm) 適合する本体 適合するコレット 適合するスパナ
SGN 6 M14×1.0 20 SGC 6 SG 6 FS20
SGN 8 M20×1.0 26 SGC 8 SG 8 FS26
SGN10 M24×1.0 31 SGC10 SG10 FS33
SGN12 M27×1.0 36 SGC12 SG12 FS36
SGN16 M33×1.5 42 SGC16 SG16 FS42
SGN20 M42×1.5 50 SGC20 SG20 FS50
SGN25 M48×1.5 60 SGC25 SG25 FS62
SGN32 M60×1.5 72 SGC32 SG32 FS76

■特別付属品


プルスタッド
ツールプリセッタ
フックスパナ
トルクリミッタ付きスパナ
クーラントシールスクリュ
長さ調節ねじ
ツールクランプ
