スーパーG1チャック
SGコレット
SGコレットは、G1チャックシリーズ共用のスプリングコレットです。
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| 型番 | ツカミ能力 d |
口径有効 長さ ℓ |
外径 D |
長さ L |
質量 (g) |
型番 | ツカミ能力 d |
口径有効 長さ ℓ |
外径 D |
長さ L |
質量 (g) |
||
| SG6- | 1.0 | 1.0 | 8.0 | 10.15 | 18.5 | 5 | SG12- | 5.0 | 5.0 | 19.4 | 17.9 | 32.5 | 33 |
| 1.5 | 1.5 | 10.1 | 5.5 | 5.5 | 19.6 | ||||||||
| 2.0 | 2.0 | 11.3 | 6.0 | 6.0 | 21.7 | ||||||||
| 2.5 | 2.5 | 11.9 | 6.2 | 6.2 | 21.8 | ||||||||
| 3.0 | 3.0 | 12.1 | 7.0 | 7.0 | 22.0 | ||||||||
| 3.175 | 3.175 | 12.1 | 8.0 | 8.0 | 22.8 | ||||||||
| 4.0 | 4.0 | 13.4 | 8.5 | 8.5 | 22.9 | ||||||||
| 5.0 | 5.0 | 13.7 | 9.0 | 9.0 | 23.1 | ||||||||
| 5.5 | 5.5 | 13.8 | 10.0 | 10.0 | 24.9 | ||||||||
| 6.0 | 6.0 | 18.5 | 10.5 | 10.5 | 25.0 | ||||||||
| SG8- | 1.0 | 1.0 | 7.9 | 12.8 | 23.5 | 12 | 11.0 | 11.0 | 25.2 | ||||
| 1.5 | 1.5 | 10.6 | 12.0 | 12.0 | 32.5 | ||||||||
| 2.0 | 2.0 | 10.7 | 12.5 | 12.5 | 32.5 | ||||||||
| 2.5 | 2.5 | 11.9 | SG16- | 3.0 | 3.0 | 17.2 | 22.8 | 37.0 | 63 | ||||
| 3.0 | 3.0 | 14.0 | 4.0 | 4.0 | 20.0 | ||||||||
| 3.175 | 3.175 | 14.0 | 6.0 | 6.0 | 22.1 | ||||||||
| 4.0 | 4.0 | 15.8 | 8.0 | 8.0 | 24.1 | ||||||||
| 5.0 | 5.0 | 16.1 | 10.0 | 10.0 | 26.2 | ||||||||
| 5.5 | 5.5 | 16.2 | 12.0 | 12.0 | 27.8 | ||||||||
| 6.0 | 6.0 | 17.9 | 16.0 | 16.0 | 37.0 | ||||||||
| 6.2 | 6.2 | 17.9 | SG20- | 3.0 | 3.0 | 17.0 | 27.6 | 41.0 | 100 | ||||
| 7.0 | 7.0 | 18.2 | 4.0 | 4.0 | 20.3 | ||||||||
| 8.0 | 8.0 | 23.5 | 6.0 | 6.0 | 22.8 | ||||||||
| SG10- | 2.0 | 2.0 | 11.1 | 15.3 | 28.0 | 20 | 8.0 | 8.0 | 26.0 | ||||
| 2.5 | 2.5 | 11.8 | 10.0 | 10.0 | 27.1 | ||||||||
| 3.0 | 3.0 | 13.9 | 12.0 | 12.0 | 30.1 | ||||||||
| 3.175 | 3.175 | 13.9 | 16.0 | 16.0 | 32.3 | ||||||||
| 4.0 | 4.0 | 16.7 | 20.0 | 20.0 | 41.0 | ||||||||
| 5.0 | 5.0 | 17.0 | SG25- | 6.0 | 6.0 | 23.0 | 33.2 | 50.0 | 170 | ||||
| 5.5 | 5.5 | 17.1 | 8.0 | 8.0 | 26.0 | ||||||||
| 6.0 | 6.0 | 19.3 | 10.0 | 10.0 | 27.1 | ||||||||
| 6.2 | 6.2 | 19.3 | 12.0 | 12.0 | 32.0 | ||||||||
| 7.0 | 7.0 | 19.6 | 16.0 | 16.0 | 37.8 | ||||||||
| 8.0 | 8.0 | 20.9 | 20.0 | 20.0 | 42.0 | ||||||||
| 8.5 | 8.5 | 21.0 | 25.0 | 25.0 | 50.0 | ||||||||
| 9.0 | 9.0 | 21.2 | SG32- | 16.0 | 16.0 | 38.3 | 41.5 | 58.5 | 320 | ||||
| 10.0 | 10.0 | 28.0 | 20.0 | 20.0 | 42.0 | ||||||||
| SG12- | 3.0 | 3.0 | 16.8 | 17.9 | 32.5 | 33 | 25.0 | 25.0 | 47.9 | ||||
| 3.175 | 3.175 | 16.8 | 32.0 | 32.0 | 58.5 | ||||||||
| 4.0 | 4.0 | 19.1 | |||||||||||
- 上記の標準口径以外の特殊口径のコレットも製作致しますので、お問い合わせください。
- コレット呼び径に対して、-0.01mmまではチャックできます。
- コレット呼び径に対して、-0.05mm以下では振れ精度の保証が出来なくなります。
SGNロックナット
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| SGNロックナット 型番 |
スーパーG1チャック 本体型番 |
M | D | L | 適合する コレット |
適合する スパナ |
| SGN 6 | SGC6 | M14×1.0 | 20 | 9.8 | SG6 | FS20 |
| SGN 8 | SGC8 | M20×1.0 | 26 | 12.3 | SG8 | FS26 |
| SGN10 | SGC10 | M24×1.0 | 31 | 13.8 | SG10 | FS33 |
| SGN12 | SGC12 | M27×1.0 | 36 | 14.5 | SG12 | FS36 |
| SGN16 | SGC16 | M33×1.5 | 42 | 15.5 | SG16 | FS42 |
| SGN20 | SGC20 | M42×1.5 | 50 | 18.0 | SG20 | FS50 |
| SGN25 | SGC25 | M48×1.5 | 60 | 21.0 | SG25 | FS62 |
| SGN32 | SGC32 | M60×1.5 | 72 | 25.0 | SG32 | FS76 |

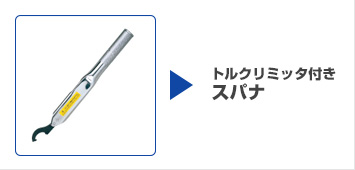

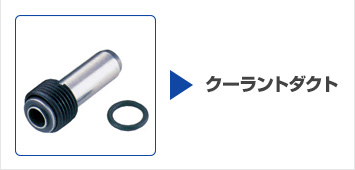

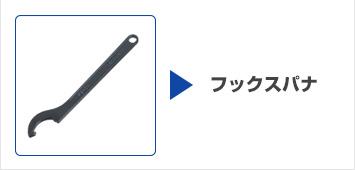

特別付属品
