ニュードリルミルチャック
ドリルミルコレット
ドリルミルコレットの芯振れ精度等級には、AA級品と標準品とがございます。AA級品をご注文の際は、精度等級をご指示ください。例）YCC13-6 AA
1個のコレットで1mmまで絞って使えます！
YCCドリルミルコレットは、ニュードリルミルチャック専用のスプリングコレットです。最大1mmのチャッキング能力がありますので、工具のシャンク径に合わせて工具を1mmまで絞り込んで工具を把握できます。（本体サイズや口径サイズによりチャッキング能力が最大0.5mmまでのものもあります。ツカミ能力は、適合表をご確認ください。）
抜群の耐久力と高精度を誇るドリルミルコレット
コレットチャック専門メーカーとして50年以上の実績と技術を集積して作り上げた、ドリルミルコレットは厳選した素材と、卓越した熱処理技術、超精密仕上げを施してありますので、高精度と抜群の耐久力をお約束致します。
強力な把握力
YCCドリルミルコレットの形状は、ダブルテーパになっていますので、シングルテーパのコレットに比べて把握長が長く、確実にツールをチャックします。さらに、ニュードリルミルチャックはスチールボールを組込んだ締付けナットで締め付けることで、把握力は強力になります。シングルテーパコレットに比べ、加工中でも工具の抜けの心配がありません。
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| 型 番 | コレット ツカミ能力 d |
ℓ | D | L | 質量 (g) |
型 番 | コレット ツカミ能力 d |
ℓ | D | L | 質量 (g) |
||
| YCC5- | 1 | 1.0～0.5 | 12.0 | 8.5 | 14 | 3 | YCC16- | 10 | 10.0～9.0 | 35.0 | 26 | 35 | 60 |
| 1.5 | 1.5～1.0 | 14.0 | 11 | 11.0～10.0 | |||||||||
| 2 | 2.0～1.5 | 12 | 12.0～11.0 | ||||||||||
| 2.5 | 2.5～2.0 | 13 | 13.0～12.0 | ||||||||||
| 3 | 3.0～2.5 | 14 | 14.0～13.0 | ||||||||||
| 3.5 | 3.5～3.0 | 15 | 15.0～14.0 | ||||||||||
| 4 | 4.0～3.5 | 16 | 16.0～15.0 | ||||||||||
| 4.5 | 4.5～4.0 | YCC20- | 4 | 4.0～3.5 | 20.0 | 34 | 45 | 140 | |||||
| 5 | 5.0～4.5 | 5 | 5.0～4.0 | 26.0 | |||||||||
| YCC7- | 1 | 1.0～0.5 | 12.1 | 13 | 20 | 8 | 6 | 6.0～5.0 | 27.7 | ||||
| 1.5 | 1.5～1.0 | 13.7 | 7 | 7.0～6.0 | 28.6 | ||||||||
| 2 | 2.0～1.5 | 13.8 | 8 | 8.0～7.0 | 45.0 | ||||||||
| 2.5 | 2.5～2.0 | 15.0 | 9 | 9.0～8.0 | |||||||||
| 3 | 3.0～2.5 | 16.1 | 10 | 10.0～9.0 | |||||||||
| 3.5 | 3.5～3.0 | 17.3 | 11 | 11.0～10.0 | |||||||||
| 4 | 4.0～3.5 | 20.0 | 12 | 12.0～11.0 | |||||||||
| 5 | 5.0～4.0 | 13 | 13.0～12.0 | ||||||||||
| 6 | 6.0～5.0 | 14 | 14.0～13.0 | ||||||||||
| 7 | 7.0～6.0 | 15 | 15.0～14.0 | ||||||||||
| YCC10- | 1 | 1.0～0.5 | 11.8 | 18 | 28 | 25 | 16 | 16.0～15.0 | |||||
| 1.5 | 1.5～1.0 | 14.2 | 17 | 17.0～16.0 | |||||||||
| 2 | 2.0～1.5 | 13.7 | 18 | 18.0～17.0 | |||||||||
| 2.5 | 2.5～2.0 | 15.1 | 19 | 19.0～18.0 | |||||||||
| 3 | 3.0～2.5 | 16.5 | 20 | 20.0～19.0 | |||||||||
| 3.5 | 3.5～3.0 | 17.0 | YCC25- | 6 | 6.0～5.0 | 45.0 | 42 | 56 | 280 | ||||
| 4 | 4.0～3.5 | 20.0 | 7 | 7.0～6.0 | |||||||||
| 5 | 5.0～4.0 | 28.0 | 8 | 8.0～7.0 | |||||||||
| 6 | 6.0～5.0 | 9 | 9.0～8.0 | ||||||||||
| 7 | 7.0～6.0 | 10 | 10.0～9.0 | ||||||||||
| 8 | 8.0～7.0 | 11 | 11.0～10.0 | ||||||||||
| 9 | 9.0～8.0 | 12 | 12.0～11.0 | 56.0 | |||||||||
| 10 | 10.0～9.0 | 13 | 13.0～12.0 | ||||||||||
| YCC13- | 1 | 1.0～0.5 | 12.0 | 22 | 32 | 40 | 14 | 14.0～13.0 | |||||
| 1.5 | 1.5～1.0 | 14.0 | 15 | 15.0～14.0 | |||||||||
| 2 | 2.0～1.5 | 14.0 | 16 | 16.0～15.0 | |||||||||
| 2.5 | 2.5～2.0 | 15.0 | 17 | 17.0～16.0 | |||||||||
| 3 | 3.0～2.5 | 16.4 | 18 | 18.0～17.0 | |||||||||
| 3.5 | 3.5～3.0 | 17.4 | 19 | 19.0～18.0 | |||||||||
| 4 | 4.0～3.5 | 22.8 | 20 | 20.0～19.0 | |||||||||
| 5 | 5.0～4.0 | 32.0 | 21 | 21.0～20.0 | |||||||||
| 6 | 6.0～5.0 | 22 | 22.0～21.0 | ||||||||||
| 7 | 7.0～6.0 | 23 | 23.0～22.0 | ||||||||||
| 8 | 8.0～7.0 | 24 | 24.0～23.0 | ||||||||||
| 9 | 9.0～8.0 | 25 | 25.0～24.0 | ||||||||||
| 10 | 10.0～9.0 | YCC32- | 6 | 6.0～5.0 | 45.0 | 51 | 72 | 600 | |||||
| 11 | 11.0～10.0 | 8 | 8.0～7.0 | ||||||||||
| 12 | 12.0～11.0 | 10 | 10.0～9.0 | ||||||||||
| 13 | 13.0～12.0 | 12 | 12.0～11.0 | 72.0 | |||||||||
| YCC16- | 3 | 3.0～2.5 | 16.0 | 26 | 35 | 60 | 16 | 16.0～15.0 | |||||
| 3.5 | 3.5～3.0 | 17.0 | 18 | 18.0～17.0 | |||||||||
| 4 | 4.0～3.5 | 23.3 | 20 | 20.0～19.0 | |||||||||
| 5 | 5.0～4.0 | 35.0 | 25 | 25.0～24.0 | |||||||||
| 6 | 6.0～5.0 | 28 | 28.0～27.0 | ||||||||||
| 7 | 7.0～6.0 | 30 | 30.0～29.0 | ||||||||||
| 8 | 8.0～7.0 | 32 | 32.0～31.0 | ||||||||||
| 9 | 9.0～8.0 | ||||||||||||
- 例えばYCC13のコレットでΦ12.7のドリルをチャックする場合、YCC13-13のコレットを使用します。
- エンドミルをチャックする場合、出来るだけ使用するコレットの最大口径でチャックしてください。例えば、Φ18シャンク径のエンドミルをチャックする場合は、YCC20-19ではなく、YCC20-18でチャックしてください。
- 上記の標準口径以外の特殊口径のコレットも製作致しますので、お問い合わせください。
タッピングコレット
ツールホルダーを使ってタップ加工が容易に行えます！
タッピングコレットは内部に軸方向フロート機構を内蔵したタップ用のコレットです。ドリルミルコレットと同一形状・寸法ですので、既存のニュードリルミルチャックにそのまま使用できます。シンクロ機構のないNC機でのタップ加工に最適です。
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| 本体型番 | 型 番 | タップサイズ | A | K | B | C | E | F | L | G | L1 |
| NDC10 | YCT10 | M1 | 17.2 | 11 | 7 | 20 | 7 | 2.8 | 22 | 2×M4 | 28* |
| M3 | |||||||||||
| M4 | 4×M4 | ||||||||||
| M5 | |||||||||||
| M6 | |||||||||||
| NDC13 | YCT13 | M1 | 21.2 | 14 | 8 | 23 | 7 | 2.8 | 24 | 2×M4 | 28* |
| M3 | |||||||||||
| M4 | 4×M5 | ||||||||||
| M5 | |||||||||||
| M6 | |||||||||||
| M8 | |||||||||||
| M10 | |||||||||||
| NDC16 | YCT16 | M3 | 25.2 | 19 | 10 | 24 | 8 | 3.0 | 26 | 2×M5 | 32* |
| M4 | |||||||||||
| M5 | |||||||||||
| M6 | 4×M5 | ||||||||||
| M8 | |||||||||||
| M10 | |||||||||||
| P1/8 | 4×M6 | ||||||||||
| M12 | |||||||||||
| NDC20 | YCT20 | M4 | 33.2 | 23 | 11 | 32 | 10 | 3.0 | 33 | 2×M5 | 40* |
| M5 | |||||||||||
| M6 | 4×M5 | ||||||||||
| M8 | |||||||||||
| M10 | |||||||||||
| P1/8 | 4×M6 | ||||||||||
| M12 | |||||||||||
| M14 | 4×M8 | ||||||||||
| P1/4 | |||||||||||
| M16 |
- プログラムの方法は以下のようになります。
① 加工物への急速アプローチ、そしてタッピング加工の送り量はピッチの95%で行い、タッピングコレット最大ストロークの20%～30%以内で完了するようにプログラムします。 ② 戻りの送り量は、ピッチを同一(100%)にしなければなりません。これによりタッピングコレットのスリーブはタップが抜けるまでストローク範囲内に残っています。 ③ クイックリターンもプログラム出来ます。また比較的容易にフロート量はプログラムできます。高速でタップ加工する場合は、逆転時の送り量とスピンドルのイナーシャーを考慮した適切なプログラムの補正が必要です。

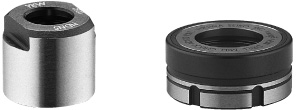

ロックナット
■ 型番説明
■ 寸法図
寸法図1
寸法図2
■ 適合表
単位mm
| 型 番 | 寸法図 | M | D | L | 適合する 本体 |
適合する コレット |
適合する スパナ |
| NDN5 | 1 | M10×0.75 | 13 | 11.5 | NDC5 | YCC5 | FS10 |
| NDN7S | 2 | M16×1.0 | 22 | 18.0 | NDC7S | YCC7 | FS22 |
| NDN7 | 2 | M18×1.0 | 25 | 15.0 | NDC7 | YCC7 | FS26 |
| NDN10 | 2 | M24×1.0 | 33 | 18.0 | NDC10 | YCC10 | FS33 |
| NDN13 | 2 | M28×1.0 | 36 | 18.5 | NDC13 | YCC13 | FS36 |
| NDN16 | 2 | M33×1.5 | 42 | 21.0 | NDC16 | YCC16 | FS42 |
| NDN20 | 2 | M42×1.5 | 52 | 23.0 | NDC20 | YCC20 | FS52 |
| NDN25 | 2 | M50×1.5 | 62 | 27.0 | NDC25 | YCC25 | FS62 |
| NDN32 | 2 | M62×2.0 | 76 | 37.0 | NDC32 | YCC32 | FS76 |
