グリーンG1チャック
BBT30 グリーンG1チャック
- ATCボトルグリップテーパシャンクは、BIG PLUSスピンドル規格により製作しております。ビックプラスシステムは、大昭和精機のライセンス商品です。
- コレット、クーラントシールスクリュ、長さ調整ねじ、フックスパナ、プルスタッドは付属しません。別途ご注文ください。
SGコレット
SGコレットは、G1チャックシリーズ共用のスプリングコレットです。
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| 型番 | ツカミ能力 d |
口径有効 長さ ℓ |
外径 D |
長さ L |
質量 (g) |
型番 | ツカミ能力 d |
口径有効 長さ ℓ |
外径 D |
長さ L |
質量 (g) |
||
| SG8- | 1.0 | 1.0 | 7.9 | 12.8 | 23.5 | 12 | SG10- | 7.0 | 7.0 | 19.6 | 15.3 | 28.0 | 20 |
| 1.5 | 1.5 | 10.6 | 8.0 | 8.0 | 20.9 | ||||||||
| 2.0 | 2.0 | 10.7 | 8.5 | 8.5 | 21.0 | ||||||||
| 2.5 | 2.5 | 11.9 | 9.0 | 9.0 | 21.2 | ||||||||
| 3.0 | 3.0 | 14.0 | 10.0 | 10.0 | 28.0 | ||||||||
| 3.175 | 3.175 | 14.0 | SG12- | 3.0 | 3.0 | 16.8 | 17.9 | 32.5 | 33 | ||||
| 4.0 | 4.0 | 15.8 | 3.175 | 3.175 | 16.8 | ||||||||
| 5.0 | 5.0 | 16.1 | 4.0 | 4.0 | 19.1 | ||||||||
| 5.5 | 5.5 | 16.2 | 5.0 | 5.0 | 19.4 | ||||||||
| 6.0 | 6.0 | 17.9 | 5.5 | 5.5 | 19.6 | ||||||||
| 6.2 | 6.2 | 17.9 | 6.0 | 6.0 | 21.7 | ||||||||
| 7.0 | 7.0 | 18.2 | 6.2 | 6.2 | 21.8 | ||||||||
| 8.0 | 8.0 | 23.5 | 7.0 | 7.0 | 22.0 | ||||||||
| SG10- | 2.0 | 2.0 | 11.1 | 15.3 | 28.0 | 20 | 8.0 | 8.0 | 22.8 | ||||
| 2.5 | 2.5 | 11.8 | 8.5 | 8.5 | 22.9 | ||||||||
| 3.0 | 3.0 | 13.9 | 9.0 | 9.0 | 23.1 | ||||||||
| 3.175 | 3.175 | 13.9 | 10.0 | 10.0 | 24.9 | ||||||||
| 4.0 | 4.0 | 16.7 | 10.5 | 10.5 | 25.0 | ||||||||
| 5.0 | 5.0 | 17.0 | 11.0 | 11.0 | 25.2 | ||||||||
| 5.5 | 5.5 | 17.1 | 12.0 | 12.0 | 32.5 | ||||||||
| 6.0 | 6.0 | 19.3 | 12.5 | 12.5 | 32.5 | ||||||||
| 6.2 | 6.2 | 19.3 | |||||||||||
- 上記の標準口径以外の特殊口径のコレットも製作致しますので、お問い合わせください。
- コレット呼び径に対して、-0.01mmまではチャックできます。
- コレット呼び径に対して、-0.05mm以下では振れ精度の保証が出来なくなります。
SGNロックナット
SGロックナットは、スーパーG1チャック、グリーンG1チャック共用のロックナットです。
■ 型番説明
■ 寸法図
■ 適合表
単位mm
| SGNロックナット 型 番 |
グリーンG1チャック 本体型番 |
M | D | L | 適合する コレット |
適合する スパナ |
| SGN 8 | GGC 8 | M20×1.0 | 26 | 12.3 | SG 8 | FS26 |
| SGN10 | GGC10 | M24×1.0 | 31 | 13.8 | SG10 | FS33 |
| SGN12 | GGC12 | M27×1.0 | 36 | 14.5 | SG12 | FS36 |

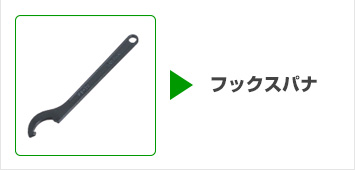

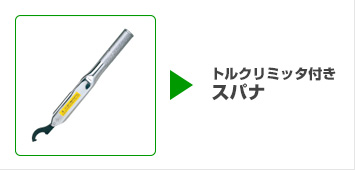

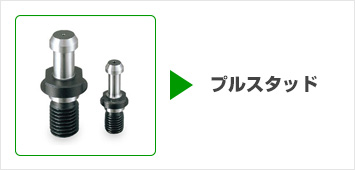

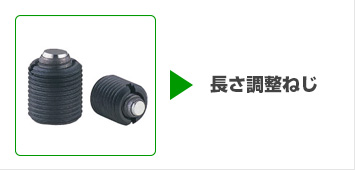

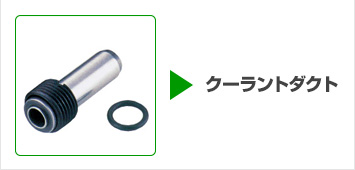

特別付属品
