ニュードリルミルチャック
フローティングリーマホルダ
ニュードリルミルチャック
フローティングリーマホルダは、径方向フロート機構を持ったストレートシャンクホルダです。リーマ加工にご使用ください。径方向に半径0.1mmフロートします。
■ 型番説明
■ 寸法図
- コレットは、YCC10（φ1～φ10）を使用します。
- コレットYCC10、フックスパナFS33、特別付属品につきましては、別途お求めください。
ストレートシャンク ニュードリルミルチャック(サイドロック用)
■ 寸法図
寸法図1
■ 型番説明
寸法図2
■ 適合表
- NDC7Sは、ナット端面よりコレット端面が凹んでいます。
- クーラントスールスクリュは、セット出来ません。
- シャンク径、全長等は、上記以外の特殊サイズも製作致しますので、お問い合わせください。
- コレット、スパナ、特別付属品につきましては、別途お求めください。
ストレートシャンク ニュードリルミルチャック
(ミーリングチャック用)
■ 寸法図
寸法図1
寸法図2
寸法図3
■ 型番説明
寸法図4
■ 適合表
- NDC7Sは、ナット端面よりコレット端面が凹んでいます。
- クーラントスールスクリュは、セット出来ません。
- シャンク径、全長等は、上記以外の特殊サイズも製作致しますので、お問い合わせください。
- コレット、スパナ、特別付属品につきましては、別途お求めください。
オイルホール付ドリル用ストレートシャンク
ニュードリルミルチャック
オイルホール付ドリル用ストレートシャンク
ニュードリルミルチャックは、シール付き長さ調整ネジを使用することで、5～20mmの油穴付ドリルの端面のシールが可能です。小径油穴付ドリルにも対応出来ます。
■ 型番説明
■ シール付き長さ調節ネジ
■ 寸法図
寸法図1
寸法図2

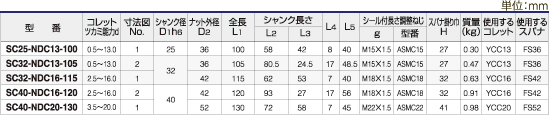

■ 適合表
- 工具シャンク径6mm未満の場合は、クーラント供給不可です。別途お問い合わせ下さい。
- クーラントスールスクリュは、セット出来ません。
- シャンク径、全長等は、上記以外の特殊サイズも製作致しますので、お問い合わせください。
- コレット、スパナ、特別付属品につきましては、別途お求めください。
ストレートシャンク ニュードリルミルチャック 標準セット
ストレートシャンクニュードリルミルチャックと高精度ドリルミルコレットを頑丈な木箱にセットした経済的なチャックセットです。小径エンドミルによる加工や、金型の加工用として最適です。
■ 型番説明
■ 適合表
- S-S型はサイドロック用チャック本体を組み込んだセットです。
- S-ST型はミーリングチャック用チャック本体を組み込んだセットです。
