CNC円テーブル

ユキワ精工 CNC円テーブル(ロータリーテーブル)・割出台
ユキワのCNC円テーブル(ロータリーテーブル)は、マシニングセンター、タッピングセンター、また専用機に連動搭載され、自動車部品、IT関連部品をはじめとする多くの部品加工に幅広く使用されています。使いやすさ、高剛性、高精度、耐久性で、御社の生産の合理化、コストダウンに幅広く貢献します。
JNCシリーズ

軽量・コンパクト

小型のマシニングセンターへの搭載に最適です。

精密割出

耐久性に優れた特殊合金ウォームホイールを採用していますので、精密な割出が可能です。

抜群の防水性

標準でオートエアパージ(PAT.)を内蔵していますので、切削水に対しても抜群の防水性を誇ります。

CNC円テーブル(ロータリーテーブル),JNCシリーズ
■治具設計が容易   ■メンテナンスが容易
単位mm

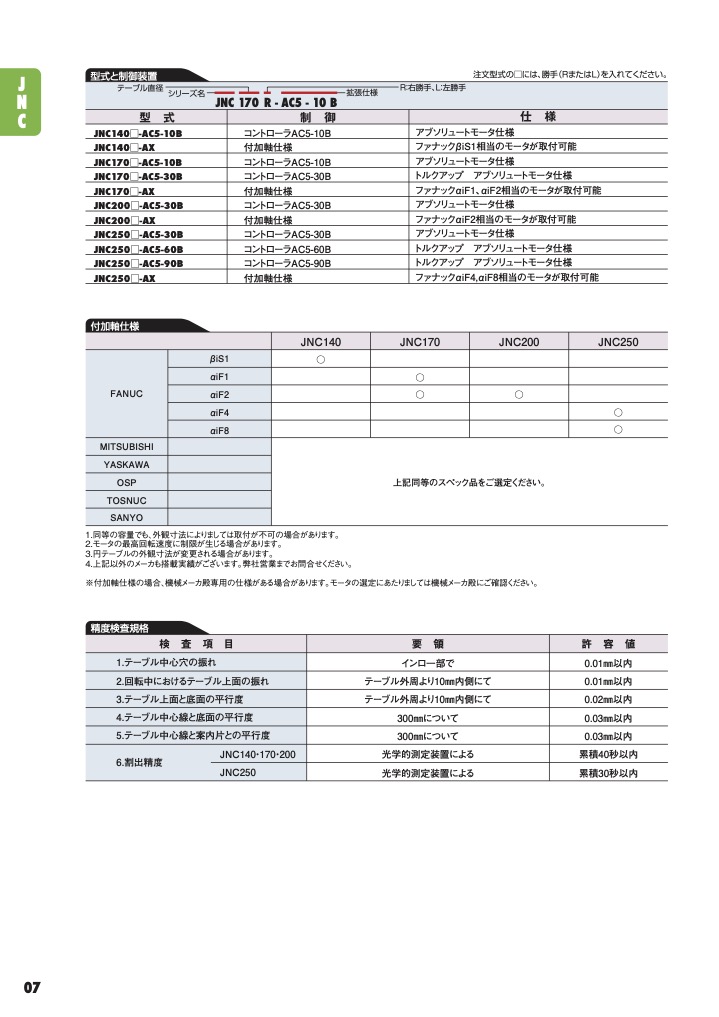

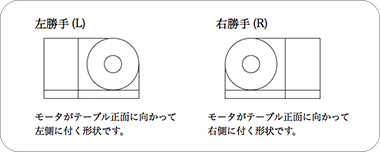

型番 右勝手 JNC140R JNC170R JNC200R JNC250R
左勝手 JNC140L JNC170L JNC200L JNC250L
テーブル直径 140 170 200 250
センタハイト 110 135 160 200
テーブルインロー穴径 40H7 深さ10 60H7 深さ10 70H7 深さ10 90H7 深さ10
テーブル貫通穴径 28 45 56 72
クランプ方式 空圧 (0.5~0.7MPa)
クランプトルク (N・m) 120 (0.5MPa) 230 (0.5MPa) 450 (0.5MPa) 650 (0.5MPa)
割出精度 (累積) 40秒以内 30秒以内
許容作業荷重 (N) 垂直荷重 4,000 5,000 7,000 8,000
水平荷重 2,000 3,000 4,000 5,000
円周方向荷重 2,000 1,700 2,600 3,500
許容慣性モーメント
(kg・m2)
縦使用時 0.25 0.5 1.0 2.0
横使用時 0.125 0.25 0.5 1.0
総合減速比 1/72 1/90 1/90 1/90
最大回転数 (min-1) 41.6 33.3 33.3 33.3
ガイドピース巾 14h7 14h7 18h7 18h7
製品質量 (kg) 27 38 58 86
  外観寸法PDF 外観寸法PDF 外観寸法PDF 外観寸法PDF

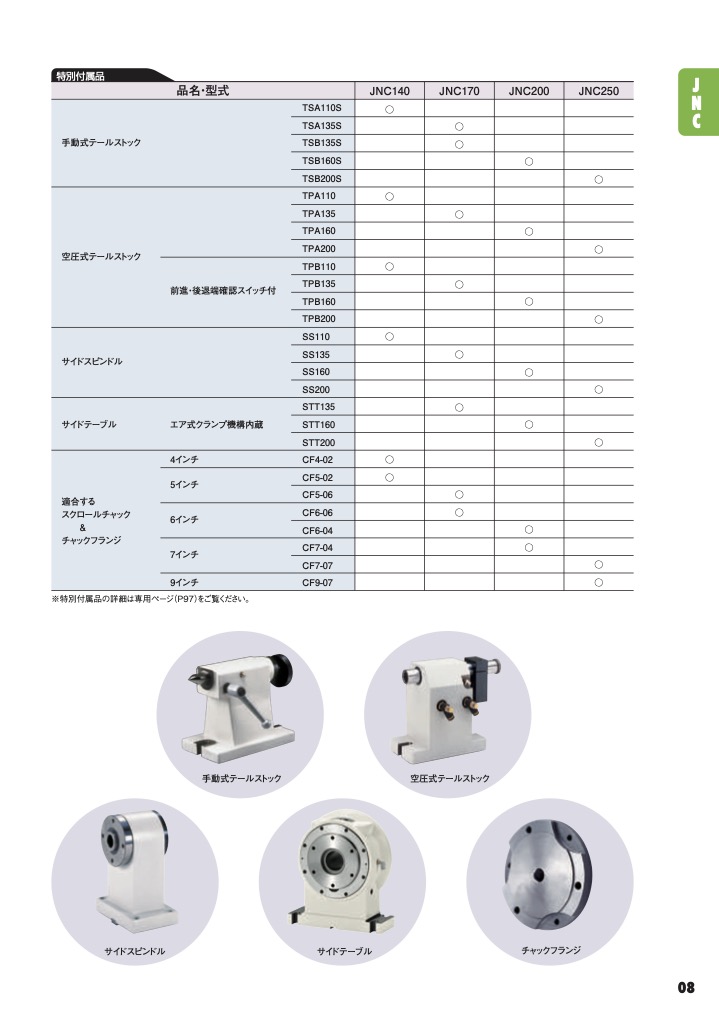

  • ガイドピース2個、本体取付金具2セット、テーブルクランプ用エアチューブ5mが付属します。
  • 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。

▲ページのトップへ

JNCHシリーズ

高速割出

JNCH140でテーブル最高回転数83.3min-1。割出時間の短縮により御社の生産性アップに貢献します。

精密割出

耐久性に優れた特殊合金ウォームホイールを採用していますので、精密な割出が可能です。

抜群の防水性

標準でオートエアパージ(PAT.)を内蔵していますので、切削水に対しても抜群の防水性を誇ります。

CNC円テーブル(ロータリーテーブル),JNCHシリーズ
■軽量・コンパクト   ■治具設計が容易   ■メンテナンスが容易
単位mm
型番 右勝手 JNCH140R JNCH170R JNCH200R JNCH250R
左勝手 JNCH140L JNCH170L JNCH200L JNCH250L
テーブル直径 140 170 200 250
センタハイト 110 135 160 200
テーブルインロー穴径 40H7 深さ10 60H7 深さ10 70H7 深さ10 90H7 深さ10
テーブル貫通穴径 28 45 56 72
クランプ方式 空圧 (0.5~0.7MPa)
クランプトルク (N・m) 120 (0.5MPa) 230 (0.5MPa) 450 (0.5MPa) 650 (0.5MPa)
割出精度 (累積) 40秒以内 30秒以内
許容作業荷重 (N) 垂直荷重 4,000 5,000 7,000 8,000
水平荷重 2,000 3,000 4,000 5,000
円周方向荷重 2,000 1,700 2,600 3,500
許容慣性モーメント
(kg・m2)
縦使用時 0.125 0.25 0.5 1.0
横使用時 0.06 0.125 0.3 0.5
総合減速比 1/36 1/45 1/45 1/45
最大回転数 (min-1) 83.3 66.6 66.6 66.6
割出時間 (秒)
(クランプ、
アンクランプ時間0.2秒と
コントローラAC4の
処理時間を含む)
10° 0.89 0.93 0.93 0.69
45° 1.01 1.12 1.12 0.81
90° 1.13 1.23 1.23 1.05
180° 1.29 1.47 1.47 1.17
ガイドピース巾 14h7 14h7 18h7 18h7
製品質量 (kg) 27 38 58 86
  外観寸法PDF 外観寸法PDF 外観寸法PDF 外観寸法PDF
  • ガイドピース2個、本体取付金具2セット、テーブルクランプ用エアチューブ5mが付属します。
  • 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。

▲ページのトップへ

TNCシリーズ

コンパクト設計

胴厚97mmと世界最高クラスのコンパクト設計です。省スペースな工作機械に搭載しても、治具エリアを広く取ることが可能です。

スペースを有効活用

CNC円テーブルTNC200と同時開発の薄型のサイドテーブルSTT160をセットで使用する事により、機械スペースを最大限に活用出来る治具設計が可能です。

抜群の防水性

標準でオートエアパージ(PAT.)を内蔵していますので、切削水対しても抜群の防水性を誇ります。

new
TNCシリーズ1 TNCテーブル2

▲小型マシンへの搭載例

■治具設計が容易   ■メンテナンスが容易
単位mm
型番 TNC200
テーブル直径 130
センタハイト 160
胴厚さ 97
テーブルインロー穴径 70H7 深さ10
テーブル中心貫通穴径

65

クランプ方式 空圧 (0.3~0.7MPa)
クランプトルク (Nm) 340 (0.5MPa)
割出精度 (累積) (秒) 30
許容作業荷重 垂直荷重 (N) 10,000
水平荷重 (N・m) 400
円周方向荷重 (N・m) 300
許容慣性モーメント (kg・m2) 縦使用時 1.0
横使用時 0.5
総合減速比 1/90
最高回転数 (min⁻¹) 33.3
ガイドピース巾 14h7
製品重量 (kg) 43
  外観寸法PDF
  • オプションで、ロータリージョイント6ポート内蔵が可能です。
  • ガイドピース2個、本体取付金具2セット、テーブルクランプ用エアチューブ5mが付属します。
  • 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。

▲ページのトップへ

YNCシリーズ

強力クランプ

エアハイドロ方式のクランプ機構を採用していますので、大きなクランプトルクが得られます。

高剛性軸受構造

テーブル軸を大径ベアリングで支持していますので、加重に対する変位が小さく、ジグ、ワークの芯出し作業が容易に出来ます。

精密割出

耐久性に優れた特殊合金ウォームホイールを採用していますので、精密な割出が可能です。

CNC円テーブル(ロータリーテーブル),YNCシリーズ
■軽量・コンパクト   ■治具設計が容易   ■メンテナンスが容易   ■抜群の防水性
単位mm
型番 右勝手 YNC170R YNC200R YNC250R
左勝手 YNC170L YNC200L YNC250L
テーブル直径 170 200 250
センタハイト 135 160 200
テーブルインロー穴径 60H7 深さ10 70H7 深さ10 90H7 深さ10
テーブル貫通穴径 45 56 72
クランプ方式 空圧 (0.5~0.7MPa)
クランプトルク (N・m) 260 (0.5MPa) 540 (0.5MPa) 840 (0.5MPa)
割出精度 (累積) 30秒以内 25秒以内 20秒以内
許容作業荷重 (N) 垂直荷重 9,000 10,000 11,000
水平荷重 3,000 6,000 7,000
円周方向荷重 3,000 5,400 6,700
許容慣性モーメント
(kg・m2)
縦使用時 0.5 1.0 2.0
横使用時 0.25 0.5 1.0
総合減速比 1/90 1/90 1/90
最大回転数 (min-1) 33.3 33.3 33.3
ガイドピース巾 14h7 18h7 18h7
製品質量 (kg) 43 69 114
  外観寸法PDF 外観寸法PDF 外観寸法PDF
  • ガイドピース2個、本体取付金具2セット、テーブルクランプ用エアチューブ5mが付属します。
  • 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。

▲ページのトップへ

YNCPシリーズ

強力クランプ

エアハイドロ方式のクランプ機構を採用していますので、大きなクランプトルクが得られます。

高剛性軸受構造

テーブル軸を大径ベアリングで支持していますので、加重に対する変位が小さく、ジグ、ワークの芯出し作業が容易に出来ます。

精密割出

耐久性に優れた特殊合金ウォームホイールを採用していますので、精密な割出が可能です。割出精度は、YNCP250にて累積20秒以内)を実現!

CNC円テーブル(ロータリーテーブル),YNCPシリーズ
■軽量・コンパクト   ■治具設計が容易   ■メンテナンスが容易   ■抜群の防水性
単位mm
型番 右勝手 YNCP170R YNCP200R YNCP250R
左勝手 YNCP170L YNCP200L YNCP250L
テーブル直径 170 200 250
センタハイト 135 160 200
テーブルインロー穴径 60H7 深さ10 70H7 深さ10 90H7 深さ10
テーブル貫通穴径 45 56 72
クランプ方式 空圧 (03~0.5MPa)
クランプトルク (N・m) 550 (0.5MPa) 850 (0.5MPa) 1,050 (0.5MPa)
割出精度 (累積) 30秒以内 25秒以内 20秒以内
許容作業荷重 (N) 垂直荷重 9,000 10,000 11,000
水平荷重 4,000 6,000 7,000
円周方向荷重 4,000 6,200 6,700
許容慣性モーメント
(kg・m2)
縦使用時 0.5 1.0 2.0
横使用時 0.25 0.5 1.0
総合減速比 1/90 1/90 1/90
最大回転数 (min-1) 33.3 33.3 33.3
ガイドピース巾 14h7 18h7 18h7
製品質量 (kg) 43 69 114
  外観寸法PDF 外観寸法PDF 外観寸法PDF
  • ガイドピース2個、本体取付金具2セット、テーブルクランプ用エアチューブ5mが付属します。
  • 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。

▲ページのトップへ

BNCシリーズ

高クランプ力

エアハイドロユニットを内蔵し、クランプ力はクラス最大の3,000N・mを実現しました。

ビッグボア

テーブル中心貫通穴径はφ160で、大径長物ワークに対応します。

精密割出

耐久性に優れた特殊合金ウォームホイールを採用していますので、精密な割出が可能です。累積割出精度は、20秒以内です。

CNC円テーブル(ロータリーテーブル),BNCシリーズ
■高剛性軸受構造   ■治具設計が容易   ■抜群の防水性
単位mm
型番 BNC320R BNC400R
テーブル直径 320 330
センタハイト 230 260
テーブルインロー穴径 170H7 200H7
テーブル中心貫通穴径 160 180
クランプ方式 空圧 (0.3~0.5MPa) 空圧 (0.3~0.5MPa)
- 油圧 (3.5MPa)
クランプトルク (N・m) 3,000 (0.5MPa) 4,500 (0.5MPa)
割出精度 (累積) (秒) 20 20
許容作業荷重 垂直荷重 18,000N 40,000N
水平荷重 1,320N・m 2,260N・m
円周方向荷重 2,800N・m 4,200N・m
許容慣性モーメント (kg・m2) 縦使用時 5.00 20.00
横使用時 2.50 10.00
総合減速比 1/90 1/120 (標準)
最大回転数 (min-1) 22.2 16.6
ガイドピース巾 18h7 18h7
製品質量 (kg) 174 360
  外観寸法PDF 外観寸法PDF
  • ガイドピース2個、本体取付金具2セット、テーブルクランプ用エアチューブ5mが付属します。
  • 制御はCNC円テーブル専用コントローラ、または付加軸モータ(FANUC αiF8,αiF12相当)に対応します。

▲ページのトップへ

NCT/NCRシリーズ

CNC円テーブル(ロータリーテーブル),NCT/NCRシリーズ

精密割出

耐久性に優れた特殊合金ウォームホイールを採用していますので、精密な割出が可能です。

高剛性

充分な剛性をもった本体構造と、テーブル全周をクランプする強力なクランプ機構の採用により、FMSラインのNC専用機として真価を発揮します。

治具設計が容易

テーブル上面には、ネジ穴またはT溝が設けられていますので、治具取付用のサブテーブルの設計が容易です。

ロータリージョイント内蔵

NCR(S/B)410、NCT500、NCT(S/U/B)630はロータリージョイント内蔵タイプが用意されています。

単位mm
テーブル直径 320 410 500 630
縦専用機    型番 NCT320 NCR410 NCT500 NCT630
縦横兼用機  型番 NCT320W NCRS410   NCTS630
モータ上部取付型 型番 NCTU320 NCTU410 NCTU500 NCTU630
モータ後部取付型 型番 NCTB320 NCTB410 NCTB500 NCTB630
NCRB410
テーブル面高さ 230 220
(U,Bは230)
300 320
総合減速比 1/90~1/180
バックラッシュ除去方式 複リードウォームギヤ方式
クランプ方式 油圧 (3MPa)
クランプトルク (N・m) 750 1,200 3,100 4,500
割出精度 (累積) 20秒以内
製品質量 (kg) 220 245 475 700
  • 特別仕様等もございますので、仕様の詳細につきましては弊社カタログをご参照ください。
  • 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。
