スーパーキーレスドリームチャック

スーパーキーレスドリームチャック

ユキワ精工 ツーリングシステム
ツーリングシステム,ツールホルダー,スーパーキーレスドリームチャック

スーパーG1チャックスペシャルサイト

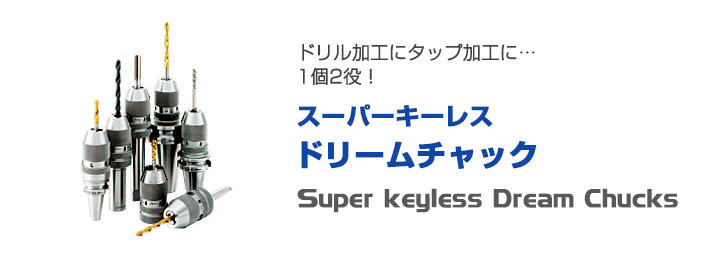

ドリル加工、タップ加工の1本で二役

スーパーキーレスドリームチャックは、逆転ロック機構付きのキーレスドリルチャックです。手締め式のキーレスチャックで、把握径が変わっても安定した精度が得られます。ドリル加工、タップ立て作業に最適なチャッキングツールで、M16までのタップ加工が可能です。

安定した精度で正転でも逆転でも同等のトルクで切削可能

振れ精度は、最大把握径φ13とその半分φ6.5バーで測定し0.05mm以下と安定した振れ精度を維持します。また、許容最大把握力は800N・cmと十分な把握力を誇ります。

緩み防止がワンタッチ操作で実現

ロック、フリー操作は、付属のフックスパナで増し締め後に以下の要領で、ワンタッチで行うことができます。


ツーリングシステム,ツールホルダー,スーパーキーレスドリームチャック

フックスパナの増し締めで安全性が向上

手締めにて工具を固定しましたら、外径スリーブを付属のフックスパナで増し締めすることが出来ます。これにより工具の固定をより安定させることができます。また、スピンドルロックを出来ない機械でご使用になる場合、2つのフックスパナをご用意頂き、一方を握持リングの、他方をスリーブのスパナ掛け溝に掛け図のように締め付けて下さい。

ツーリングシステム,ツールホルダー,スーパーキーレスドリームチャック
