スリムなヘッドでワークとの干渉が少ない!

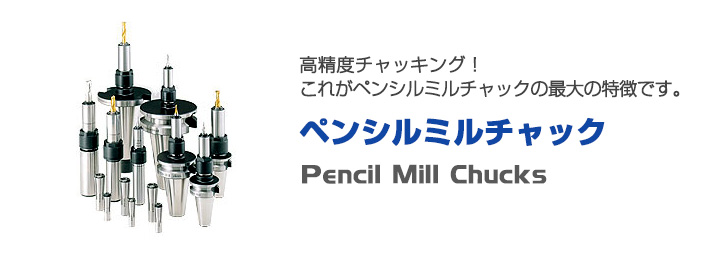

ペンシルミルチャックは、小径エンドミルの高精度チャッキングを目的に開発したエンドミルホルダです。チャックの先端がPCH6型でφ17、PCH10型でφ23と非常にスリムになっていますので、ワークとの干渉もなく、ホルダ自体がワークの奥深くまで入り込むことができます。また、エンドミルの刃先が見やすいため作業性が向上します。ペンシルミルチャックには、口径3、4、6mmコレットを使用するPCH6型と口径3、4、6、8、10mmのコレットを使用するPCH10型の2つのタイプがあります。

ツーリングシステム,ツールホルダー,ペンシルミルチャック

安定した繰り返し精度が得られるエンドミルホルダ

ペンシルミルチャックは、ドローバーを回転させず直線に引き込みますので、安定した繰り返し精度が得られます。


ツーリングシステム,ツールホルダー,ペンシルミルチャック
ツーリングシステム,ツールホルダー,ペンシルミルチャック

また、極小径、小径エンドミル、特に超硬エンドミルは折れ易い為、いかに精度良くチャックするかがキーポイントとなります。ペンシルミルチャックは、小径エンドミルの高精度チャッキングを目的に開発したエンドミルホルダで、標準品は25mm先端8μ以内を保証、特別仕様品は、25mm先端5μ以内を保証します。ペンシルミルチャック本体とコレットをセットでご用命ください。


ツーリングシステム,ツールホルダー,ペンシルミルチャック

標準品

ツーリングシステム,ツールホルダー,ペンシルミルチャック

特別仕様品

工具交換が簡単で段取時間を短縮!

刃物のチャッキングはホルダ先端部のロックナットを時計方向に締め込むだけで確実に把握されます。刃物の交換、コレットの交換ともにホルダの先端部からの操作で簡単に行う事が出来ます。


ツーリングシステム,ツールホルダー,ペンシルミルチャック
ツーリングシステム,ツールホルダー,ペンシルミルチャック
ツーリングシステム,ツールホルダー,ペンシルミルチャック

1)コレット先端の四角部分を持って本体に入れ、時計方向に回して止まる所までねじ込みます。
2)コレットの中に刃物を差込み、ロックナットを時計方向に手で回してロックします。
3)片口スパナで確実に締めつけます。(片口スパナは別途お求めください。)
