手動割出台
ユキワの手動割出台DMBシリーズは、フライス盤、ボール盤、スロッターに搭載して使用され、切削ワークの角度割出作業を簡単に効率化でき、生産方式の省力化・合理化に大きく貢献します。

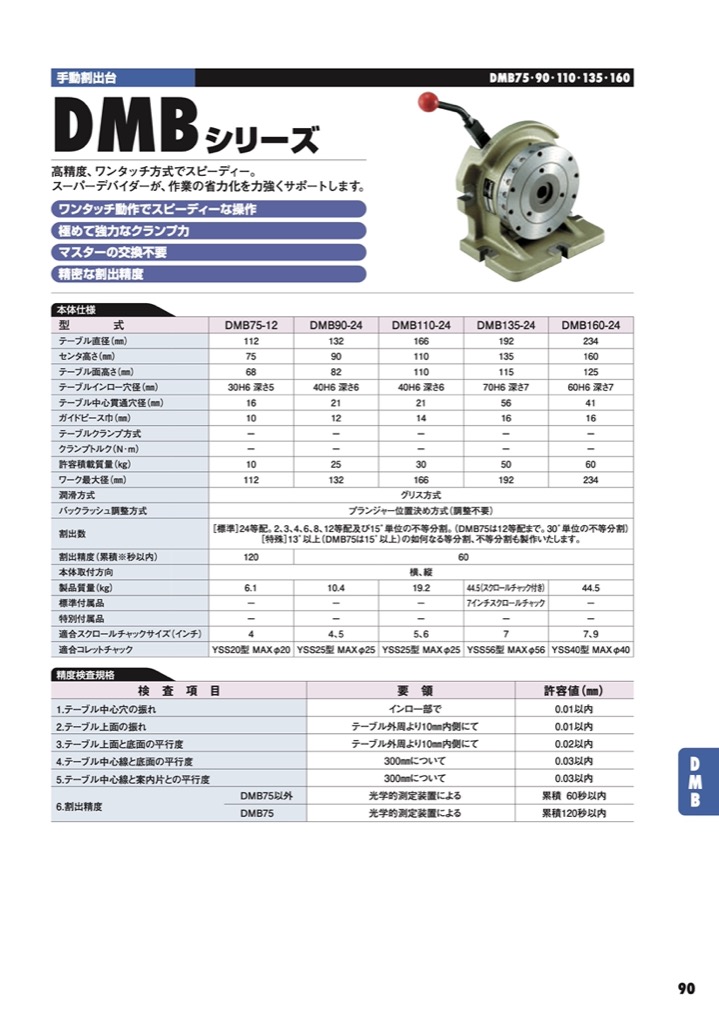

DMBシリーズ
操作はワンタッチで迅速
片手で手動割出台のレバーを1往復するだけのワンタッチ操作で、「アンクランプ」→「割出」→「クランプ」が自動的に行われます。クランプは極めて強力、割出精度は精密です。
簡単位置決め
分割数は最大で24等分、分割位置の選定は、テーブル側面の「セレクトピン」を反転すればOK。素早く簡単に割出位置の変更が出来ます。
豊富なアタッチメント
ワーク端を支えるための特別付属品のテールストック、またワーク外径把握保持用のスプリングコレット、コレットアダプター等もご用意しております。
単位mm
| 型番 | DMB 75-12 |
DMB 90-24 |
DMB 110-24 |
DMB 135-24 |
DMB 160-24 |
| テーブル直径 | 112 | 132 | 166 | 192 | 234 |
| テーブル面高さ | 68 | 82 | 100 | 115 | 125 |
| センタハイト | 75 | 90 | 110 | 135 | 160 |
| テーブルインロー穴径 | 30H6 | 40H6 | 40H6 | 70H6 | 60H6 |
| テーブル貫通穴径 | 16 | 21 | 21 | 56 | 41 |
| ガイドピース巾 | 10 | 12 | 14 | 16 | 16 |
| 割出数 | 〔標準〕24等分及び15°単位の不等分割 （DMB75型は12等分及び30°単位の不等分割） 〔特別〕13°以上 （DMB75型は15°以上）の如何なる等分割、不等分割も制作致します。 |
||||
| 割出精度（累積） | 120秒以内 | 60秒以内 | |||
| 取り付けられる スクロールチャック |
#4 | #4,#5 | #5,#6 | ◆ | #7,#9 |
| 製品質量 (kg) | 6 | 14 | 18 | 47 | 47 |
- ◆DMB135-24 は、標準で7インチスクロールチャックが付いております。
- それ以外のモデルはお客様にてスクロールチャックを準備下さい。スクロールチャック用のチャックフランジもご用意しております。
