CNC精密割出円テーブル
ユキワのCNC精密割出円テーブル（精密割出ロータリーテーブル）は、精密カップリングを組込んだ高速割出円テーブルです。マシニングセンタ、専用機に連動して、自動車部品などの精密なワーク加工に最適です。

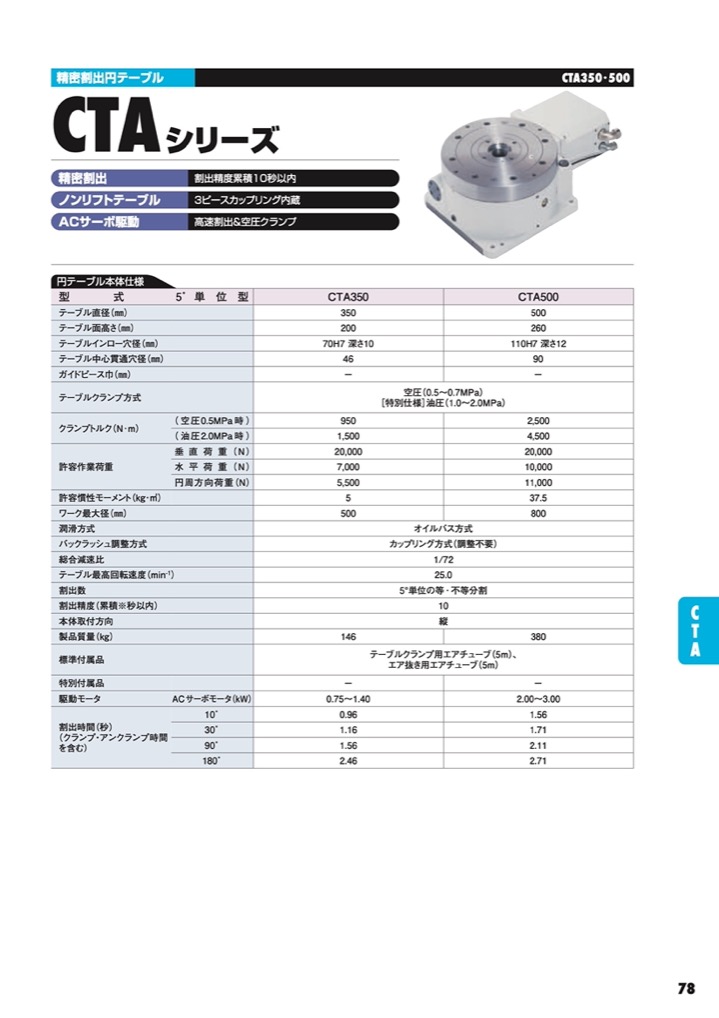

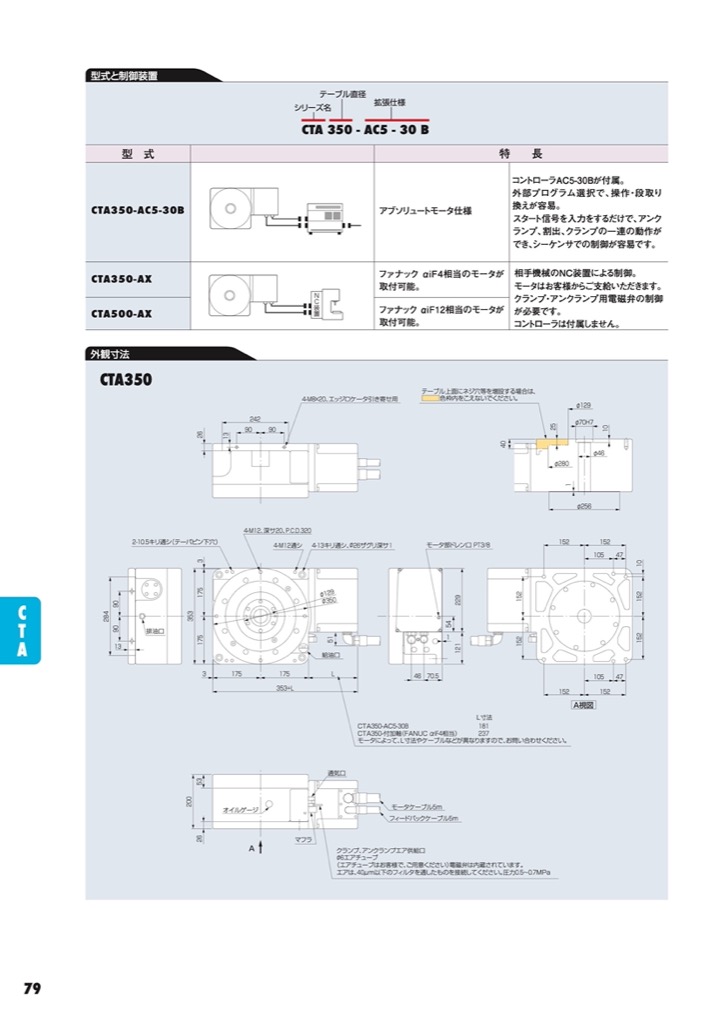

CTAシリーズ
精密割出
3枚組合わせ方式の精密カップリングを組込み、累積割出精度は10秒以内です。
高剛性
強力クランプでカップリングが噛み合い、高剛性を発揮、切削力に負けません。
抜群の防水性
密閉構造になっていますので、切削水の内部への侵入がなく安心してご使用いただけます。
■強力クランプ ■高剛性軸受構造 ■ノンリフト構造 ■治具設計が容易
単位mm
| 型番 | CTA350 | CTA500 | |
| テーブル直径 | 350 | 500 | |
| テーブルインロー穴径 | 70H7 深さ 10 | 110H7 深さ 12 | |
| テーブル中心貫通穴径 | 46 | 90 | |
| テーブル面高さ | 200 | 260 | |
| 駆動用ACサーボモータ | 1kW (FANUC αiF4相当) | 2kW (FANUC αiF12相当) | |
| 割出数 | 5°単位の等・不等分割 | ||
| 割出精度 （累積） | 10秒以内 | ||
| 総合減速比 | 1/72 | ||
| 最大回転数 （min-1） | 25 （モータ軸1,800min-1) | ||
| 割出時間 | 1.05秒 （90度） | 1.60秒 （90度） | |
| クランプ方式 | 空圧 （0.5～0.7MPa） | ||
| クランプトルク (N,・m) | 950 (0.5MPa) | 2,900 (0.5MPa) | |
| 許容慣性モーメント （kg・m2） | 5.0 | 37.5 | |
| 許容作業荷重 (N) | 垂直荷重 | 20,000 | 20,000 |
| 水平荷重 | 7,000 | 10,000 | |
| 円周方向荷重 | 5,500 | 11,000 | |
| コントローラ | AC4-30 | AC2-120 | |
| 製品質量 （kg） | 146 | 380 | |
 |
|
||
- 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。
CTWシリーズ
精密割出
3枚組合わせ方式の精密カップリングを組込み、累積割出精度は10秒以内です。
高剛性
強力クランプでカップリングが噛み合い、高剛性を発揮、切削力に負けません。
強力クランプ
油圧クランプによる強力クランプでカップリングが噛み合い、治具とワークをがっちりと保持します。
抜群の防水性
密閉構造になっていますので、切削水の内部への侵入がなく安心してご使用いただけます。
CTW400
■高剛性軸受構造 ■ノンリフト構造 ■治具設計が容易
単位mm
| 型番 | 1°単位 | ― | ― | CTW 400V-360 |
CTW 500V-360 |
CTW 630V-360 |
|
| 5°単位 | CTW 320-72 |
CTW 400-72 |
CTW 400V-72 |
CTW 500V-72 |
CTW 630V-72 |
||
| 本体取付方向 | 縦横兼用 | 縦専用 | |||||
| テーブル直径 | 320 | 400 | 400 | 500 | 630 | ||
| センタハイト | 200 | 260 | ― | ― | ― | ||
| テーブルインロー穴径 | 46H7 | 60H7 | 60H7 | 80H7 | 80H7 | ||
| テーブル中心穴貫通径 | 41 | 51 | 51 | 72 | 72 | ||
| テーブルT溝巾 | 14H8 | 14H8 | ― | ― | ― | ||
| 割出精度 （累積） | 5秒以内 | ||||||
| テーブル回転トルク (N・m) | 120 | 170 | 170 | 350 | 800 | ||
| テーブルクランプトルク (N・m) | 5,000 | 7,000 | 7,000 | 9,000 | 20,000 | ||
| クランプ油圧源 | 常用 3MPa, 最大 3.5MPa | ||||||
| 油圧源必要吐出量 | 10L/min | 15L/min | 15L/min | 20L/min | 20L/min | ||
| 許容慣性 モーメント（kg・m2） |
縦使用時 | 5 | 18.75 | 18.75 | 47.5 | 75 | |
| 横使用時 | 3 | 11.25 | ― | ― | ― | ||
| 許容作業荷重 | 垂直荷重 (N) |
6,000 | 7,000 | 7,000 | 8,000 | 26,000 | |
| 水平荷重 (N・m) |
6,000 | 8,000 | 8,000 | 10,000 | 30,000 | ||
| 円周方向荷重 (N・m) |
8,000 | 10,000 | 10,000 | 15,000 | 35,000 | ||
| 製品質量 (kg) | 200 | 350 | 350 | 450 | 980 | ||
- 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。
