CNC円テーブル(ロータリーテーブル)・割出台｜CNC傾斜円テーブル

＞

CNC傾斜円テーブル

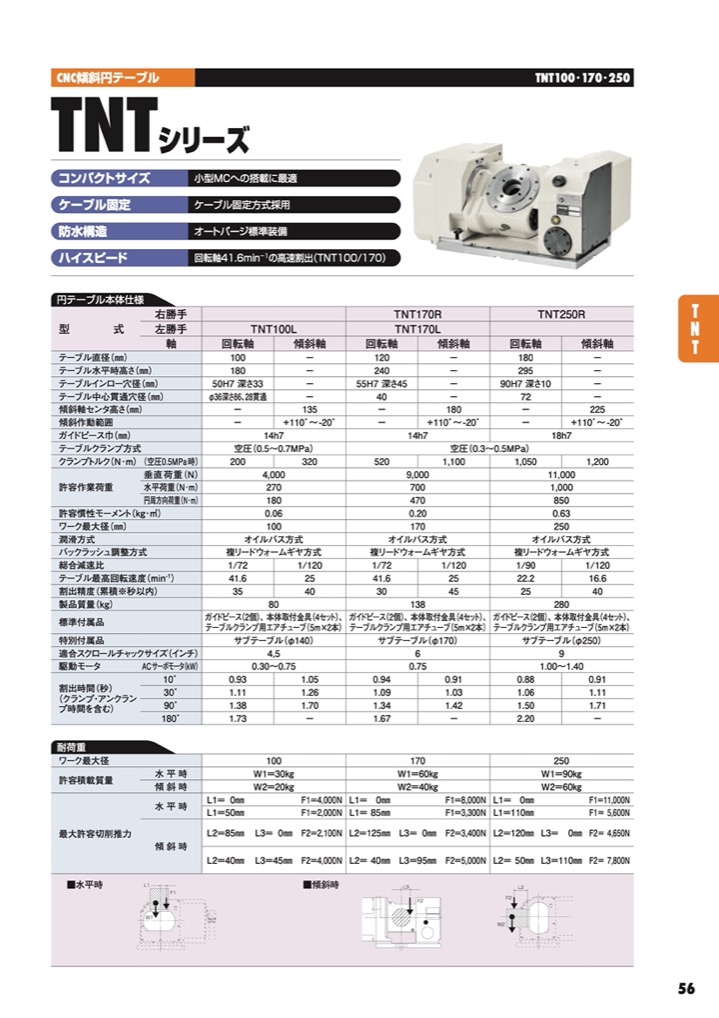

ユキワのCNC傾斜円テーブル（チルティングテーブル）は、マシニングセンター、タッピングセンター、また専用機に連動搭載され、自動車部品、IT関連部品をはじめとする多くの部品の多面加工に幅広く使用されています。使いやすさ、高剛性､高精度、耐久性で、御社の生産の合理化、コストダウンに幅広く貢献します。

加工エリアが広く取れ、多面同時加工の利用範囲が広がります。

加工エリアが大きく取れますので、治具の設計が容易です。回転中でもモーターカバーとケーブルが動きません。

エアハイドロ方式のクランプ機構を採用していますので、大きなクランプトルクが得られます。
(TNT170、TNT250)

標準でオートエアパージを内蔵していますので、切削水に対しても抜群の防水性を誇ります。

TNT100 L

TNT170 L

TNT250 R

■精密割出 ■軽量・コンパクト ■メンテナンスが容易

単位mm

割出時間の短縮により御社の生産性アップに貢献します。TRBH140は、回転軸の高速タイプです。83.3min^-1の高速割出が可能です。

加工エリアが大きく取れますので、治具の設計が容易になります。

回転軸テーブル面と傾斜軸中心が同一ですので、加工プログラムの作成が容易です。

標準でオートエアパージを内蔵していますので、切削水に対しても抜群の防水性を誇ります。

TRB140 L

TRBH140 L（回転軸高速タイプ）

■精密割出 ■軽量・コンパクト ■メンテナンスが容易

単位mm

型番	右勝手	TRB140R , TRBH140R
	左勝手	TRB140L , TRBH140L
	軸	回転軸		傾斜軸
		標準仕様（TRB）	高速仕様（TRBH)
テーブル直径		140		―
テーブルインロー穴径		40H7 深さ 10		―
テーブル中心穴貫通径		28		―
回転軸テーブル面高さ		215		―
センタハイト		―		215
傾斜作動範囲		―		110°～－110°
クランプ方式		空圧（0.5～0.7ＭPa）
クランプトルク（N・m）		120		450
割出精度（累積）		40秒以内	60秒以内	90秒以内
総合減速比		1/72	1/36	1/90
最大回転数（min^-1）		41.6	83.3	33.3
割出時間 (秒) （クランプ、アンクランプ時間0.2秒とコントローラAC4の処理時間を含む）	10°	0.79	0.73	0.88
	30°	0.95	0.84	0.97
	90°	1.18	1.00	1.31
	180°	1.56	1.17	―
ガイドピース巾		14h7
製品質量（kg)		129
