EDM用 CNC円テーブル
ユキワのEDM用CNC円テーブル（ロータリーテーブル）を搭載することで、既存のEDM（放電加工機）が多面加工機へ変わります。制御はEDMからの制御による付加軸制御、また弊社コントローラを使用することで外部からの制御が可能です。CNC円テーブルでの設計ノウハウを生した機能も多く、御社の生産性の向上に貢献します。

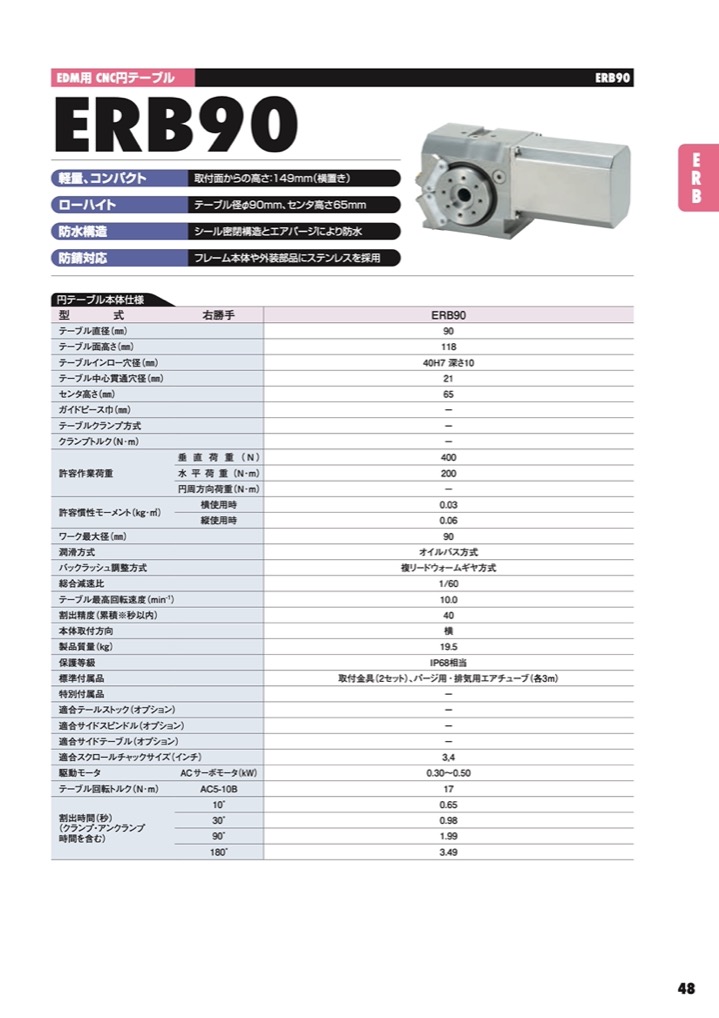

ERB90
軽量・コンパクト
外寸高さは149mm、製品重量は19.5kgですので、既存のEDMへの搭載に最適です。
抜群の防水性・防錆対応
エアパージ用エアを接続することで、加工液に対しても抜群の防水性を誇ります。また、フレーム本体や外装部品にステンレスを採用していますので、錆にも強い設計です。
かんたん接続

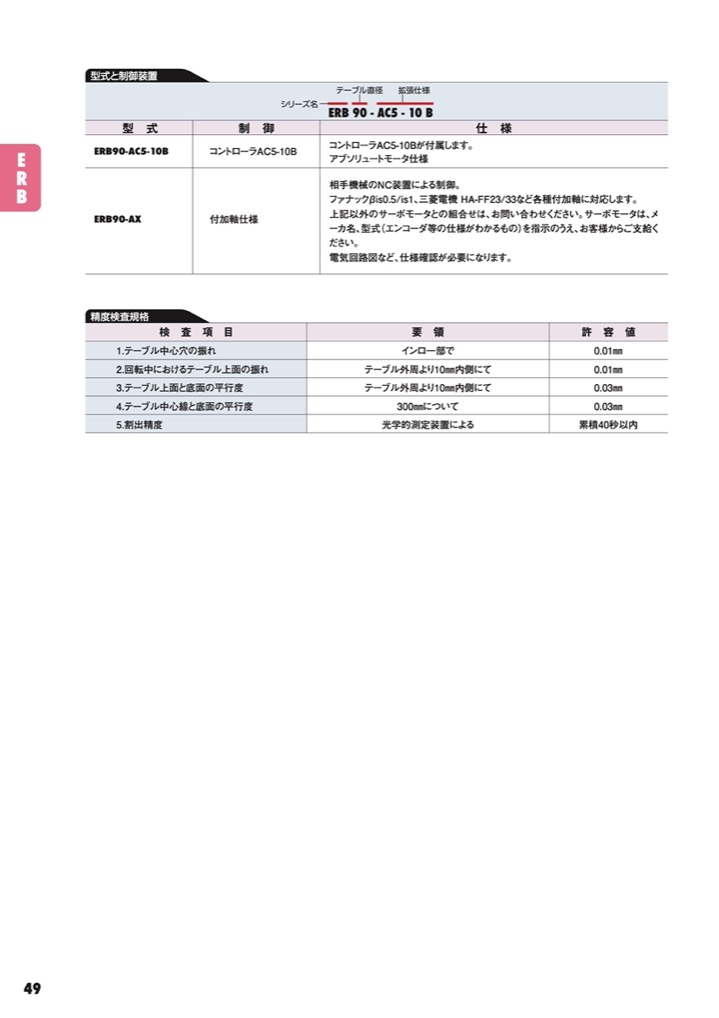

制御はCNC円テーブル専用コントローラAC4で可能です。またファナック、三菱などの各種付加軸モータに対応します。
■ローハイト ■各種アタッチメントへ対応
単位mm
| 型番 | ERB90 |
| テーブル直径 | φ90 |
| センタハイト | 65 |
| テーブル貫通穴径 | φ21 |
| 減速比 | 1/60 |
| テーブル最高回転数 (min-1) | 10 |
| 割出精度（累積） | 40秒以内 |
| 製品重量（kg) | 19.5 |
| 本体取付方向 | 横置き |
 |
- M8用取付金具が標準付属しています。
- チャックフランジ（オプション）取付によりEROWA, System 3Rなどの各種チャックに対応します。詳細はお問い合わせください。
