CNC円テーブル専用コントローラ
ユキワのCNC円テーブル専用コントローラは、CNC円テーブル（ロータリーテーブル）、CNC傾斜円テーブル専用の1軸制御装置で、マシニングセンター、タッピングセンターや専用機とM信号で連動して使用します。

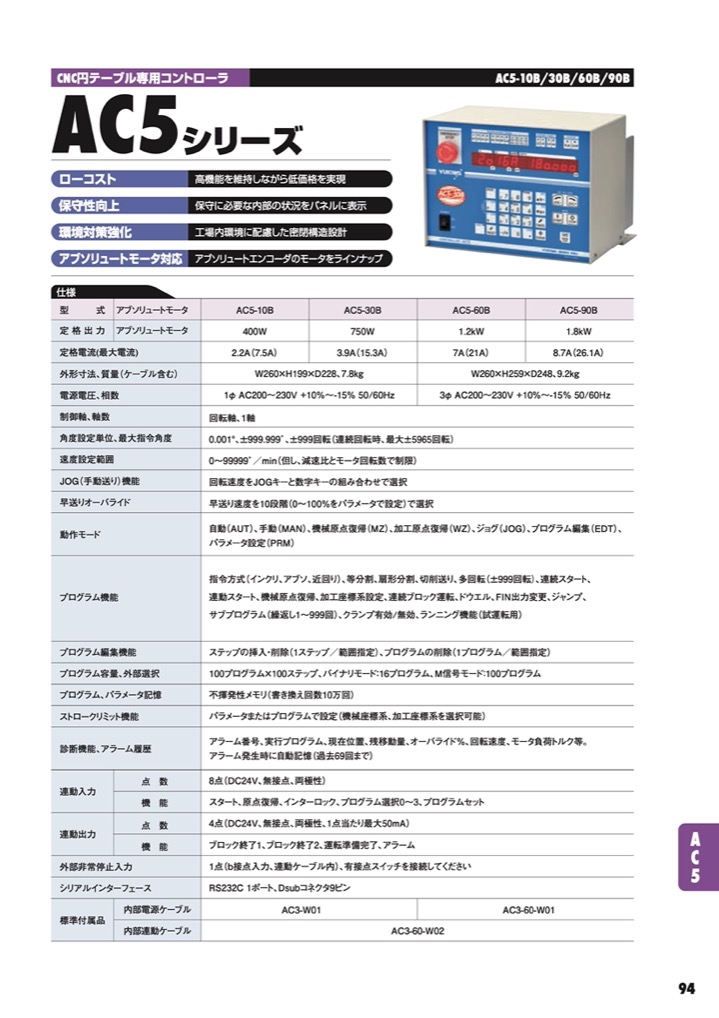

AC5シリーズ
アブソモータ対応
AC5シリーズは、従来のインクリメンタルモータに加え、アブソモータにも対応しました。電源投入時の原点復帰が不要になるなど、お客様のニーズに合わせて選択できるようになりました。
連動互換性が高い
外部接続のためにRS232Cを標準装備していますので、パソコンとの連動が可能です。またAC5シリーズは、従来機AC4と基本操作は一緒ですので、置き換えが簡単です。
ダイレクトドライブCNC円テーブルに対応
AC5シリーズ・アブソリュートモータ仕様は、ダイレクトドライブCNC円テーブルDRD170と連動可能となります。DRD170は、高速割出が可能でサイクルタイム短縮に大きく貢献します。
■低価格 ■軽量・コンパクト ■保守性向上 ■耐環境 ■多彩な連動方式
■豊富なプログラム機能
■豊富なプログラム機能
| 型番 | アブソリュートモータ | AC5-10A | AC5-30A | AC5-60A | AC5-90A |
| インクリメンタルモータ | AC5-10 | - | AC5-60 | AC5-90 | |
| 定格出力 | アブソリュートモータ | 400W | 750W | 1.2ｋW | 1.8ｋW |
| インクリメンタルモータ | 300W | - | 1.0ｋW | 1.5ｋW | |
| 体格電流(最大電流) | 2.2A(7.5A) | 3.9A(15.3A) | 7A(21A) | 8.7A(26.1A) | |
| 外径寸法、質量(ケーブル含む) | W260×H199×D228、7.8ｋｇ | W260×H259×D248、9.2ｋｇ | |||
| 電源電圧、相数 | 1Φ AC200V～230V ＋10％～－15％ 50/60Hz |
３Φ AC200V～230V ＋10％～－15％ 50/60Hz |
|||
| 制御軸、軸数 | 回転軸、1軸 | ||||
| 角度設定単位/最大設定角度 | 0.001°、±999.999°、±999回転（連続回転時、最大5965回転） | ||||
| 動作モード | 自動(AUT)、手動(MAN)、機械原点復帰(MZ)、 機械加工原点復帰(WZ)、ジョグ(JOG)、 プログラム編集(EDT)、パラメータ設定(PRM) |
||||
| プログラム機能 | 指令方式(インクリ、アブソ、近回り)、当分割、扇形分割、 切削送り、多回転(±999回転)、連続スタート、 連動スタート、機械原点復帰、加工座標系設定、 連続ブロック運動、ドウエル、FIN 出力変更、ジャンプ、 サブプログラム(繰返し1～999回)、クランプ有効/無効 |
||||
| プログラム容量、外部選択 | 100プログラム×100ステップ、M信号モード：100プログラム | ||||
| プログラム、パラメータ記憶 | 不揮発生メモリ(置き換え回数10万回) | ||||
| その他機能 | JOG 機能、早送りオーバライド、 ストロークリミット機能、外部非常停止入力 |
||||
| 連動入力 | 点数 | 8点（DC24V、無接点、両極性） | |||
| 機能 | スタート、原点復帰、インターロック、 プログラム選択0～3、プログラムセット |
||||
| 連動出力 | 点数 | 4点（DC24V、無接点、両極性、1点あたり最大50mA） | |||
| 機能 | ブロック終了1、ブロック終了2、 運転準備完了、アラーム |
||||
| シリアルインターフェース | RS232C 1ポート、Dｓuｂ コネクタ9ピン | ||||
