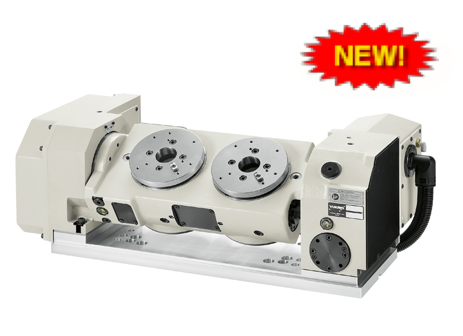

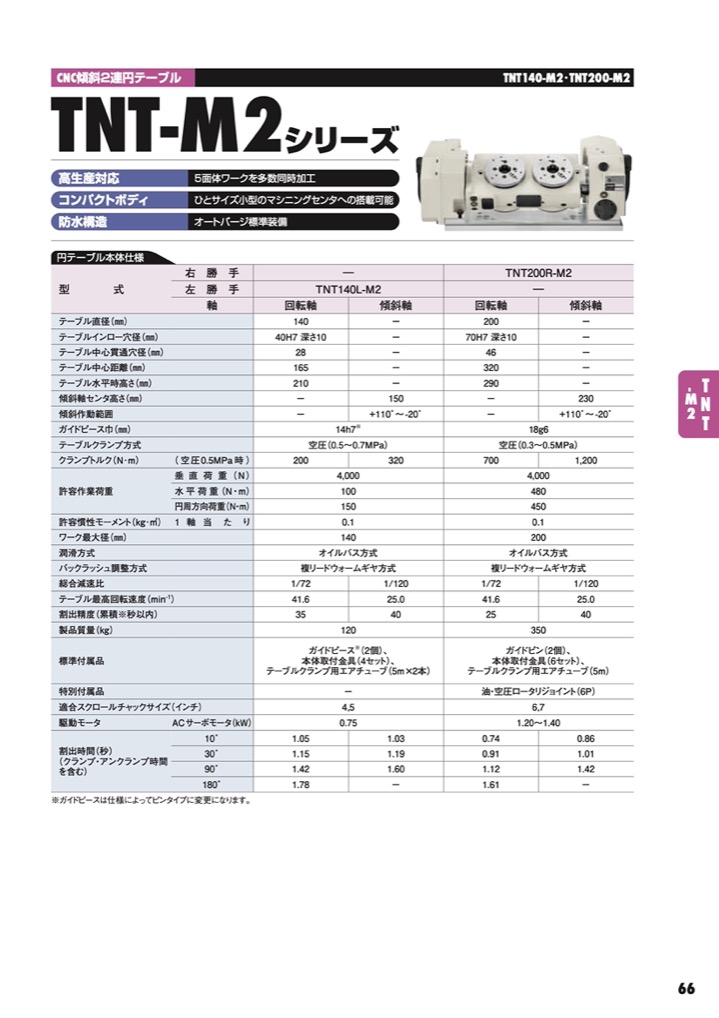

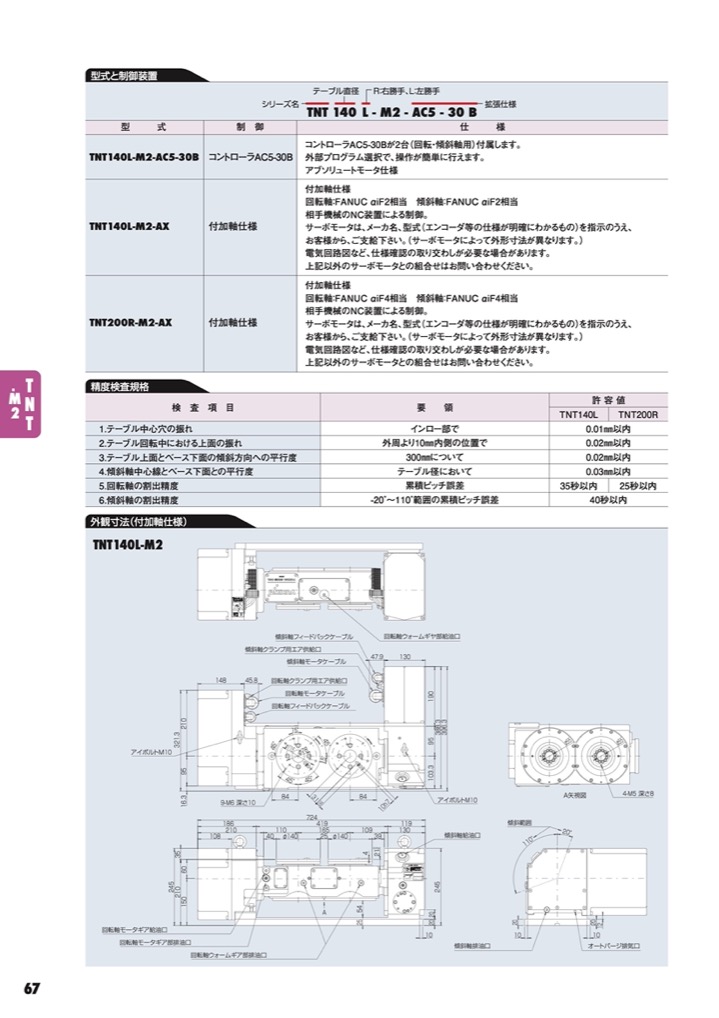

CNC傾斜2連円テーブル
TNT140L-M2
高生産対応
ワークを2個同時加工が可能となり、サイクルタイム短縮に大きく貢献します。
軽量・コンパクト
小型のマニシングセンターへの搭載に最適です。
抜群の防水性
標準でオートエアパージを内蔵していますので、切削水に対しても抜群の防水性を誇ります。
■精密割出 ■治具設計が容易 ■メンテナンスが容易
単位mm
| 型番 | 左勝手 | TNT140L-M2 | |
| 軸 | 回転軸 | 傾斜軸 | |
| テーブル直径 | 140 | ― | |
| テーブルインロー穴径 | 40H7 深さ 10 | ― | |
| テーブル中心穴貫通径 | 28 | ― | |
| 回転軸テーブル面高さ | 210 | ― | |
| センタハイト | ― | 150 | |
| 傾斜作動範囲 | ― | 110°～－20° | |
| テーブル中心距離 | 165 | ||
| クランプ方式 | 空圧 （0.5～0.7MPa） | ||
| クランプトルク （N・m） | 200 | 320 | |
| 割出精度 (累積) | 35秒以内 | 40秒以内 | |
| 許容慣性モーメント (kg・m2) | 0.1(1軸あたり) | ||
| 許容作業荷重 | 垂直荷重 (N) | 4,000 | |
| 水平荷重 (N・m) | 100 | ||
| 円周方向荷重 (N・m) | 150 | ||
| 総合減速比 | 1/72 | 1/120 | |
| 最大回転数 （min-1） | 41.6 | 25 | |
| ガイドピース巾 | 14h7 | ||
| 製品質量 （kg） | 120 | ||
 |
|||
- ガイドピース2個、本体取付金具2セット、テーブルクランプ用エアチューブ5mが付属します。
- 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。

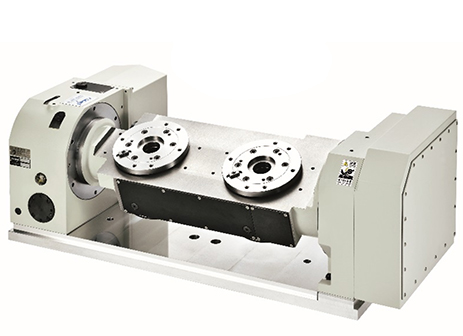

TNT200R-M2
高生産対応
ワークを2個同時加工が可能となり、サイクルタイム
短縮に大きく貢献します。
ロングスパン
大型ワークの加工が可能です。
抜群の防水性
標準でオートエアパージを内蔵していますので、切削水に対しても抜群の防水性を誇ります。
■精密割出 ■治具設計が容易 ■メンテナンスが容易
単位mm
| 型番 | 右勝手 | TNT200R-M2 | |
| 軸 | 回転軸 | 傾斜軸 | |
| テーブル直径 | 200 | ― | |
| テーブルインロー穴径 | 70H7 深さ 10 | ― | |
| テーブル中心穴貫通径 | 46 | ― | |
| 回転軸テーブル面高さ | 290 | ― | |
| センタハイト | ― | 230 | |
| 傾斜作動範囲 | ― | 110°～－20° | |
| テーブル中心距離 | 320 | ||
| クランプ方式 | 空圧 （0.3～0.5MPa） | ||
| クランプトルク （N・m） | 700 | 1200 | |
| 割出精度 (累積) | 25 | 40 | |
| 許容慣性モーメント (kg・m2) | 0.1(1軸当たり) | ||
| 許容作業荷重 | 垂直荷重 (N) | 4000 | |
| 水平荷重 (N・m) | 480 | ||
| 円周方向荷重 (N・m) | 450 | ||
| 総合減速比 | 1/72 | 1/120 | |
| 最大回転数 （min-1） | 41.6 | 25 | |
| ガイドピース幅 | 18g6 | ||
| 製品質量 （kg） | 350 | ||
|
|||
- ガイドピン2個、本体取付金具4セット、Tスロットナット2セット、テーブルクランプ用エアチューブ5mが付属します。
- 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。
