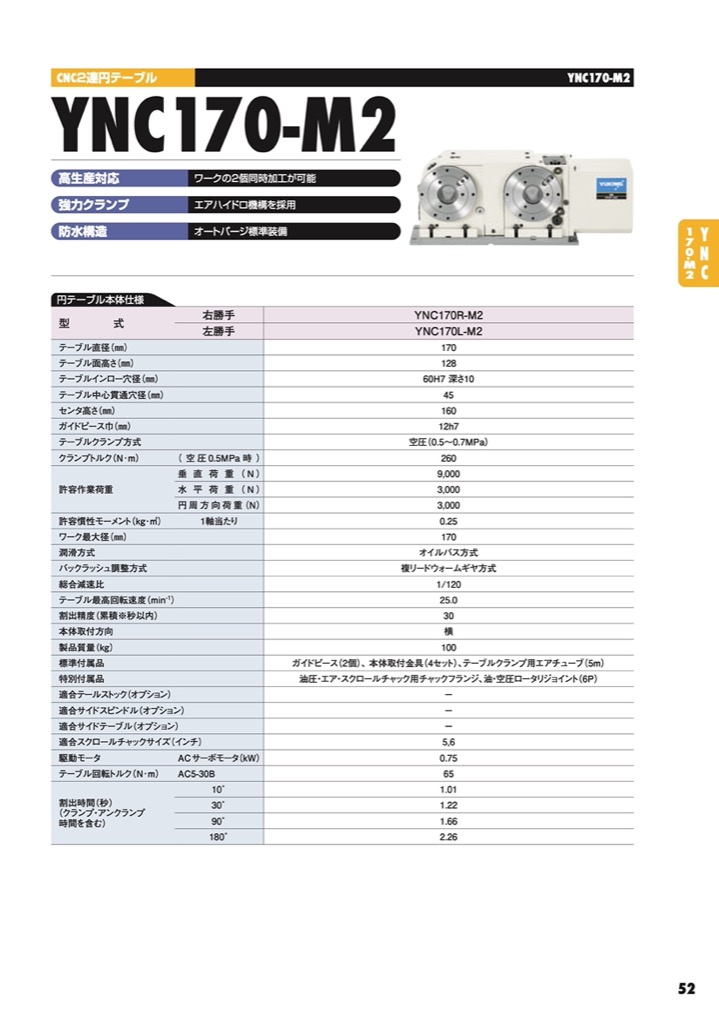

CNC2連円テーブル
YNC170-M2シリーズ
高生産対応
ワークを2個同時加工が可能となり、サイクルタイム短縮に大きく貢献します。
軽量・コンパクト
小型のマニシングセンターへの搭載に最適です。
強力クランプ
エアハイドロ方式のクランプ機構を採用していますので、大きなクランプトルクが得られます。
■精密割出 ■抜群の防水性 ■治具設計が容易 ■メンテナンスが容易
単位mm
| 型番 | 右勝手 | YNC170R-M2 |
| 左勝手 | YNC170L-M2 | |
| テーブル直径 | 170 | |
| センタハイト | 160 | |
| テーブルインロー穴径 | 60H7 深さ 10 | |
| テーブル貫通穴径 | 45 | |
| テーブル中心距離 | 250 | |
| クランプ方式 | 空圧 （0.5～0.7MPa） | |
| クランプトルク (N・m) | 260 (0.5MPa) | |
| 割出精度 (累積) | 30秒以内 | |
| 許容作業荷重 (N) | 垂直荷重 | 9,000 |
| 水平荷重 | 3,000 | |
| 円周方向荷重 | 3,000 | |
| 許容慣性モーメント (1軸あたり) （kg・m2） | 0.25 | |
| 総合減速比 | 1/120 | |
| 最大回転数 （min-1） | 25 | |
| ガイドピース巾 | 12h7 | |
| 製品質量 （kg） | 100 | |
 |
||
- 制御はCNC円テーブル専用コントローラ、または付加軸モータに対応します。
