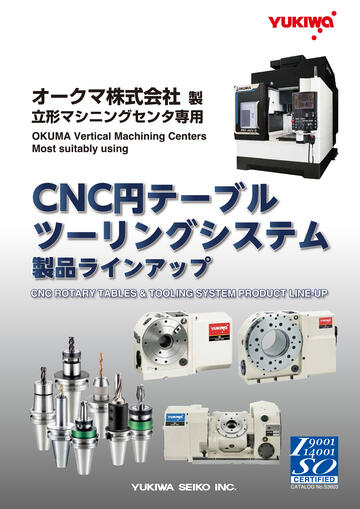

オークマ株式会社殿 立型マシニングセンタ専用カタログ

•
• カテゴリ： ものづくりレビュー
• 作成日： 2025/06/20 11:32:18
• 要約： オークマ製 立型マシニングセンタ用円テーブル・ツールホルダを掲載。高精度・高剛性・ 独自防水機構の円テーブルと工具寿命を改善するツールホルダーで、生産の合理化やコス トダウンに貢献します。

---

• 目次
• . 表紙
• 1. introduction
•      2. introduction
• 3. 円テーブル選定表 / Selection of Rotary Tables
• 4. 円テーブルの構成 / Composition of CNC Rotary Tables
• 5. CNC円テーブル・仕様 / CNC Rotary Table・Specifications
• 6. CNC傾斜円テーブル・仕様 / CNC Tilting Rotary Table・Specifications
• 7. 搭載レイアウト / Layout for Mounting
•      7. ○MILLAC-44VⅡ
•      10. ○MILLAC-468VⅡ
•      12. ○MILLAC-561VⅡ
•      16. ○MILLAC-611VⅡ
•      20. ○MB-46VA/VB
•      23. ○MB-46VAE/VBE
•      26. ○MB-56VA/VB
•      30. ○MB-66VA/VB
•      34. ○MB-46VⅡ
•      37. ○MB-46VEⅡ
•      40. ○MB-56VⅡ
•      44. ○GENOS M460-VE
•      47. ○GENOS M560-V
• 51. 円テーブル外観図 / Outside Drawings of Rotary Table
• 55. 特別付属品 / Special Accessories for CNC Rotary Tables
• 58. BT40/BT50 Tooling System
• 81. BBT40/BBT50 Tooling System
• 91. コレット / Collet
• 104. ロックナット / Lock nut
• 109. 長さ調節ねじ / Length adjustment bolt
• 115. スパナ・レンチ / Spanner・Wrench

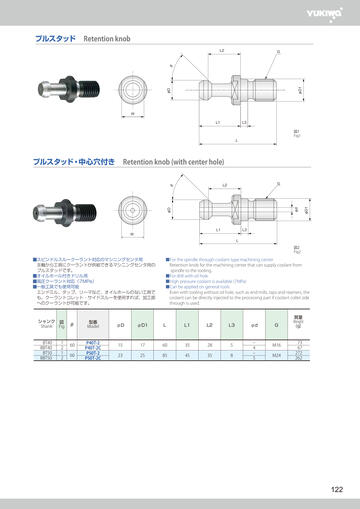

• 122. プルスタッド/プルスタッド・中心穴付き / Retention knob (with center hole)
• 123. YTC　ツールクランプ / Tool clamp
• 125. 裏表紙

---

•
• ページ：
• 
• ▲TOP

---

•
• ページ： 1

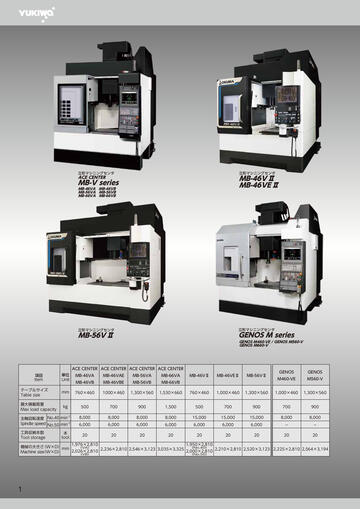

• 立形マシニングセンタ 立形マシニングセンタ MB-46V II MB-46VE II ACE CENTER MB-V series MB-46VA MB-46VB MB-56VA MB-56VB MB-66VA MB-66VB 立形マシニングセンタ 立形マシニングセンタ GENOS M series MB-56V II GENOS M460-VE / GENOS M560-V GENOS M660-V ACE CENTER ACE CENTER ACE CENTER ACE CENTER     項目 Item テーブルサイズ Table size 最大積載質量 Max load capacity 単位 Unit MB-46VA MB-46VAE MB-56VA MB-66VA MB-46VB MB-46VBE MB-56VB MB-66VB mm 760×460 1000×460 1,300×560 kg 500 700 8,000 6,000 20 -1 主軸回転速度 No.40 min Spindle speed No.50 min-1 工具収納本数 Tool storage 本 tool GENOS GENOS M460-VE M560-V 1,300×560 1,000×460 1,300×560 700 900 700 900 15,000 15,000 15,000 8,000 8,000 6,000 6,000 6,000 - - 20 20 20 20 20 MB-46VⅡ MB-46VEⅡ MB-56VⅡ 1,530×660 760×460 1,000×460 900 1,500 500 8,000 8,000 8,000 6,000 6,000 6,000 20 20 20 1,976×2,810 1,950×2,810 機械の大きさ（W×D）mm （VA） 2,236×2,810 2,546×3,123 3,035×3,325 （No.40） 2,210×2,810 2,520×3,123 2,225×2,810 2,564×3,194 2,026×2,810 2,000×2,810 Machine size （W×D） （VB） 1 （No.50） 
• ▲TOP

---

•
• ページ： 2

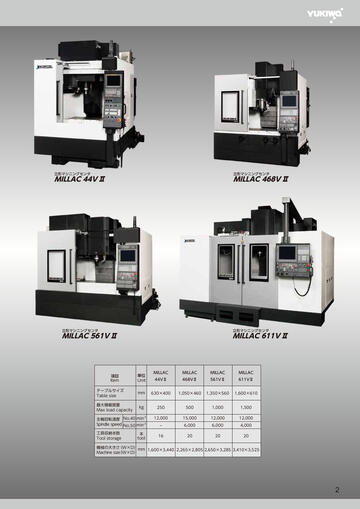

• 立形マシニングセンタ 立形マシニングセンタ MILLAC 44V II MILLAC 468V II 立形マシニングセンタ 立形マシニングセンタ MILLAC 561V II     項目 Item テーブルサイズ Table size 最大積載質量 Max load capacity MILLAC 611V II MILLAC MILLAC MILLAC MILLAC 44VⅡ 468VⅡ 561VⅡ 611VⅡ mm 630×400 1,050×460 1,350×560 1,600×610 kg 250 500 1,000 1,500 12,000 15,000 12,000 12,000 - 6,000 6,000 4,000 16 20 20 20 単位 Unit -1 主軸回転速度 No.40 min Spindle speed No.50 min-1 工具収納本数 Tool storage 本 tool 機械の大きさ（W×D）mm 1,600×3,440 2,265×2,805 2,650×3,285 3,410×3,525 Machine size （W×D） 2 
• ▲TOP

---

•
• ページ： 3

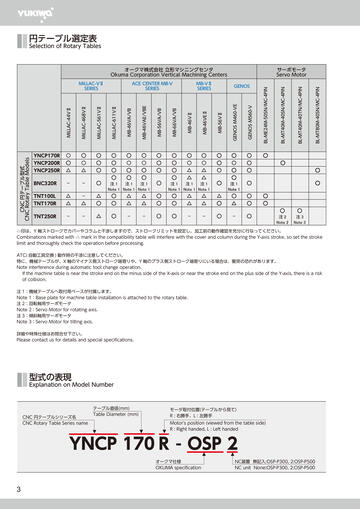

• 円テーブル選定表 Selection of Rotary Tables CNC 円テーブル型式 CNC Rotary Table Models BL-MT80M-40SN/MC-4PIN BL-MT40M-40TN/MC-4PIN BL-MT40M-40SN/MC-4PIN GENOS M560-V GENOS M460-VE GENOS MB-56VⅡ MB-46VEⅡ MB-VⅡ SERIES MB-46VⅡ MB-66VA/VB MB-56VA/VB MB-46VAE/VBE MB-46VA/VB ACE CENTER MB-V SERIES MILLAC-611VⅡ MILLAC-561VⅡ MILLAC-468VⅡ MILLAC-44VⅡ MILLAC-VⅡ SERIES サーボモータ Servo Motor BL-ME24M-50SN/MC-4PIN オークマ株式会社 立形マシニングセンタ Okuma Corporation Vertical Machining Centers YNCP170R YNCP200R YNCP250R BNC320R TNT100L TNT170R TNT250R △印は、Y 軸ストロークでカバーやコラムと干渉しますので、ストロークリミットを設定し、加工前の動作確認を充分に行なってください。 Combinations marked with △ mark in the compatibility table will interfere with the cover and column during the Y-axis stroke, so set the stroke limit and thoroughly check the operation before processing. ATC( 自動工具交換 ) 動作時の干渉に注意してください。 特に、機械テーブルが、X 軸のマイナス側ストローク端寄りや、Y 軸のプラス側ストローク端寄りにいる場合は、衝突の恐れがあります。 Note interference during automatic tool change operation. If the machine table is near the stroke end on the minus side of the X-axis or near the stroke end on the plus side of the Y-axis, there is a risk of collision. 注 1：機械テーブルへ取付用ベースが付属します。 Note 1：Base plate for machine table installation is attached to the rotary table. 注 2：回転軸用サーボモータ Note 2：Servo Motor for rotating axis. 注 3：傾斜軸用サーボモータ Note 3：Servo Motor for tilting axis. 詳細や特殊仕様はお問合せ下さい。 Please contact us for details and special specifications. 型式の表現 Explanation on Model Number CNC 円テーブルシリーズ名 CNC Rotary Table Series name テーブル直径(mm) Table Diameter (mm) モータ取付位置(テーブルから見て) R : 右勝手、L : 左勝手 YNCP 170 R Motor's position (viewed from the table side) R : Right handed, L : Left handed OSP 2 オークマ仕様 OKUMA specification 3 NC装置 無記入:OSP-P300, 2:OSP-P500 NC unit None:OSP-P300, 2:OSP-P500 
• ▲TOP

---

•
• ページ： 4

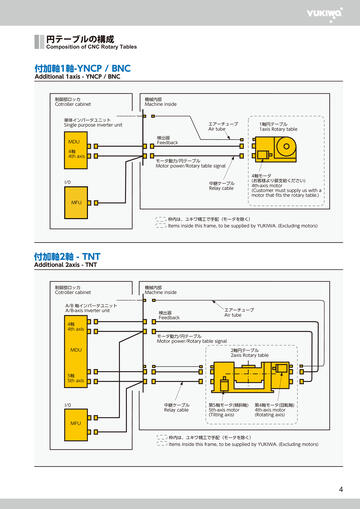

• 円テーブルの構成 Composition of CNC Rotary Tables 付加軸1軸-YNCP / BNC Additional 1axis - YNCP / BNC 制御部ロッカ Cotroller cabinet 機械内部 Machine inside 単体インバータユニット Single purpose inverter unit MDU 4軸 4th axis エアーチューブ Air tube 1軸円テーブル 1axis Rotary table 検出器 Feedback モータ動力/円テーブル Motor power/Rotary table signal I/0 中継ケーブル Relay cable 4軸モータ (お客様より御支給ください) 4th-axis motor (Customer must supply us with a motor that fits the rotary table.) MFU 枠内は、ユキワ精工で手配（モータを除く） Items inside this frame, to be supplied by YUKIWA. (Excluding motors) 付加軸2軸 - TNT Additional 2axis - TNT 制御部ロッカ Cotroller cabinet A/B 軸インバータユニット A/B-axis inverter unit 4軸 4th axis 機械内部 Machine inside 検出器 Feedback エアーチューブ Air tube モータ動力/円テーブル Motor power/Rotary table signal MDU 2軸円テーブル 2axis Rotary table 5軸 5th axis I/0 中継ケーブル Relay cable 第5軸モータ(傾斜軸) 5th-axis motor (Tilting axis) 第4軸モータ(回転軸) 4th-axis motor (Rotating axis) MFU 枠内は、ユキワ精工で手配（モータを除く） Items inside this frame, to be supplied by YUKIWA. (Excluding motors) 4 
• ▲TOP

---

•

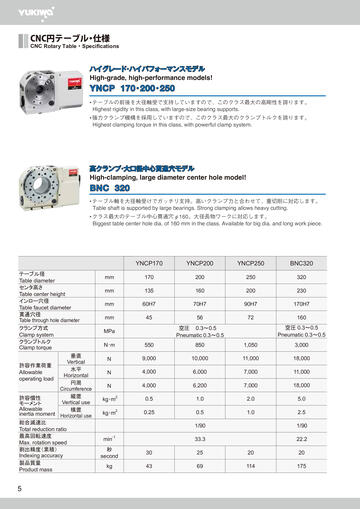

• ページ： 5
• CNC円テーブル・仕様 CNC Rotary Table・Specifications ハイグレード・ハイパフォーマンスモデル High-grade, high-performance models! YNCP 170・200・250 •テーブルの前後を大径軸受で支持していますので、このクラス最大の高剛性を誇ります。 Highest rigidity in this class, with large-size bearing supports. •強力クランプ機構を採用していますので、このクラス最大のクランプトルクを誇ります。 Highest clamping torque in this class, with powerful clamp system. 高クランプ・大口径中心貫通穴モデル High-clamping, large diameter center hole model! BNC 320 •テーブル軸を大径軸受けでガッチリ支持。高いクランプ力と合わせて、重切削に対応します。 Table shaft is supported by large bearings. Strong clamping allows heavy cutting. •クラス最大のテーブル中心貫通穴φ160。大径長物ワークに対応します。 Biggest table center hole dia. of 160 mm in the class. Available for big dia. and long work piece. テーブル径 Table diameter センタ高さ Table center height インロー穴径 Table faucet diameter 貫通穴径 Table through hole diameter クランプ方式 Clamp system クランプトルク Clamp torque 垂直 Vertical 許容作業荷重 水平 Allowable Horizontal operating load 円周 Circumference 縦置 許容慣性 Vertical use モーメント Allowable 横置 inertia moment Horizontal use 総合減速比 Total reduction ratio 最高回転速度 Max. rotation speed 割出精度（累積） Indexing accuracy 製品質量 Product mass 5 YNCP170 YNCP200 YNCP250 BNC320 mm 170 200 250 320 mm 135 160 200 230 mm 60H7 70H7 90H7 170H7 mm 45 56 72 160 空圧 0.3～0.5 Pneumatic 0.3～0.5 空圧 0.3～0.5 Pneumatic 0.3～0.5 MPa N･m 550 850 1,050 3,000 N 9,000 10,000 11,000 18,000 N 4,000 6,000 7,000 11,000 N 4,000 6,200 7,000 18,000 kg m 2 0.5 1.0 2.0 5.0 kg m 2 0.25 0.5 1.0 2.5 min-1 1/90 1/90 33.3 22.2 秒 second 30 25 20 20 kg 43 69 114 175 
• ▲TOP

---

•
• ページ： 6

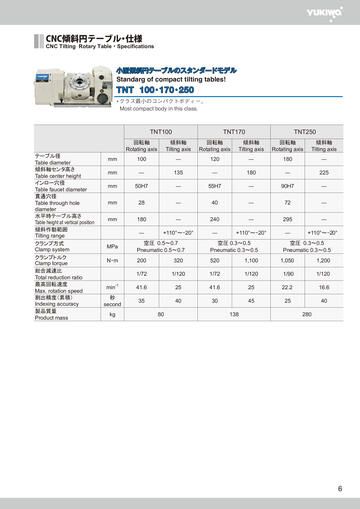

• CNC傾斜円テーブル・仕様 CNC Tilting Rotary Table・Specifications 小型傾斜円テーブルのスタンダードモデル Standarg of compact tilting tables! TNT 100・170・250 •クラス最小のコンパクトボディー。 Most compact body in this class. TNT100 テーブル径 Table diameter 傾斜軸センタ高さ Table center height インロー穴径 Table faucet diameter 貫通穴径 Table through hole diameter 水平時テーブル高さ Table height at vertical position 傾斜作動範囲 Tilting range クランプ方式 Clamp system クランプトルク Clamp torque 総合減速比 Total reduction ratio 最高回転速度 Max. rotation speed 割出精度（累積） Indexing accuracy 製品質量 Product mass TNT170 TNT250 回転軸 Rotating axis 傾斜軸 Tilting axis 回転軸 Rotating axis 傾斜軸 Tilting axis 回転軸 Rotating axis 傾斜軸 Tilting axis mm 100 ― 120 ― 180 ― mm ― 135 ― 180 ― 225 mm 50H7 ― 55H7 ― 90H7 ― mm 28 ― 40 ― 72 ― mm 180 ― 240 ― 295 ― ― +110°～-20° ― +110°～-20° ― +110°～-20° MPa 空圧 0.5～0.7 Pneumatic 0.5～0.7 空圧 0.3～0.5 Pneumatic 0.3～0.5 N・m 200 320 520 1,100 1,050 1,200 1/72 1/120 1/72 1/120 1/90 1/120 min-1 41.6 25 41.6 25 22.2 16.6 秒 second 35 40 30 45 25 40 kg 80 138 空圧 0.3～0.5 Pneumatic 0.3～0.5 280 6 
• ▲TOP

---

•
• ページ： 7

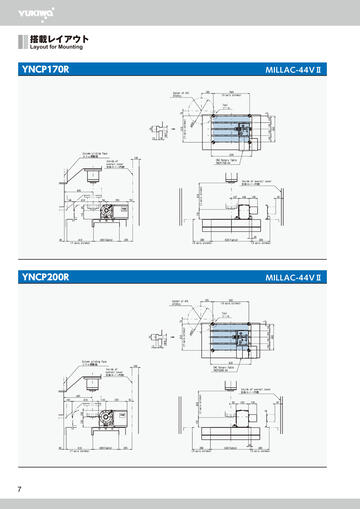

• 搭載レイアウト Layout for Mounting 7 YNCP170R MILLAC-44VⅡ YNCP200R MILLAC-44VⅡ 
• ▲TOP

---

•
• ページ： 9

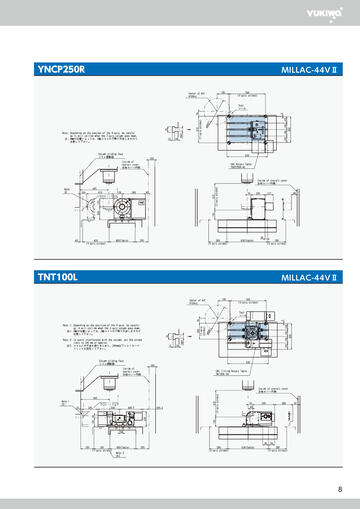

• YNCP250R MILLAC-44VⅡ TNT100L MILLAC-44VⅡ 8 
• ▲TOP

---

•
• ページ： 10

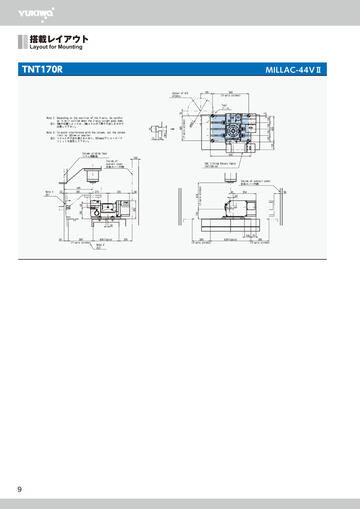

• 搭載レイアウト Layout for Mounting TNT170R 9 MILLAC-44VⅡ 
• ▲TOP

---

•
• ページ： 10

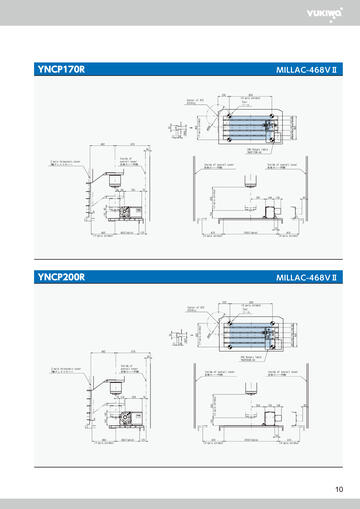

• YNCP170R MILLAC-468VⅡ YNCP200R MILLAC-468VⅡ 10 
• ▲TOP

---

•
• ページ： 12
• 搭載レイアウト Layout for Mounting YNCP250R MILLAC-468VⅡ TNT170R MILLAC-468VⅡ 11 
• ▲TOP

---

•
• ページ： 12

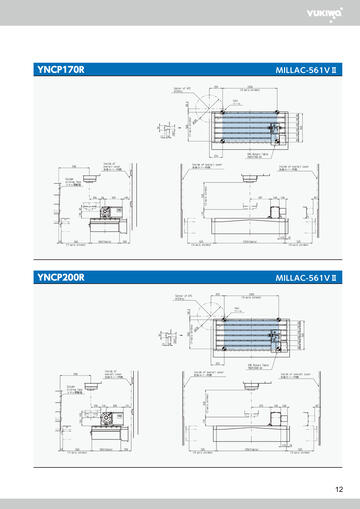

• YNCP170R MILLAC-561VⅡ YNCP200R MILLAC-561VⅡ 12 
• ▲TOP

---

•
• ページ： 14

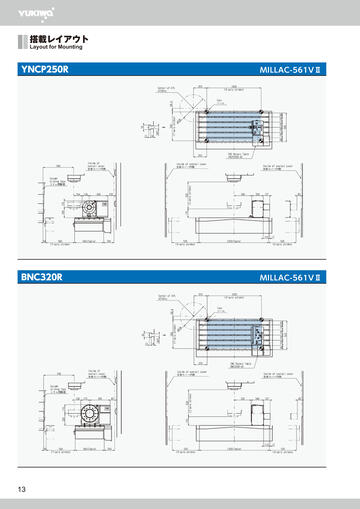

• 搭載レイアウト Layout for Mounting YNCP250R MILLAC-561VⅡ BNC320R MILLAC-561VⅡ 13 
• ▲TOP

---

•
• ページ： 15

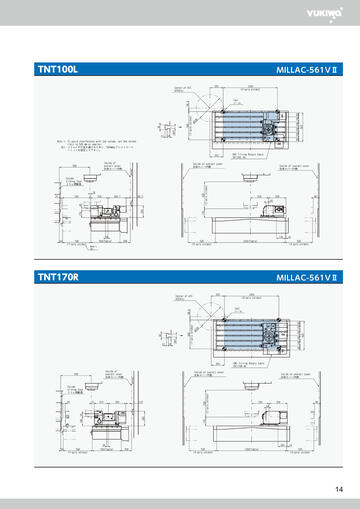

• TNT100L MILLAC-561VⅡ TNT170R MILLAC-561VⅡ 14 
• ▲TOP

---

•
• ページ： 16

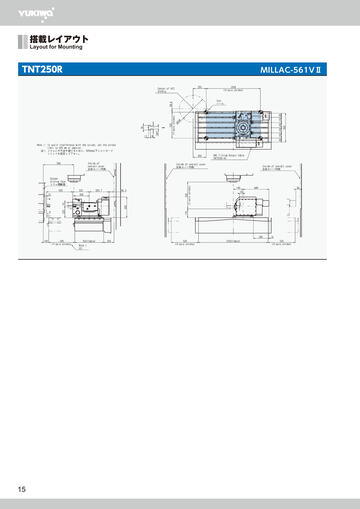

• 搭載レイアウト Layout for Mounting TNT250R 15 MILLAC-561VⅡ 
• ▲TOP

---

•

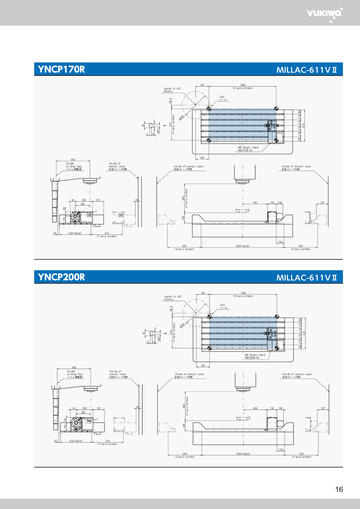

• ページ： 16
• YNCP170R MILLAC-611VⅡ YNCP200R MILLAC-611VⅡ 16 
• ▲TOP

---

•
• ページ： 18

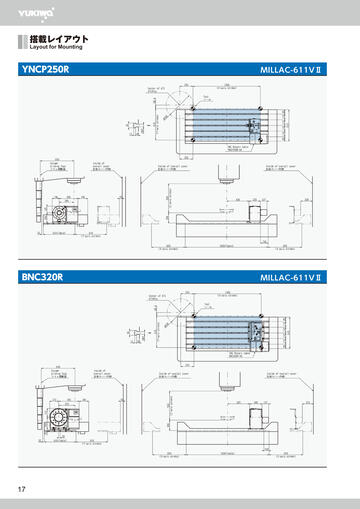

• 搭載レイアウト Layout for Mounting YNCP250R MILLAC-611VⅡ BNC320R MILLAC-611VⅡ 17 
• ▲TOP

---

•
• ページ： 19

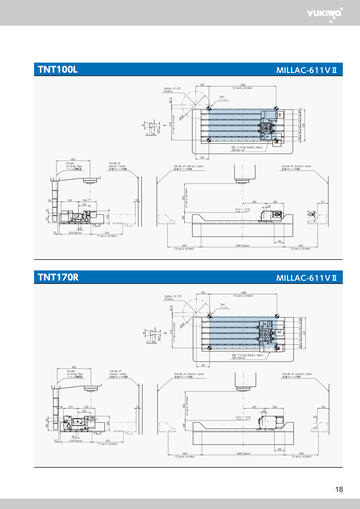

• TNT100L MILLAC-611VⅡ TNT170R MILLAC-611VⅡ 18 
• ▲TOP

---

•
• ページ： 20

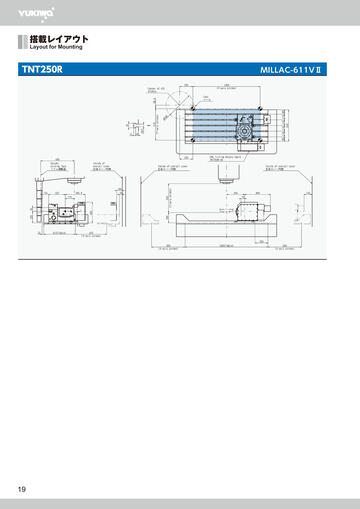

• 搭載レイアウト Layout for Mounting TNT250R 19 MILLAC-611VⅡ 
• ▲TOP

---

•
• ページ： 20

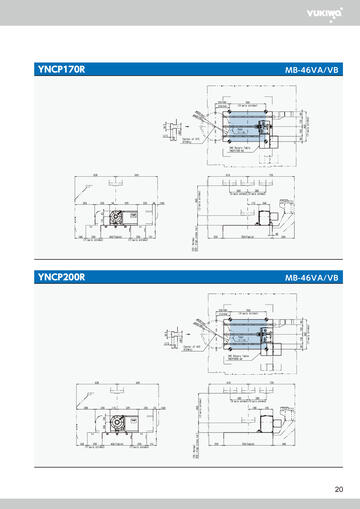

• YNCP170R MB-46VA/VB YNCP200R MB-46VA/VB 20 
• ▲TOP

---

•
• ページ： 22

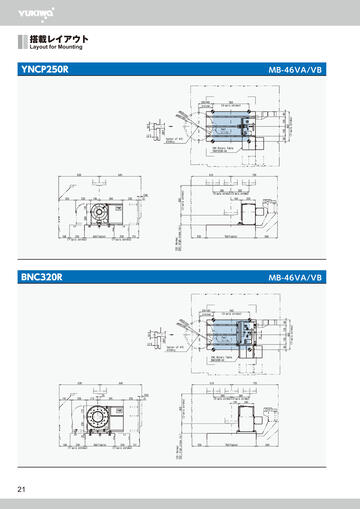

• 搭載レイアウト Layout for Mounting YNCP250R MB-46VA/VB BNC320R MB-46VA/VB 21 
• ▲TOP

---

•
• ページ： 23

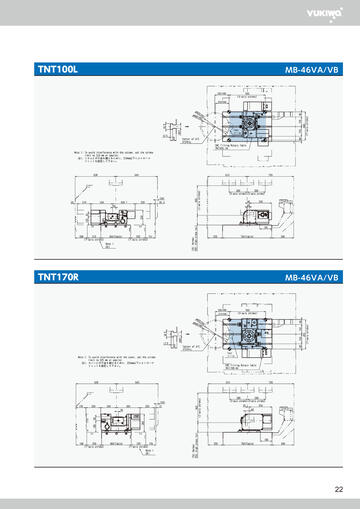

• TNT100L MB-46VA/VB TNT170R MB-46VA/VB 22 
• ▲TOP

---

•
• ページ： 23

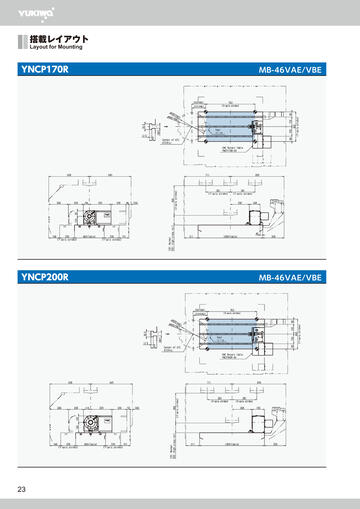

• 搭載レイアウト Layout for Mounting YNCP170R MB-46VAE/VBE YNCP200R MB-46VAE/VBE 23 
• ▲TOP

---

•
• ページ： 25

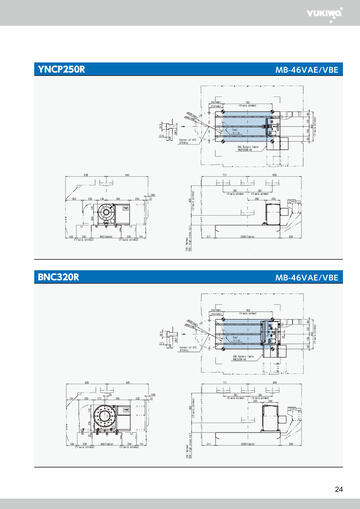

• YNCP250R MB-46VAE/VBE BNC320R MB-46VAE/VBE 24 
• ▲TOP

---

•
• ページ： 26
• 搭載レイアウト Layout for Mounting TNT100L MB-46VAE/VBE TNT170R MB-46VAE/VBE 25 
• ▲TOP

---

•
• ページ： 26

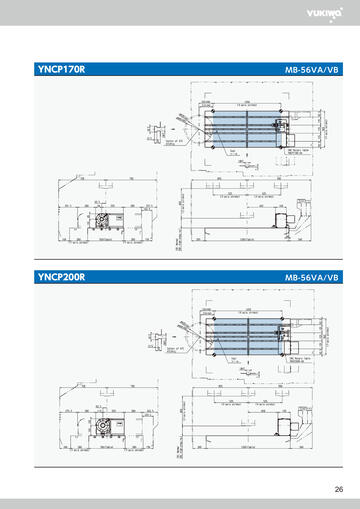

• YNCP170R MB-56VA/VB YNCP200R MB-56VA/VB 26 
• ▲TOP

---

•
• ページ： 28

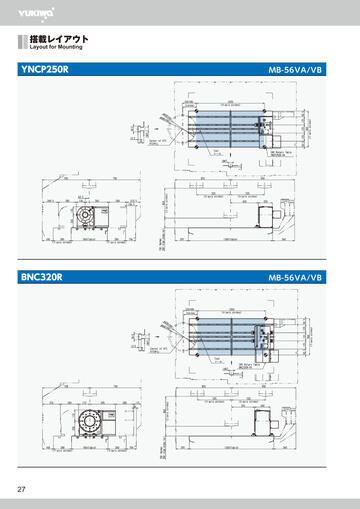

• 搭載レイアウト Layout for Mounting YNCP250R MB-56VA/VB BNC320R MB-56VA/VB 27 
• ▲TOP

---

•
• ページ： 29

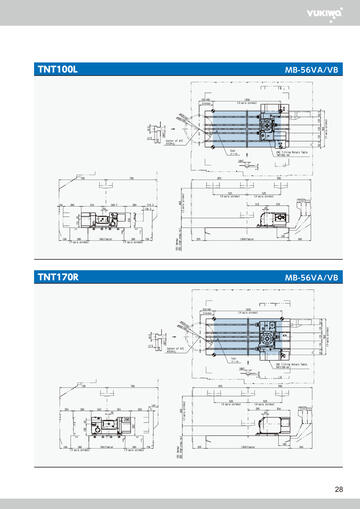

• TNT100L MB-56VA/VB TNT170R MB-56VA/VB 28 
• ▲TOP

---

•
• ページ： 30

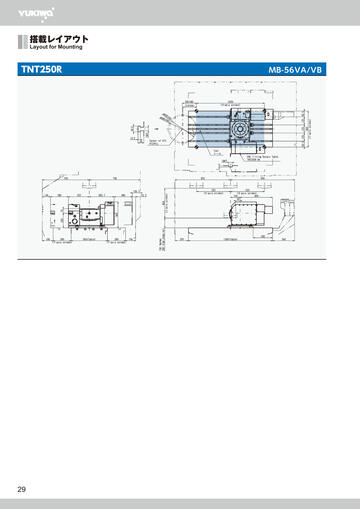

• 搭載レイアウト Layout for Mounting TNT250R 29 MB-56VA/VB 
• ▲TOP

---

•
• ページ： 30

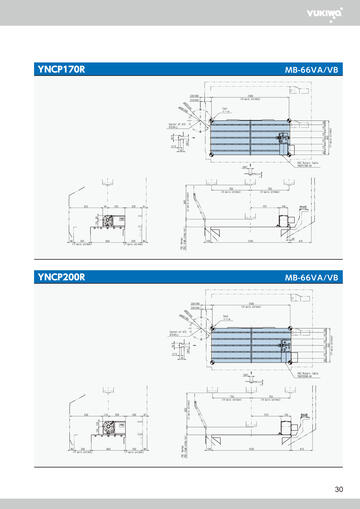

• YNCP170R MB-66VA/VB YNCP200R MB-66VA/VB 30 
• ▲TOP

---

•
• ページ： 32

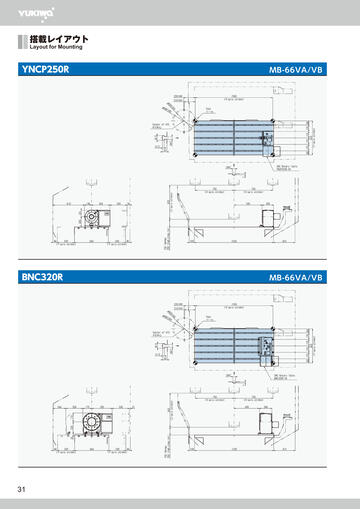

• 搭載レイアウト Layout for Mounting YNCP250R MB-66VA/VB BNC320R MB-66VA/VB 31 
• ▲TOP

---

•
• ページ： 33
• TNT100L MB-66VA/VB TNT170R MB-66VA/VB 32 
• ▲TOP

---

•
• ページ： 34

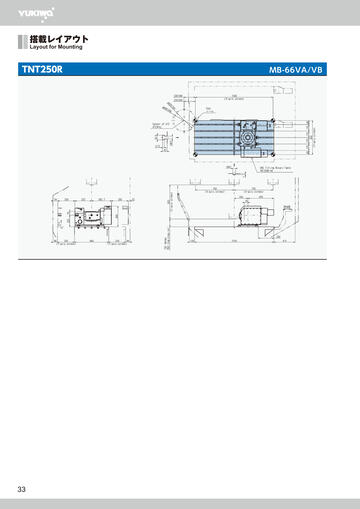

• 搭載レイアウト Layout for Mounting TNT250R 33 MB-66VA/VB 
• ▲TOP

---

•
• ページ： 34

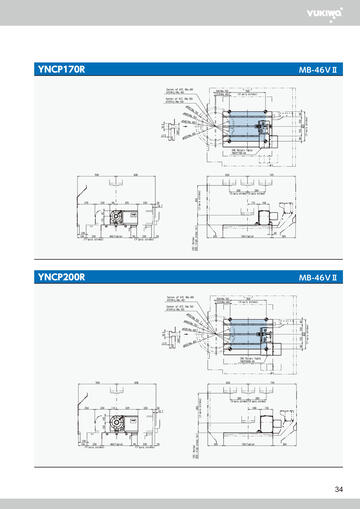

• YNCP170R MB-46VⅡ YNCP200R MB-46VⅡ 34 
• ▲TOP

---

•
• ページ： 36

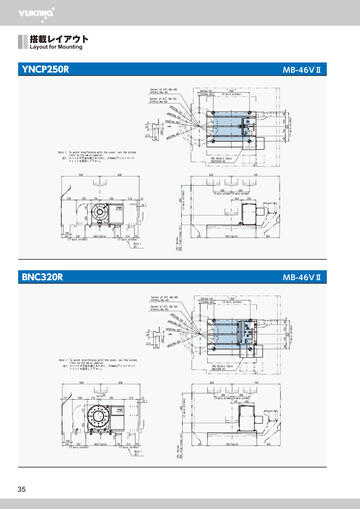

• 搭載レイアウト Layout for Mounting YNCP250R MB-46VⅡ BNC320R MB-46VⅡ 35 
• ▲TOP

---

•
• ページ： 37
• TNT100L MB-46VⅡ TNT170R MB-46VⅡ 36 
• ▲TOP

---

•
• ページ： 37

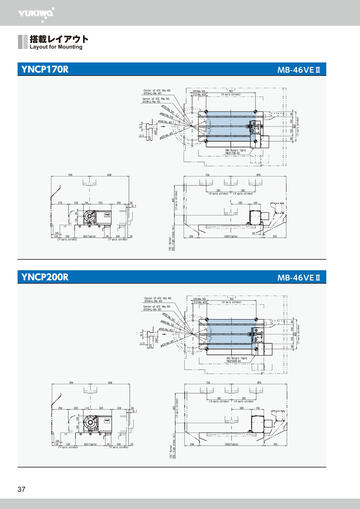

• 搭載レイアウト Layout for Mounting YNCP170R MB-46VEⅡ YNCP200R MB-46VEⅡ 37 
• ▲TOP

---

•
• ページ： 39

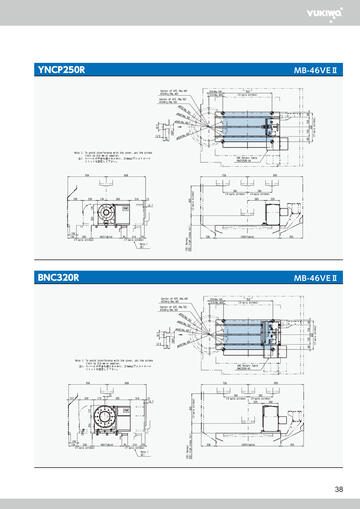

• YNCP250R MB-46VEⅡ BNC320R MB-46VEⅡ 38 
• ▲TOP

---

•
• ページ： 40

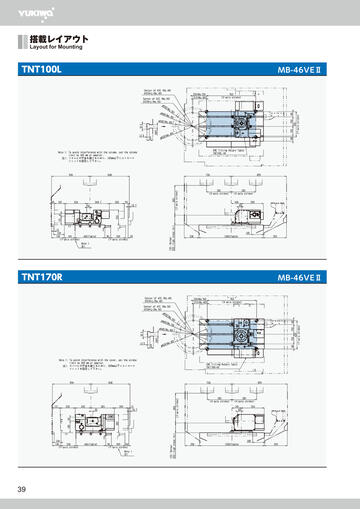

• 搭載レイアウト Layout for Mounting TNT100L MB-46VEⅡ TNT170R MB-46VEⅡ 39 
• ▲TOP

---

•
• ページ： 40

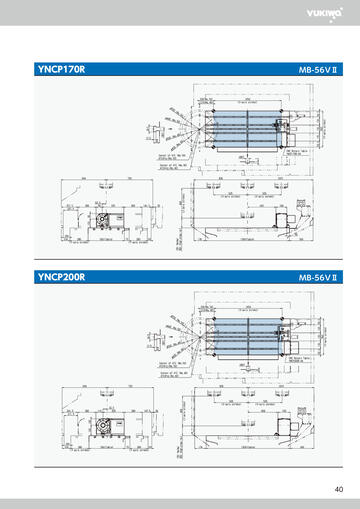

• YNCP170R MB-56VⅡ YNCP200R MB-56VⅡ 40 
• ▲TOP

---

•
• ページ： 42

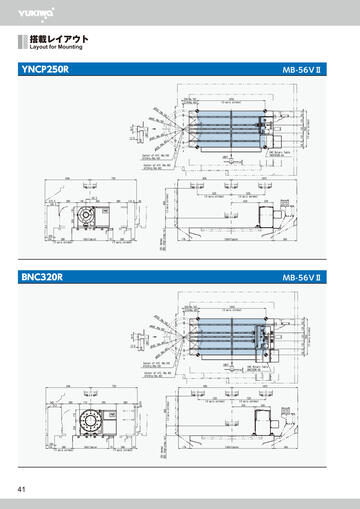

• 搭載レイアウト Layout for Mounting YNCP250R MB-56VⅡ BNC320R MB-56VⅡ 41 
• ▲TOP

---

•
• ページ： 43

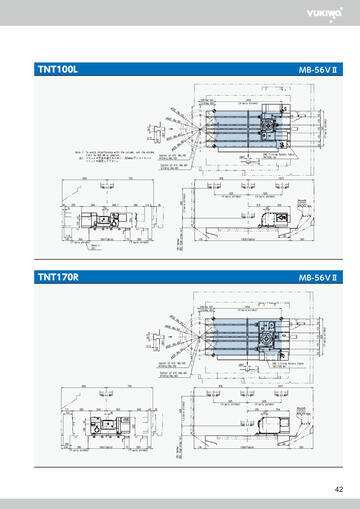

• TNT100L MB-56VⅡ TNT170R MB-56VⅡ 42 
• ▲TOP

---

•
• ページ： 44

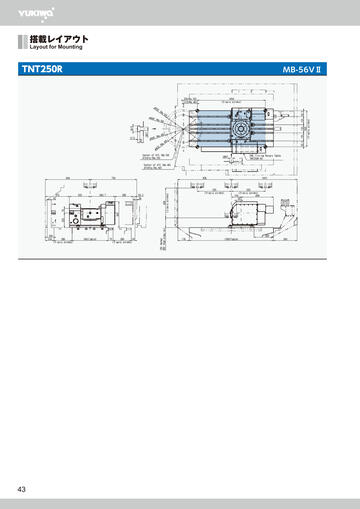

• 搭載レイアウト Layout for Mounting TNT250R 43 MB-56VⅡ 
• ▲TOP

---

•
• ページ： 44

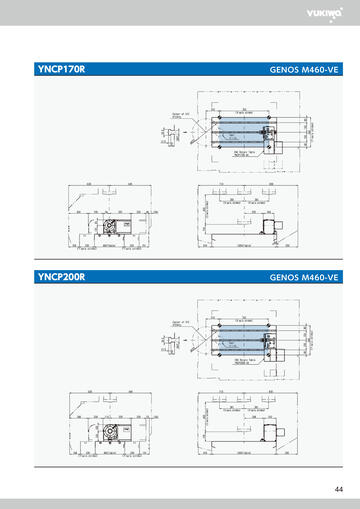

• YNCP170R GENOS M460-VE YNCP200R GENOS M460-VE 44 
• ▲TOP

---

•
• ページ： 46

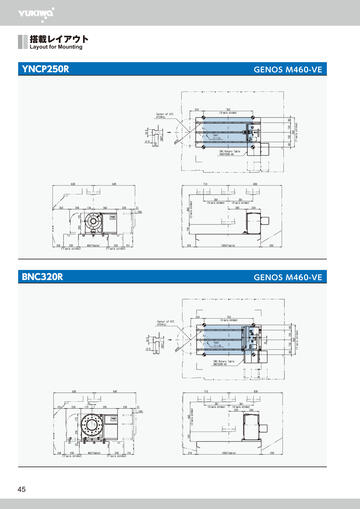

• 搭載レイアウト Layout for Mounting YNCP250R GENOS M460-VE BNC320R GENOS M460-VE 45 
• ▲TOP

---

•
• ページ： 47

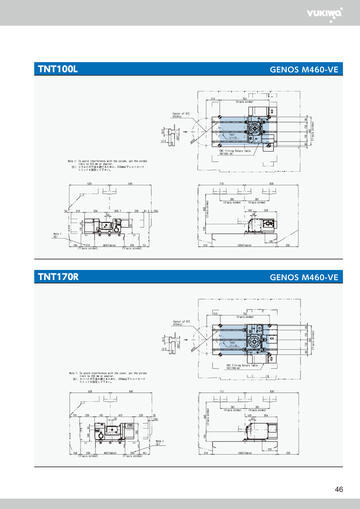

• TNT100L GENOS M460-VE TNT170R GENOS M460-VE 46 
• ▲TOP

---

•
• ページ： 47

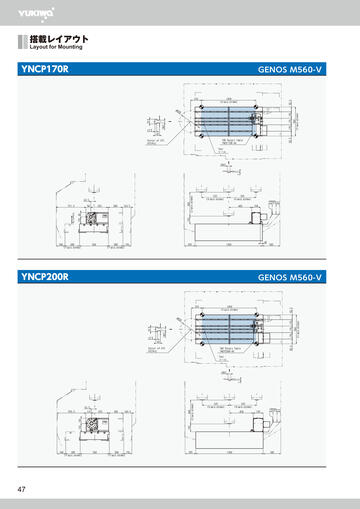

• 搭載レイアウト Layout for Mounting YNCP170R GENOS M560-V YNCP200R GENOS M560-V 47 
• ▲TOP

---

•
• ページ： 49

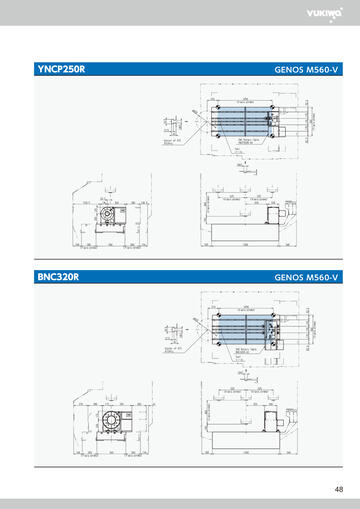

• YNCP250R GENOS M560-V BNC320R GENOS M560-V 48 
• ▲TOP

---

•
• ページ： 50

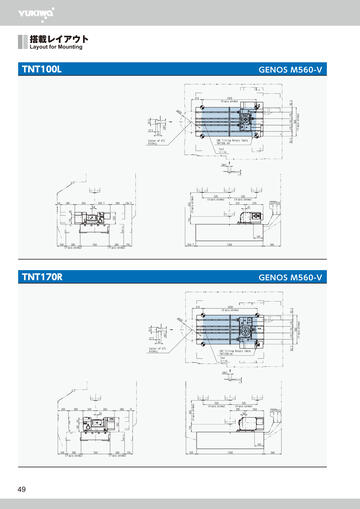

• 搭載レイアウト Layout for Mounting TNT100L GENOS M560-V TNT170R GENOS M560-V 49 
• ▲TOP

---

•
• ページ： 51

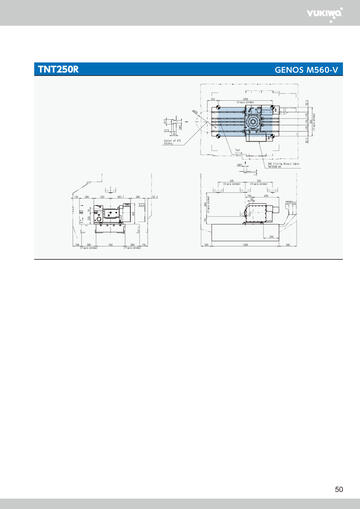

• TNT250R GENOS M560-V 50 
• ▲TOP

---

•
• ページ： 51

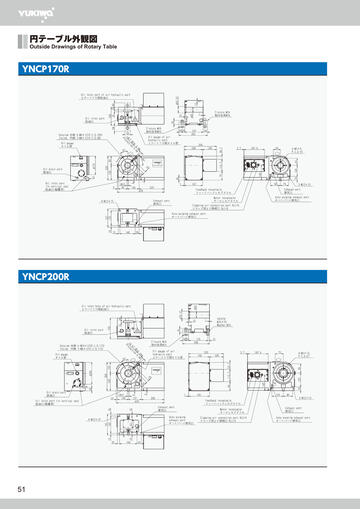

• 円テーブル外観図 Outside Drawings of Rotary Table YNCP170R YNCP200R 51 
• ▲TOP

---

•
• ページ： 53

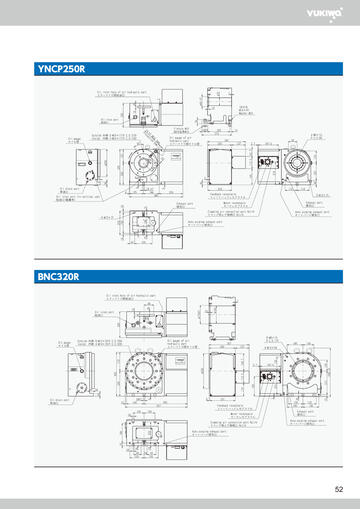

• YNCP250R BNC320R 52 
• ▲TOP

---

•
• ページ： 54

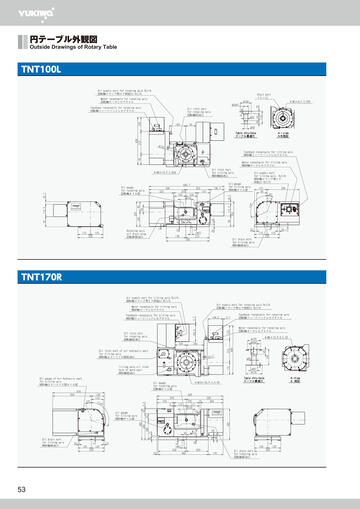

• 円テーブル外観図 Outside Drawings of Rotary Table TNT100L TNT170R 53 
• ▲TOP

---

•
• ページ： 55

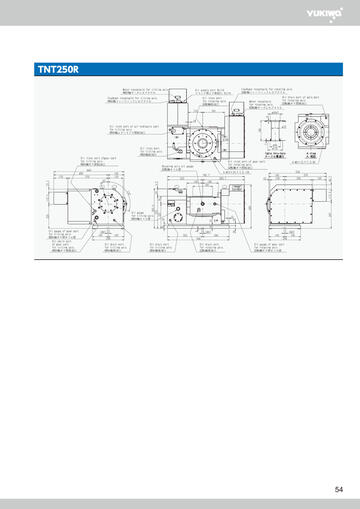

• TNT250R 54 
• ▲TOP

---

•
• ページ： 55

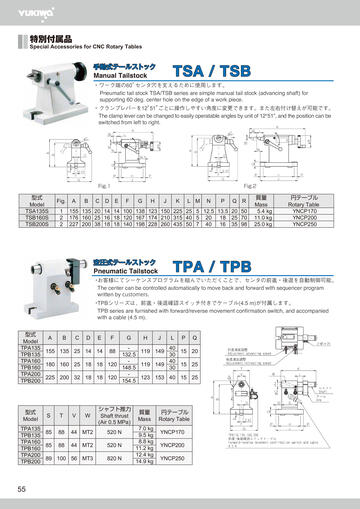

• 特別付属品 Special Accessories for CNC Rotary Tables TSA / TSB 手動式テールストック Manual Tailstock ・ワーク端の60°センタ穴を支えるために使用します。 Pneumatic tail stock TSA/TSB series are simple manual tail stock (advancing shaft) for supporting 60 deg. center hole on the edge of a work piece. ・クランプレバーを12° 51″ ごとに操作しやすい角度に変更できます。また左右付け替えが可能です。 The clamp lever can be changed to easily operatable angles by unit of 12°51”, and the position can be switched from left to right. Fig.1 型式 Model TSA135S TSB160S TSB200S Fig. 1 2 2 A B C D Fig.2 E F G H J K L M N P Q R 155 135 20 14 14 100 138 123 150 225 25 5 12.5 13.5 20 50 176 160 25 16 18 120 167 174 210 315 40 5 20 18 25 70 227 200 38 18 18 140 198 228 260 435 50 7 40 16 35 98 空圧式テールストック Pneumatic Tailstock 質量 Mass 5.4 kg 11.0 kg 25.0 kg 円テーブル Rotary Table YNCP170 YNCP200 YNCP250 TPA / TPB ・お客様にてシーケンスプログラムを組んでいただくことで、センタの前進・後退を自動制御可能。 The center can be controlled automatically to move back and forward with sequencer program written by customers. ・TPBシリーズは、前進・後退確認スイッチ付きでケーブル(4.5 m)が付属します。 TPB series are furnished with forward/reverse movement confirmation switch, and accompanied with a cable (4.5 m). 型式 A B C D E F G H J L P Q Model TPA135 40 155 135 25 14 14 88 119 149 15 20 TPB135 132.5 30 TPA160 40 180 160 25 18 18 120 119 149 15 25 TPB160 148.5 30 TPA200 225 200 32 18 18 120 123 153 40 15 25 TPB200 154.5 型式 Model S T V W TPA135 85 88 44 MT2 TPB135 TPA160 85 88 44 MT2 TPB160 TPA200 89 100 56 MT3 TPB200 55 シャフト推力 Shaft thrust (Air 0.5 MPa) 520 N 520 N 820 N 質量 Mass 7.0 kg 9.5 kg 8.8 kg 11.2 kg 12.4 kg 14.9 kg 円テーブル Rotary Table YNCP170 YNCP200 YNCP250 
• ▲TOP

---

•
• ページ： 57

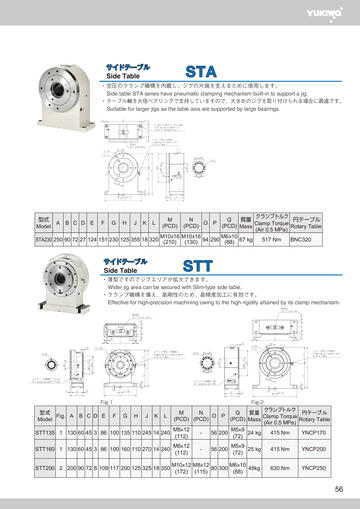

• STA サイドテーブル Side Table ・空圧のクランプ機構を内蔵し、ジグの片端を支えるために使用します。 Side table STA series have pneumatic clamping mechanism built-in to support a jig. ・テーブル軸を大径ベアリングで支持していますので、大きめのジグを取り付けられる場合に最適です。 Suitable for larger jigs as the table axis are supported by large bearings. クランプトルク N Q 質量 円テーブル O P Clamp Torque (PCD) (PCD) Mass Rotary Table (Air 0.5 MPa) M10ｘ16 M10ｘ16 M6ｘ10 STA230 250 90 72 27 124 151 230 125 355 18 320 (210) 517 Nm BNC320 (130) 94 290 (88) 67 kg 型式 A Model B C D E F G H J K L M (PCD) STT サイドテーブル Side Table ・薄型ですのでジグエリアが拡大できます。 Wider jig area can be secured with Slim-type side table. ・クランプ機構を備え、高剛性のため、高精度加工に有効です。 Effective for high-precision machining owing to the high rigidity attained by its clamp mechanism. Fig.1 Fig.2 クランプトルク M N Q 質量 円テーブル O P Clamp Torque (PCD) (PCD) (PCD) Mass Rotary Table (Air 0.5 MPa) M8ｘ12 M5ｘ9 STT135 1 130 60 45 3 86 100 135 110 245 14 240 56 200 24 kg 415 Nm YNCP170 (112) (72) 型式 Fig. A Model B C D E F G H J K L STT160 1 130 60 45 3 86 100 160 110 270 14 240 M8ｘ12 (112) M5ｘ9 25 kg (72) 415 Nm YNCP200 STT200 2 200 90 72 8 109 117 200 125 325 18 350 M10ｘ12 M8ｘ12 M6ｘ10 80 300 48kg (172) (115) (88) 630 Nm YNCP250 - 56 200 56 
• ▲TOP

---

•
• ページ： 58

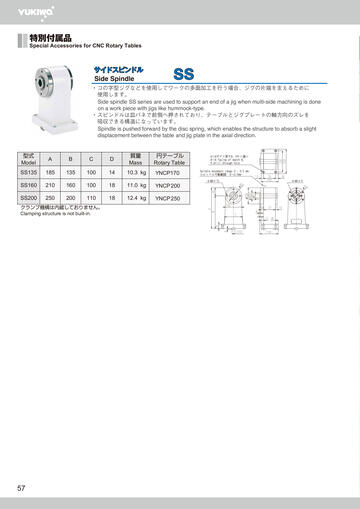

• 特別付属品 Special Accessories for CNC Rotary Tables サイドスピンドル Side Spindle SS ・コの字型ジグなどを使用してワークの多面加工を行う場合、ジグの片端を支えるために  使用します。 Side spindle SS series are used to support an end of a jig when multi-side machining is done on a work piece with jigs like hummock-type. ・スピンドルは皿バネで前側へ押されており、テーブルとジグプレートの軸方向のズレを  吸収できる構造になっています。 Spindle is pushed forward by the disc spring, which enables the structure to absorb a slight displacement between the table and jig plate in the axial direction. C D 質量 Mass 円テーブル Rotary Table SS135 185 135 100 14 10.3 kg YNCP170 SS160 210 160 100 18 11.0 kg YNCP200 SS200 250 200 110 18 12.4 kg YNCP250 130 150 B 13 100 40h7 25 B A 100 C 6 57 16 35 6 3 18 72 15 18 26 クランプ機構は内蔵しておりません。 Clamping structure is not built-in. 76 105 80 A 50 型式 Model D h7 114 10 
• ▲TOP

---

•
• ページ： 58

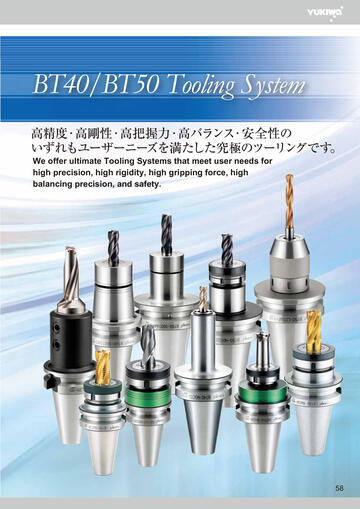

• BT40/BT50 Tooling System 高精度・高剛性・高把握力・高バランス・安全性の いずれもユーザーニーズを満たした究極のツーリングです。 We offer ultimate Tooling Systems that meet user needs for high precision, high rigidity, high gripping force, high balancing precision, and safety. 58 
• ▲TOP

---

•
• ページ： 60

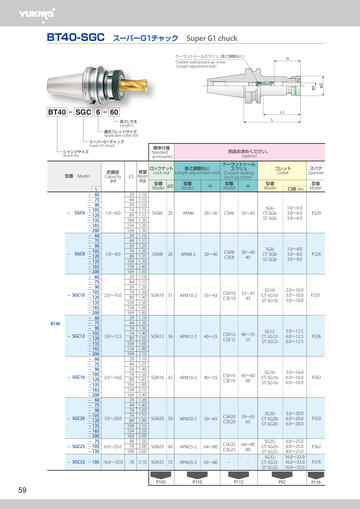

• スーパーG1チャック Super G1 chuck クーラントシールスクリュ（長さ調整ねじ） H φd Coolant sealing back up screw （Length adjustment bolt） BT40 - SGC 6 - 60 φD BT40-SGC L1 L 長さL寸法 Length L 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 型番 Model - SGC6 - SGC8 - SGC10 BT40 - SGC12 - SGC16 - SGC20 - SGC25 L - 60 - 75 - 90 - 105 - 120 - 135 - 165 - 200 - 60 - 75 - 90 - 105 - 120 - 135 - 165 - 200 - 60 - 75 - 90 - 105 - 120 - 135 - 165 - 200 - 60 - 75 - 90 - 105 - 120 - 135 - 165 - 200 - 60 - 75 - 90 - 105 - 120 - 135 - 165 - 200 - 60 - 75 - 90 - 105 - 120 - 135 - 165 - 200 - 75 - 105 - 135 把握径 Capacity φd 1.0∼6.0 1.0∼8.0 2.0∼10.0 3.0∼12.5 3.0∼16.0 3.0∼20.0 6.0∼25.0 - SGC32 - 105 16.0∼32.0 質量 L1 Weight (kg) 29 44 59 74 89 104 134 169 29 44 59 74 89 104 134 169 29 44 59 74 89 104 134 169 29 44 59 74 89 104 134 169 29 44 59 74 89 104 134 169 29 44 59 74 89 104 134 169 48 78 108 1.10 1.10 1.10 1.15 1.15 1.20 1.20 1.30 1.10 1.15 1.20 1.20 1.25 1.30 1.40 1.50 1.10 1.15 1.20 1.30 1.40 1.50 1.60 1.80 1.10 1.20 1.30 1.40 1.50 1.60 1.80 2.10 1.10 1.25 1.40 1.50 1.65 1.80 2.10 2.40 1.20 1.40 1.60 1.75 1.90 2.10 2.50 2.90 1.50 2.00 2.60 78 2.10 長さ調整ねじ ロックナット Lock nut Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw コレット Collet スパナ Spanner 型番 Model φD 型番 Model H 型番 Model H 型番 Model SGN6 20 APM6 26∼36 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 FS20 SGN8 26 APM8-2 30∼40 CSH8 CSE8 30∼40 40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 FS26 SGN10 31 APM10-2 33∼43 CSH10 CSE10 33∼43 43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 FS33 SGN12 36 APM12-2 40∼55 CSH12 CSE12 40∼55 55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 FS36 SGN16 42 APM16-2 40∼55 CSH16 CSE16 45∼60 60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 FS42 SGN20 50 APM20-2 50∼65 CSH20 CSE20 50∼65 65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 FS50 SGN25 60 APM25-2 64∼80 CSH25 CSE25 64∼80 80 SGN32 72 APM20-2 65∼80 - - SG25CT-SG25ST-SG25SG32CT-SG32ST-SG32- 6.0∼25.0 8.0∼25.0 8.0∼25.0 16.0∼32.0 16.0∼32.0 16.0∼32.0 P105 59 別途お求めください。 （option） P110 P112 口径 dia. P92 型番 Model FS62 FS76 P116 
• ▲TOP

---

•
• ページ： 61

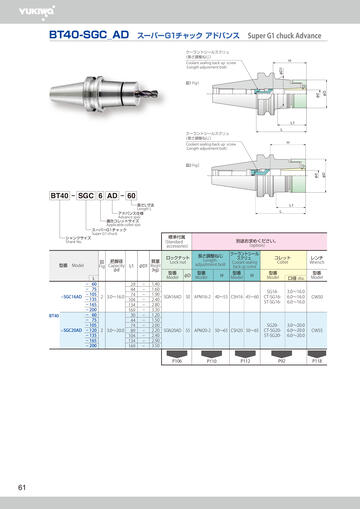

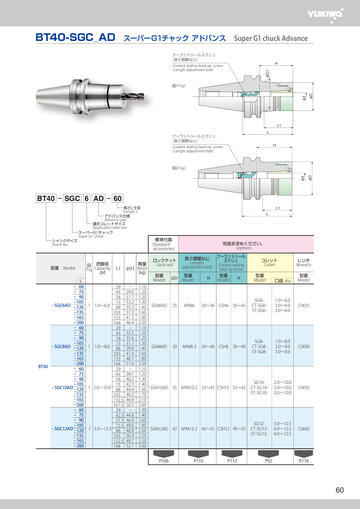

• BT40-SGC_AD スーパーG1チャック アドバンス Super G1 chuck Advance クーラントシールスクリュ （長さ調整ねじ） H φD1 Coolant sealing back up screw （Length adjustment bolt） φD φd 図1 Fig1 L1 L クーラントシールスクリュ （長さ調整ねじ） H Coolant sealing back up screw （Length adjustment bolt） φD φd 図2 Fig2 BT40 - SGC 6 AD - 60 シャンクサイズ Shank No. 型番 Model 長さL寸法 Length L アドバンス仕様 Advance spec 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck 図 把握径 Fig Capacity φd L1 L - 60 29 - 75 43 - 90 58 -105 73 - SGC6AD -120 1 1.0∼6.0 88 -135 103 -165 133 -200 168 - 60 29 - 75 43 - 90 58 -105 73 - SGC8AD -120 1 1.0∼8.0 88 -135 103 -165 133 -200 168 BT40 - 60 29 - 75 43 - 90 58 -105 73 - SGC10AD -120 1 2.0∼10.0 88 -135 103 -165 132.5 -200 167.5 - 60 29 - 75 42.5 - 90 57.5 -105 72.5 - SGC12AD -120 1 3.0∼12.5 88 -135 103 -165 132.5 -200 168 質量 φD1 Weight (kg) 29.0 31.1 33.2 35.3 37.3 41.5 46.4 33.5 35.6 37.7 39.8 41.9 46.1 51.0 38.1 40.2 42.3 44.4 46.5 46.8 50.5 44.8 46.9 49.0 48.8 50.4 49.7 52.1 L1 L 標準付属 （Standard accessories） 別途お求めください。 （option） ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model H 型番 Model H 型番 Model 口径 dia. 25 APM6 26∼36 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 CW25 30 APM8-2 30∼40 CSH8 30∼40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 CW30 35 APM10-2 33∼43 CSH10 33∼43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 CW35 42 APM12-2 40∼55 CSH12 40∼55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 CW42 1.10 1.20 1.20 1.30 1.40 SGN6AD 1.60 1.80 2.20 1.10 1.20 1.20 1.30 1.40 SGN8AD 1.60 1.80 2.20 1.10 1.20 1.30 1.40 1.60 SGN10AD 1.70 2.10 2.60 1.30 1.40 1.60 1.80 2.00 SGN12AD 2.20 2.50 3.00 P106 P110 P112 コレット Collet P92 レンチ Wrench 型番 Model P118 60 
• ▲TOP

---

•
• ページ： 62
• BT40-SGC_AD スーパーG1チャック アドバンス Super G1 chuck Advance クーラントシールスクリュ （長さ調整ねじ） H φD1 Coolant sealing back up screw （Length adjustment bolt） φD φd 図1 Fig1 L1 L クーラントシールスクリュ （長さ調整ねじ） H Coolant sealing back up screw （Length adjustment bolt） φD φd 図2 Fig2 BT40 - SGC 6 AD - 60 シャンクサイズ Shank No. 型番 Model 長さL寸法 Length L アドバンス仕様 Advance spec 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck 図 把握径 Fig Capacity φd L1 L - 60 29 - 75 44 - 105 74 -SGC16AD 2 3.0∼16.0 - 135 104 - 165 134 - 200 169 - 60 30 BT40 - 75 44 - 105 74 89 -SGC20AD - 120 2 3.0∼20.0 - 135 104 - 165 134 - 200 169 質量 φD1 Weight (kg) - L1 L 標準付属 （Standard accessories） ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model 型番 Model 50 APM16-2 55 APM20-2 1.40 1.60 1.90 SGN16AD 2.40 2.80 3.30 1.20 1.50 2.00 2.20 SGN20AD 2.40 2.90 3.50 P106 61 別途お求めください。 （option） コレット Collet レンチ Wrench 型番 Model 口径 dia. 40∼55 CSH16 45∼60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 CW50 50∼65 CSH20 50∼65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 CW55 H P110 P112 H P92 型番 Model P118 
• ▲TOP

---

•
• ページ： 63

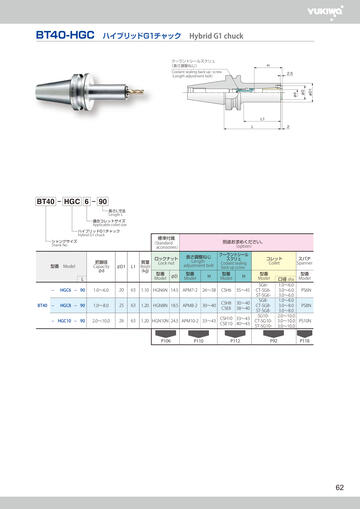

• ハイブリッドG1チャック Hybrid G1 chuck クーラントシールスクリュ （長さ調整ねじ） H Coolant sealing back up screw （Length adjustment bolt） φD φd 2.5 φD1 BT40-HGC L1 L 2 BT40 - HGC 6 - 90 長さL寸法 Length L 適合コレットサイズ Applicable collet size ハイブリッドG1チャック Hybrid G1 chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model φD1 L1 質量 Weight (kg) L 別途お求めください。 （option） ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model 型番 Model H 型番 Model H φD - HGC6 - 90 1.0∼6.0 20 63 1.10 HGN6N 14.5 APM7-2 26∼38 CSH6 35∼45 BT40 - HGC8 - 90 1.0∼8.0 25 63 1.20 HGN8N 18.5 APM8-2 30∼40 CSH8 CSE8 30∼40 38∼40 - HGC10 - 90 2.0∼10.0 26 63 1.20 HGN10N 24.5 APM10-2 33∼43 P106 P110 CSH10 33∼43 CSE10 40∼43 P112 コレット Collet 型番 Model SG6CT-SG6ST-SG6SG8CT-SG8ST-SG8SG10CT-SG10ST-SG10P92 スパナ Spanner 型番 口径 dia. Model 1.0∼6.0 PS6N 3.0∼6.0 3.0∼6.0 1.0∼8.0 PS8N 3.0∼8.0 3.0∼8.0 2.0∼10.0 3.0∼10.0 PS10N 3.0∼10.0 P118 62 
• ▲TOP

---

•
• ページ： 64

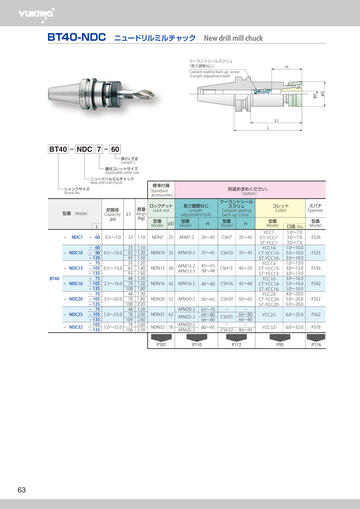

• BT40-NDC ニュードリルミルチャック New drill mill chuck クーラントシールスクリュ （長さ調整ねじ） H φD φd Coolant sealing back up screw （Length adjustment bolt） L1 L BT40 - NDC 7 - 60 長さL寸法 Length L 適合コレットサイズ Applicable collet size ニュードリルミルチャック New drill mill chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model L1 質量 Weight (kg) L - NDC7 - NDC10 - NDC13 BT40 - NDC16 - NDC20 - NDC25 - NDC32 - 60 - 60 - 90 - 120 - 75 - 105 - 135 - 75 - 105 - 135 - 75 - 105 - 135 - 75 - 105 - 135 - 105 - 135 0.5∼7.0 0.5∼10.0 0.5∼13.0 2.5∼16.0 3.5∼20.0 5.0∼25.0 5.0∼32.0 33 1.10 33 63 93 33 63 93 48 78 108 48 78 108 48 78 109 78 108 1.10 1.30 1.50 1.20 1.40 1.60 1.20 1.50 1.80 1.30 1.80 2.20 1.30 2.00 2.60 2.00 2.50 ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model H 型番 Model H NDN7 25 APM7-2 26∼45 CSH7 35∼45 NDN10 33 APM10-2 35∼45 CSH10 35∼45 NDN13 36 APM13-2 APM13-3 45∼55 38∼48 CSH13 45∼55 NDN16 42 APM16-2 40∼60 CSH16 45∼60 NDN20 52 APM20-2 50∼65 CSH20 50∼65 APM20-2 63∼70 64∼80 66∼80 - 64∼80 66∼80 80∼95 NDN25 62 NDN32 76 P107 63 別途お求めください。 （option） APM25-2 APM20-2 APM25-2 80∼95 P110 CSH25 CSH32 P112 コレット Collet 型番 Model スパナ Spanner 型番 Model YCC7CT-YCC7ST-YCC7YCC10CT-YCC10ST-YCC10YCC13CT-YCC13ST-YCC13YCC16CT-YCC16ST-YCC16YCC20CT-YCC20ST-YCC20- 口径 dia. 1.0∼7.0 3.0∼7.0 3.0∼7.0 1.0∼10.0 3.0∼10.0 3.0∼10.0 1.0∼13.0 3.0∼13.0 3.0∼13.0 3.0∼16.0 5.0∼16.0 5.0∼16.0 4.0∼20.0 5.0∼20.0 5.0∼20.0 YCC25- 6.0∼25.0 FS62 YCC32- 6.0∼32.0 FS76 P95 FS26 FS33 FS36 FS42 FS52 P116 
• ▲TOP

---

•
• ページ： 65

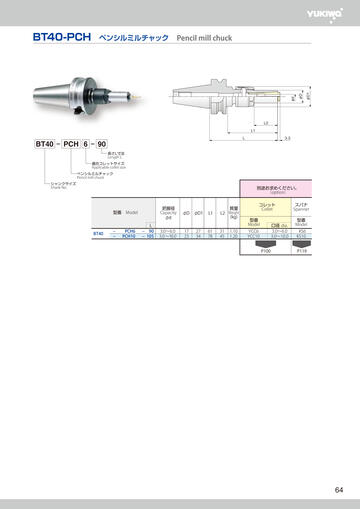

• φD φD1 ペンシルミルチャック Pencil mill chuck φd BT40-PCH L2 L1 L BT40 - PCH 6 - 90 3.3 長さL寸法 Length L 適合コレットサイズ Applicable collet size ペンシルミルチャック Pencil mill chuck シャンクサイズ Shank No. 別途お求めください。 （option） 把握径 Capacity φd 型番 Model BT40 - PCH6 PCH10 L - 90 - 105 3.0∼6.0 3.0∼10.0 φD 17 23 φD1 27 34 L1 61 78 質量 L2 Weight (kg) 31 45 1.10 1.20 コレット Collet 型番 Model 口径 dia. 3.0∼6.0 3.0∼10.0 YCC6 YCC10 P100 スパナ Spanner 型番 Model KS6 KS10 P119 64 
• ▲TOP

---

•
• ページ： 66

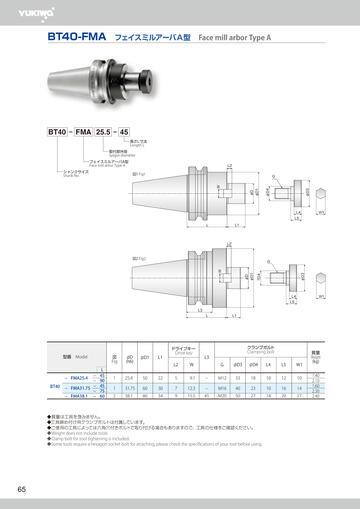

• BT40-FMA フェイスミルアーバＡ型 Face mill arbor Type A BT40 - FMA 25.5 - 45 長さL寸法 Length L 取付部外径 Spigot diameter フェイスミルアーバA型 Face mill arbor Type A L2 図1 Fig1 φD4 φD φD1 W G φD3 シャンクサイズ Shank No. L4 W1 L5 L L1 L2 図2 Fig2 φD3 ?D4 φD φD1 W G L4 L5 W1 L3 L 型番 Model - FMA31.75 - FMA38.1 - FMA25.4 BT40 L 45 90 45 75 60 図 Fig φD (h6) φD1 1 25.4 50 22 1 31.75 60 2 38.1 80 L1 ドライブキー Drive key L1 クランプボルト Clamping bolt L3 G φD3 φD4 L4 L5 W1 - M12 33 18 10 12 10 12.3 - M16 40 23 10 16 14 15.5 45 M20 50 27 14 20 17 L2 W 5 9.1 30 7 34 9 ◆質量は工具を含みません。 ◆工具締め付け用クランプボルトは付属しています。 ◆ご使用の工具によっては六角穴付きボルトで取り付ける場合もありますので、工具の仕様をご確認ください。 ◆Weight does not include tools. ◆Clamp bolt for tool tightening is included. ◆Some tools require a hexagon socket bolt for attaching, please check the specifications of your tool before using. 65 質量 Weight (kg) 1.40 2.10 1.60 2.30 2.40 
• ▲TOP

---

•
• ページ： 67

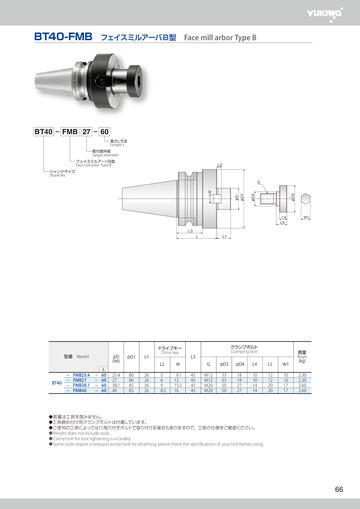

• BT40-FMB フェイスミルアーバＢ型 Face mill arbor Type B BT40 - FMB 27 - 60 長さL寸法 Length L 取付部外径 Spigot diameter フェイスミルアーバB型 Face mill arbor Type B L2 シャンクサイズ Shank No. φD3 φD4 φD φD1 W G L4 L5 W1 L3 L 型番 Model BT40 - FMB25.4 FMB27 FMB38.1 FMB40 - L 60 60 60 60 φD (h6) φD1 25.4 27 38.1 40 80 80 85 85 L1 26 26 26 26 ドライブキー Drive key L2 W 5 6 9 8.5 9.1 12 15.5 16 L1 クランプボルト Clamping bolt L3 45 45 45 45 G φD3 φD4 L4 L5 W1 M12 M12 M20 M20 33 33 50 50 18 18 27 27 10 10 14 14 12 12 20 20 10 10 17 17 質量 Weight (kg) 2.30 2.30 2.60 2.60 ◆質量は工具を含みません。 ◆工具締め付け用クランプボルトは付属しています。 ◆ご使用の工具によっては六角穴付きボルトで取り付ける場合もありますので、工具の仕様をご確認ください。 ◆Weight does not include tools. ◆Clamp bolt for tool tightening is included. ◆Some tools require a hexagon socket bolt for attaching, please check the specifications of your tool before using. 66 
• ▲TOP

---

•
• ページ： 68

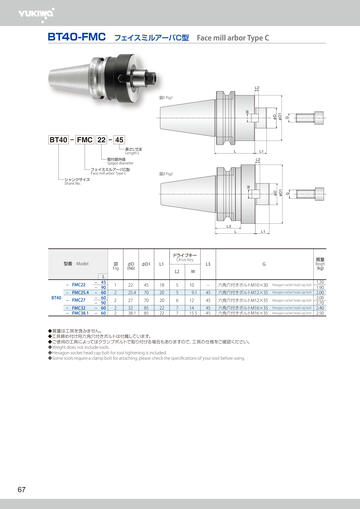

• BT40-FMC フェイスミルアーバC型 Face mill arbor Type C L2 φD φD1 G φD φD1 G W 図1 Fig1 BT40 - FMC 22 - 45 長さL寸法 Length L L L1 L2 取付部外径 Spigot diameter フェイスミルアーバC型 Face mill arbor Type C 図2 Fig2 W シャンクサイズ Shank No. L3 L 型番 Model - FMC22 BT40 - FMC25.4 - FMC27 - FMC32 - FMC38.1 - L 45 90 60 60 90 60 60 図 Fig φD (h6) φD1 1 22 45 2 25.4 2 27 2 2 32 38.1 L1 ドライブキー Drive key L2 W 18 5 10 70 20 5 70 20 6 12 85 85 22 22 7 7 14 15.5 9.1 L3 質量 Weight (kg) G - 六角穴付きボルトM10×30 Hexagon socket head cap bolt 45 六角穴付きボルトM12×35 Hexagon socket head cap bolt 45 六角穴付きボルトM12×35 Hexagon socket head cap bolt 45 45 六角穴付きボルトM16×35 六角穴付きボルトM16×35 Hexagon socket head cap bolt Hexagon socket head cap bolt ◆質量は工具を含みません。 ◆工具締め付け用六角穴付きボルトは付属しています。 ◆ご使用の工具によってはクランプボルトで取り付ける場合もありますので、工具の仕様をご確認ください。 ◆Weight does not include tools. ◆Hexagon socket head cap bolt for tool tightening is included. ◆Some tools require a clamp bolt for attaching, please check the specifications of your tool before using. 67 L1 1.20 1.90 2.00 2.00 2.70 2.40 2.50 
• ▲TOP

---

•
• ページ： 69

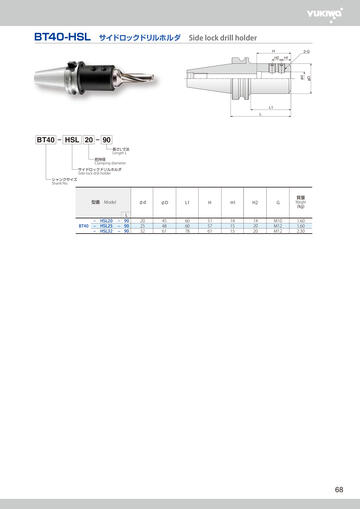

• サイドロックドリルホルダ Side lock drill holder H 2-G H1 φd H2 φD BT40-HSL L1 L BT40 - HSL 20 - 90 長さL寸法 Length L 把持径 Clamping diameter サイドロックドリルホルダ Side lock drill holder シャンクサイズ Shank No. 型番 Model BT40 - HSL20 - HSL25 - HSL32 L - 90 - 90 - 90 φd φD L1 H H1 H2 G 質量 Weight (kg) 20 25 32 45 48 61 60 60 78 51 57 61 14 15 15 14 20 20 M10 M12 M12 1.60 1.60 2.30 68 
• ▲TOP

---

•
• ページ： 70

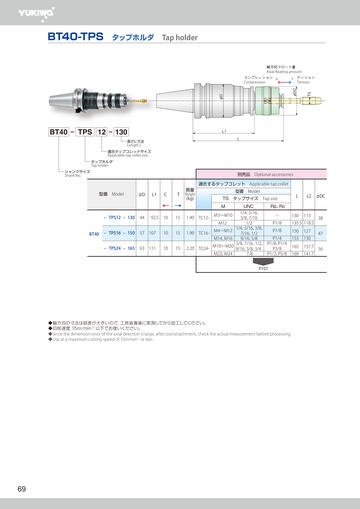

• BT40-TPS タップホルダ Tap holder 軸方向フロート量 Axial floating amount φD BT40 - TPS 12 - 130 テンション Tension T TS C φDC コンプレッション Compression L1 L 長さL寸法 Length L 適合タップコレットサイズ Applicable tap collet size タップホルダ Tap holder シャンクサイズ Shank No. 別売品 Optional accessories BT40 φD - TPS12 - 130 44 - TPS16 - 150 57 - TPS24 - 165 63 L1 92.5 C T ↓ 型番 Model ↓ 適合するタップコレット Applicable tap collet 質量 Weight (kg) 型番 Model TS タップサイズ Tap size       M 10 15 1.40 TC12- 107 10 15 1.90 TC16- 111 10 15 2.20 TC24- M3∼M10 M12 M4∼M12 M14、M16 M10∼M20 M22、M24 UNC L2 130 113 φDC Rp、Rc 1/4、5/16、 3/8、7/16 P1/8 1/2 1/4、5/16、3/8、 P1/8 7/16、1/2 P1/4 9/16、5/8 3/8、7/16、1/2、 P1/8、P1/4 P3/8 9/16、5/8、3/4 P1/2、P5/8 7/8 P101 ◆軸方向の寸法は誤差が大きいので、工具装着後に実測してから加工してください。 ◆切削速度 15m/min -1 以下でお使いください。 ◆Since the dimension error of the axial direction is large, after tool attachment, check the actual measurement before processing. ◆Use at a maximum cutting speed of 15m/min-1 or less. 69 L 135.5 118.5 150 127 153 130 165 137.7 169 141.7 38 47 56 
• ▲TOP

---

•
• ページ： 71

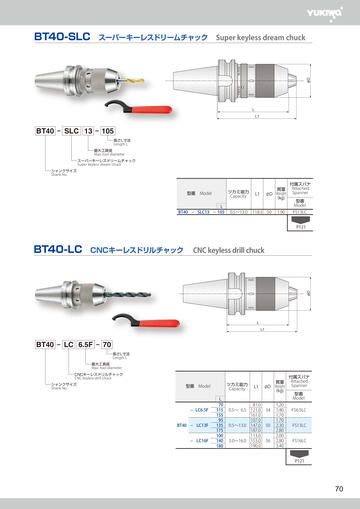

• スーパーキーレスドリームチャック Super keyless dream chuck FREE φD LOCK BT40-SLC L L1 BT40 - SLC 13 - 105 長さL寸法 Length L 最大工具径 Max. tool diameter スーパーキーレスドリームチャック Super keyless dream chuck シャンクサイズ Shank No. 型番 Model L BT40 - SLC13 - 105 質量 φD Weight (kg) ツカミ能力 Capacity L1 0.5∼13.0 118.5 50 1.90 付属スパナ Attached Spanner 型番 Model FS13LC P121 CNCキーレスドリルチャック  CNC keyless drill chuck φD BT40-LC L L1 BT40 - LC 6.5F - 70 長さL寸法 Length L 最大工具径 Max. tool diameter CNCキーレスドリルチャック CNC keyless drill chuck シャンクサイズ Shank No. ツカミ能力 Capacity 型番 Model - LC6.5F BT40 - LC13F - LC16F L 70 115 155 95 135 175 100 140 180 0.5∼ 6.5 0.5∼13.0 3.0∼16.0 L1 81.0 121.0 161.0 107.0 147.0 187.0 113.0 153.0 190.0 質量 φD Weight (kg) 34 50 56 1.20 1.40 1.70 1.70 2.30 2.80 2.00 2.80 3.40 付属スパナ Attached Spanner 型番 Model FS6.5LC FS13LC FS16LC P121 70 
• ▲TOP

---

•
• ページ： 72

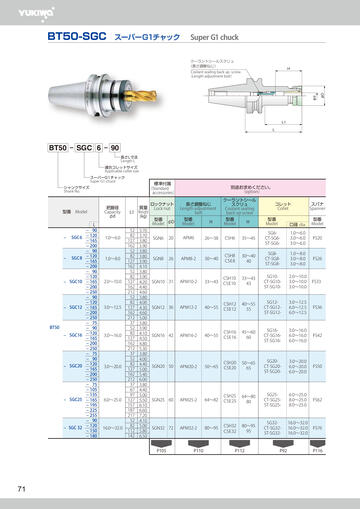

• スーパーG1チャック  Super G1 chuck クーラントシールスクリュ （長さ調整ねじ） H φd Coolant sealing back up screw （Length adjustment bolt） φD BT50-SGC L1 L BT50 - SGC 6 - 90 長さL寸法 Length L 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 型番 Model - SGC 6 - SGC8 - SGC10 - SGC12 BT50 - SGC16 - SGC20 - SGC25 - SGC 32 L - 90 - 120 - 165 - 200 - 90 - 120 - 165 - 200 - 90 - 120 - 165 - 200 - 250 - 90 - 120 - 165 - 200 - 250 - 75 - 90 - 120 - 165 - 200 - 250 - 75 - 90 - 120 - 165 - 200 - 250 - 75 - 105 - 135 - 165 - 195 - 225 - 255 - 90 - 120 - 150 - 180 把握径 Capacity φd 1.0∼6.0 1.0∼8.0 2.0∼10.0 3.0∼12.5 3.0∼16.0 3.0∼20.0 6.0∼25.0 16.0∼32.0 質量 L1 Weight (kg) 52 82 127 162 52 82 127 162 52 82 127 162 212 52 82 127 162 212 37 52 82 127 162 212 37 52 82 127 162 212 37 67 97 127 157 187 217 52 82 112 142 3.70 3.70 3.80 3.90 3.80 3.80 3.90 4.10 3.80 3.90 4.20 4.40 4.60 3.80 4.00 4.30 4.60 5.00 3.80 3.90 4.10 4.50 4.80 5.30 3.80 4.00 4.40 5.00 5.40 6.00 3.80 4.40 5.00 5.50 6.10 6.60 7.20 4.10 5.00 5.80 6.50 ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw コレット Collet スパナ Spanner 型番 Model φD 型番 Model H 型番 Model H 型番 Model 口径 dia. SGN6 20 APM6 26∼38 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 FS20 SGN8 26 APM8-2 30∼40 CSH8 CSE8 30∼40 40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 FS26 SGN10 31 APM10-2 33∼43 CSH10 CSE10 33∼43 43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 FS33 SGN12 36 APM12-2 40∼55 CSH12 CSE12 40∼55 55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 FS36 SGN16 42 APM16-2 40∼55 CSH16 CSE16 45∼60 60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 FS42 SGN20 50 APM20-2 50∼65 CSH20 CSE20 50∼65 65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 FS50 SGN25 60 APM25-2 64∼82 CSH25 CSE25 64∼80 80 SG25CT-SG25ST-SG25- 6.0∼25.0 8.0∼25.0 8.0∼25.0 FS62 SGN32 72 APM32-2 80∼95 CSH32 CSE32 80∼95 95 SG32CT-SG32ST-SG32- 16.0∼32.0 16.0∼32.0 16.0∼32.0 FS76 P105 71 別途お求めください。 （option） P110 P112 P92 型番 Model P116 
• ▲TOP

---

•
• ページ： 73

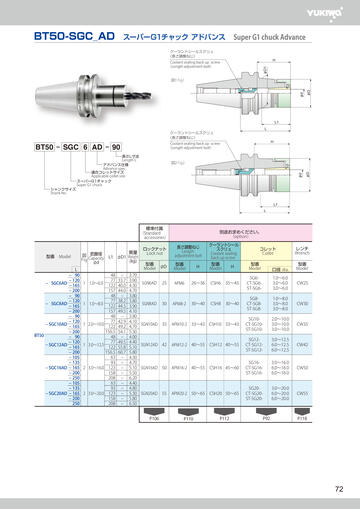

• BT50-SGC_AD スーパーG1チャック アドバンス Super G1 chuck Advance クーラントシールスクリュ （長さ調整ねじ） H φD1 Coolant sealing back up screw （Length adjustment bolt） φD φd 図1 Fig1 L1 L クーラントシールスクリュ （長さ調整ねじ） BT50 - SGC 6 AD - 90 シャンクサイズ Shank No. H Coolant sealing back up screw （Length adjustment bolt） 長さL寸法 Length L アドバンス仕様 Advance spec 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck φD φd 図2 Fig2 L1 L 標準付属 （Standard accessories） 型番 Model - SGC6AD - SGC8AD - SGC10AD BT50 - SGC12AD - SGC16AD - SGC20AD L - 90 - 120 - 165 - 200 - 90 - 120 - 165 - 200 - 90 - 120 - 165 - 200 - 90 - 120 - 165 - 200 - 105 - 135 - 165 - 200 - 250 - 105 - 135 - 165 - 200 250 図 把握径 Fig Capacity φd 1 1.0∼6.0 1 1.0∼8.0 1 2.0∼10.0 1 3.0∼12.5 2 3.0∼16.0 2 3.0∼20.0 質量 L1 φD1 Weight (kg) 48 77 122 157 48 77 122 157 48 77 122 156.5 48 77 122 156.5 63 93 123 158 208 63 93 123 158 208 33.7 40.0 44.0 38.2 44.5 49.5 42.9 49.2 54.1 49.5 55.8 60.7 - 3.70 3.90 4.30 4.70 3.80 3.80 3.90 4.10 3.80 4.10 4.70 5.30 4.00 4.40 5.10 5.80 4.30 4.70 5.10 5.50 6.20 4.40 4.80 5.30 5.80 6.50 別途お求めください。 （option） ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model H 型番 Model H 型番 Model 口径 dia. SGN6AD 25 APM6 26∼36 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 CW25 SGN8AD 30 APM8-2 30∼40 CSH8 30∼40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 CW30 SGN10AD 35 APM10-2 33∼43 CSH10 33∼43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 CW35 SGN12AD 42 APM12-2 40∼55 CSH12 40∼55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 CW42 SGN16AD 50 APM16-2 40∼55 CSH16 45∼60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 CW50 SGN20AD 55 APM20-2 50∼65 CSH20 50∼65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 CW55 P106 P110 P112 コレット Collet P92 レンチ Wrench 型番 Model P118 72 
• ▲TOP

---

•
• ページ： 74

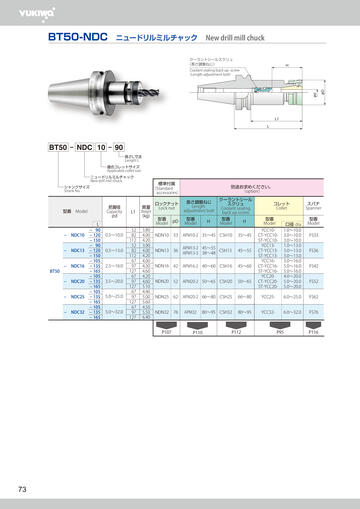

• BT50-NDC ニュードリルミルチャック New drill mill chuck クーラントシールスクリュ （長さ調整ねじ） H φD φd Coolant sealing back up screw （Length adjustment bolt） L1 L BT50 - NDC 10 - 90 長さL寸法 Length L 適合コレットサイズ Applicable collet size ニュードリルミルチャック New drill mill chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model BT50 - NDC10 - NDC13 - NDC16 - NDC20 - NDC25 - NDC32 L - 90 - 120 - 150 - 90 - 120 - 150 - 105 - 135 - 165 - 105 - 135 - 165 - 105 - 135 - 165 - 105 - 135 - 165 0.5∼10.0 0.5∼13.0 2.5∼16.0 3.5∼20.0 5.0∼25.0 5.0∼32.0 L1 52 82 112 52 82 112 67 97 127 67 97 127 67 97 127 67 97 127 質量 Weight (kg) 3.80 4.00 4.20 3.90 4.00 4.20 4.00 4.30 4.60 4.20 4.60 5.10 4.40 5.00 5.60 4.50 5.50 6.40 ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model 型番 Model H H 型番 Model 66∼80 YCC25- 6.0∼25.0 FS62 80∼95 YCC32- 6.0∼32.0 FS76 APM10-2 35∼45 CSH10 35∼45 NDN13 36 APM13-2 45∼55 CSH13 APM13-3 38∼48 45∼55 NDN16 42 APM16-2 40∼60 CSH16 45∼60 NDN20 52 APM20-2 50∼65 CSH20 50∼65 NDN25 62 APM20-2 66∼80 CSH25 NDN32 76 80∼95 CSH32 P110 型番 Model スパナ Spanner YCC10CT-YCC10ST-YCC10YCC13CT-YCC13ST-YCC13YCC16CT-YCC16ST-YCC16YCC20CT-YCC20ST-YCC20- 33 APM32 コレット Collet 口径 dia. 1.0∼10.0 3.0∼10.0 3.0∼10.0 1.0∼13.0 3.0∼13.0 3.0∼13.0 3.0∼16.0 5.0∼16.0 5.0∼16.0 4.0∼20.0 5.0∼20.0 5.0∼20.0 NDN10 P107 73 別途お求めください。 （option） P112 P95 FS33 FS36 FS42 FS52 P116 
• ▲TOP

---

•
• ページ： 75

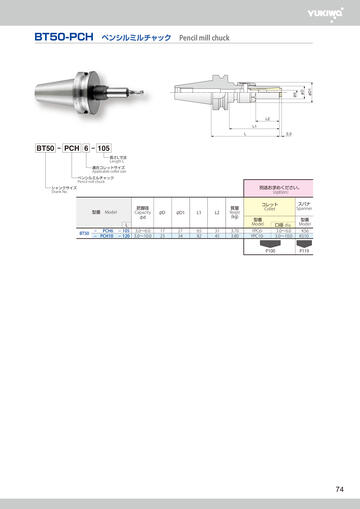

• φD φD1 ペンシルミルチャック Pencil mill chuck φd BT50-PCH L2 L1 L 3.3 BT50 - PCH 6 - 105 長さL寸法 Length L 適合コレットサイズ Applicable collet size ペンシルミルチャック Pencil mill chuck 別途お求めください。 （option） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model BT50 - PCH6 - PCH10 L - 105 - 120 3.0∼6.0 3.0∼10.0 φD 17 23 φD1 27 34 L1 65 82 L2 31 45 質量 Weight (kg) 3.70 3.80 コレット Collet 型番 Model YPC6YPC10- 口径 dia. 3.0∼6.0 3.0∼10.0 P100 スパナ Spanner 型番 Model KS6 KS10 P119 74 
• ▲TOP

---

•
• ページ： 76

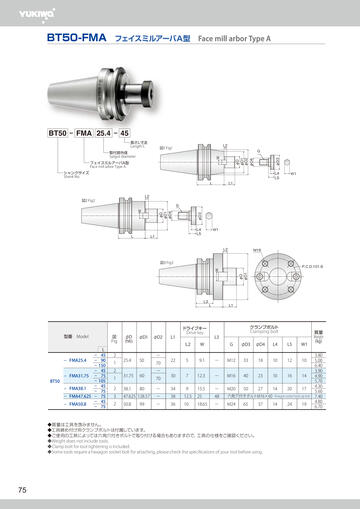

• BT50-FMA フェイスミルアーバA型 Face mill arbor Type A BT50 - FMA 25.4 - 45 L2 図1 Fig1 G φD φD1 φD2 φD4 W 取付部外径 Spigot diameter フェイスミルアーバA型 Face mill arbor Type A φD3 長さL寸法 Length L L4 L5 シャンクサイズ Shank No. L W1 L1 L2 図2 Fig2 L φD3 φD φD1 φD4 W G L4 L5 L1 W1 L2 M16 図3 Fig3 φD φD1 W P.C.D.101.6 L3 図 Fig 型番 Model - FMA31.75 BT50 - FMA38.1 - FMA47.625 - FMA50.8 - FMA25.4 L 45 90 150 45 75 105 45 75 75 45 75 2 φD (h6) φD1 φD2 − L1 ドライブキー Drive key L L1 クランプボルト Clamping bolt L3 G φD3 φD4 L4 L5 W1 − M12 33 18 10 12 10 12.3 − M16 40 23 10 16 14 50 27 14 20 17 L2 W 22 5 9.1 30 7 25.4 50 31.75 60 2 38.1 80 − 34 9 15.5 − M20 3 47.625 128.57 − 38 12.5 25 48 六角穴付きボルトM16×60 Hexagon socket head cap bolt 2 50.8 − 36 10 18.65 − M24 1 2 1 99 70 − 70 65 37 ◆質量は工具を含みません。 ◆工具締め付け用クランプボルトは付属しています。 ◆ご使用の工具によっては六角穴付きボルトで取り付ける場合もありますので、工具の仕様をご確認ください。 ◆Weight does not include tools. ◆Clamp bolt for tool tightening is included. ◆Some tools require a hexagon socket bolt for attaching, please check the specifications of your tool before using. 75 14 24 19 質量 Weight (kg) 3.80 5.00 6.40 3.90 4.90 5.70 4.30 5.60 7.40 4.80 6.70 
• ▲TOP

---

•
• ページ： 77

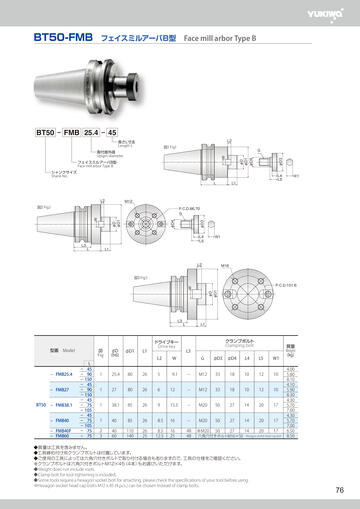

• BT50-FMB フェイスミルアーバB型 Face mill arbor Type B BT50 - FMB 25.4 - 45 L2 図1 Fig1 G φD φD1 φD4 W 取付部外径 Spigot diameter フェイスミルアーバB型 Face mill arbor Type B φD3 長さL寸法 Length L シャンクサイズ Shank No. L L2 L4 L5 L1 W1 M12 図2 Fig2 L3 φD3 φD4 φD φD1 W P.C.D.66.70 G L4 L5 L W1 L1 L2 M16 図3 Fig3 φD φD1 W P.C.D.101.6 L3 型番 Model - FMB25.4 - FMB27 BT50 - FMB38.1 - FMB40 - FMB40F - FMB60 - L 45 90 150 45 90 150 45 75 105 45 75 105 75 75 図 Fig φD (h6) φD1 1 25.4 80 1 27 1 L1 ドライブキー Drive key L L1 クランプボルト Clamping bolt L3 G φD3 φD4 L4 L5 W1 - M12 33 18 10 12 10 12 - M12 33 18 10 12 10 9 15.5 - M20 50 27 14 20 17 26 8.5 16 - M20 50 27 14 20 17 26 25 8.5 12.5 16 25 48 48 L2 W 26 5 9.1 80 26 6 38.1 85 26 1 40 85 2 3 40 60 110 140 ※M20 50 27 14 20 17 六角穴付きボルトM16×50 Hexagon socket head cap bolt ◆質量は工具を含みません。 ◆工具締め付け用クランプボルトは付属しています。 ◆ご使用の工具によっては六角穴付きボルトで取り付ける場合もありますので、工具の仕様をご確認ください。 ※クランプボルトは六角穴付きボルトＭ12×45（4本）もお選びいただけます。 ◆Weight does not include tools. ◆Clamp bolt for tool tightening is included. ◆Some tools require a hexagon socket bolt for attaching, please check the specifications of your tool before using. ※Hexagon socket head cap bolts M12 x 45 (4 pcs.) can be chosen instead of clamp bolts. 質量 Weight (kg) 4.00 5.80 8.10 4.10 5.90 8.30 4.30 5.70 7.00 4.30 5.70 7.00 6.50 8.50 76 
• ▲TOP

---

•
• ページ： 78

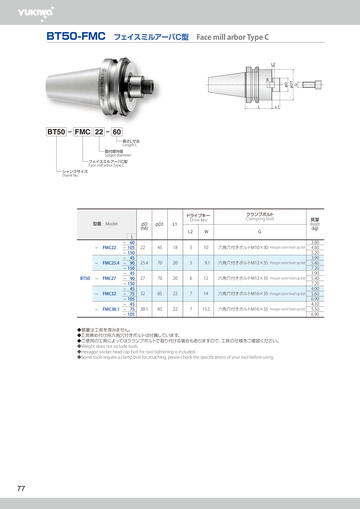

• BT50-FMC フェイスミルアーバC型 Face mill arbor Type C L φD φD1 G W L2 L1 BT50 - FMC 22 - 60 長さL寸法 Length L 取付部外径 Spigot diameter フェイスミルアーバC型 Face mill arbor Type C シャンクサイズ Shank No. φD (h6) 型番 Model BT50 - FMC25.4 FMC27 FMC32 FMC38.1 FMC22 L 60 105 150 45 90 150 45 90 150 45 75 105 45 75 105 φD1 L1 ドライブキー Drive key L2 W クランプボルト Clamping bolt G 22 45 18 5 10 六角穴付きボルトM10×30 Hexagon socket head cap bolt 25.4 70 20 5 9.1 六角穴付きボルトM12×35 Hexagon socket head cap bolt 27 70 20 6 12 六角穴付きボルトM12×35 Hexagon socket head cap bolt 32 85 22 7 14 六角穴付きボルトM16×35 Hexagon socket head cap bolt 38.1 85 22 7 15.5 六角穴付きボルトM16×35 Hexagon socket head cap bolt ◆質量は工具を含みません。 ◆工具締め付け用六角穴付きボルトは付属しています。 ◆ご使用の工具によってはクランプボルトで取り付ける場合もありますので、工具の仕様をご確認ください。 ◆Weight does not include tools. ◆Hexagon socket head cap bolt for tool tightening is included. ◆Some tools require a clamp bolt for attaching, please check the specifications of your tool before using. 77 質量 Weight (kg) 3.80 4.60 5.20 3.90 5.40 7.20 3.90 5.40 7.20 4.00 5.60 6.90 4.10 5.50 6.90 
• ▲TOP

---

•
• ページ： 79
• BT50-HSL サイドロックドリルホルダ  Side lock drill holder H 2-G φd H1 φD H2 L1 L BT50 - HSL 20 - 135 長さL寸法 Length L 把持径 Clamping diameter サイドロックドリルホルダ Side lock drill holder シャンクサイズ Shank No. 型番 Model BT50 - HSL20 HSL25 HSL32 HSL40 - L 135 105 105 105 φd φD L1 H H1 H2 G 質量 Weight (kg) 20 25 32 40 45 48 61 68 94 64 64 64 51 57 61 71 14 15 15 15 14 20 20 25 M10 M12 M12 M14 4.50 4.20 4.60 4.70 78 
• ▲TOP

---

•
• ページ： 80

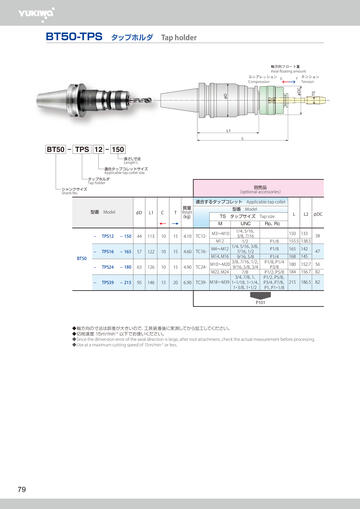

• BT50-TPS タップホルダ Tap holder 軸方向フロート量 Axial floating amount C T テンション Tension TS φD φDC コンプレッション Compression L1 L BT50 - TPS 12 - 150 長さL寸法 Length L 適合タップコレットサイズ Applicable tap collet size タップホルダ Tap holder 別売品 （optional accessories） シャンクサイズ Shank No. L1 C T ↓ φD 型番 Model ↓ 適合するタップコレット Applicable tap collet 質量 Weight (kg) 型番 Model TS タップサイズ Tap size       M M3∼M10 - TPS12 - 150 44 113 10 15 4.10 TC12- - TPS16 - 165 57 122 10 15 4.60 TC16- - TPS24 - 180 63 126 10 15 4.90 TC24- - TPS39 - 215 95 146 15 20 6.90 TC39- M18∼M39 BT50 M12 M4∼M12 M14、M16 M10∼M20 M22、M24 UNC L L2 150 133 φDC Rp、Rc 1/4、5/16、 3/8、7/16 1/2 1/4、5/16、3/8、 7/16、1/2 9/16、5/8 3/8、7/16、1/2、 9/16、5/8、3/4 7/8 3/4、7/8、1、 1・1/18、1・1/4、 1・3/8、1・1/2 155.5 138.5 P1/8 165 142 P1/4 P1/8、P1/4 P3/8 P1/2、P5/8 P1/2、P5/8、 P3/4、P7/8、 P1、P1・1/8 168 145 180 152.7 56 184 156.7 82 215 186.5 82 P101 ◆軸方向の寸法は誤差が大きいので、工具装着後に実測してから加工してください。 ◆切削速度 15m/min -1 以下でお使いください。 ◆Since the dimension error of the axial direction is large, after tool attachment, check the actual measurement before processing. ◆Use at a maximum cutting speed of 15m/min-1 or less. 79 38 P1/8 47 
• ▲TOP

---

•
• ページ： 81

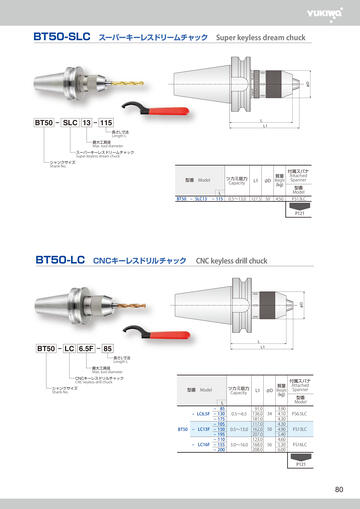

• スーパーキーレスドリームチャック Super keyless dream chuck FREE φD LOCK BT50-SLC BT50 - SLC 13 - 115 L L1 長さL寸法 Length L 最大工具径 Max. tool diameter スーパーキーレスドリームチャック Super keyless dream chuck シャンクサイズ Shank No. 型番 Model BT50 - SLC13 L - 115 質量 φD Weight (kg) ツカミ能力 Capacity L1 0.5∼13.0 127.5 50 4.50 付属スパナ Attached Spanner 型番 Model FS13LC P121 CNCキーレスドリルチャック  CNC keyless drill chuck φD BT50-LC L BT50 - LC 6.5F - 85 L1 長さL寸法 Length L 最大工具径 Max. tool diameter CNCキーレスドリルチャック CNC keyless drill chuck シャンクサイズ Shank No. ツカミ能力 Capacity 型番 Model - LC6.5F BT50 - LC13F - LC16F - L 85 130 175 105 150 195 110 155 200 0.5∼6.5 0.5∼13.0 3.0∼16.0 L1 91.0 136.0 181.0 117.0 162.0 207.0 123.0 168.0 208.0 質量 φD Weight (kg) 34 50 56 3.90 4.10 4.30 4.30 4.90 5.40 4.60 5.30 6.00 付属スパナ Attached Spanner 型番 Model FS6.5LC FS13LC FS16LC P121 80 
• ▲TOP

---

•
• ページ： 81

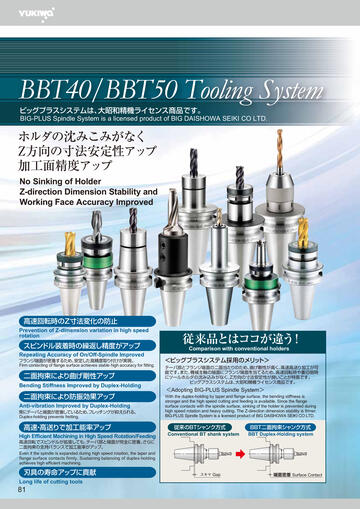

• BBT40/BBT50 Tooling System ビッグプラスシステムは、大昭和精機ライセンス商品です。 BIG-PLUS Spindle System is a licensed product of BIG DAISHOWA SEIKI CO LTD. ホルダの沈みこみがなく Z方向の寸法安定性アップ 加工面精度アップ No Sinking of Holder Z-direction Dimension Stability and Working Face Accuracy Improved 高速回転時のZ寸法変化の防止 Prevention of Z-dimension variation in high speed rotation スピンドル装着時の繰返し精度がアップ Repeating Accuracy of On/Off-Spindle Improved フランジ端面が密着するため、安定した高精度取り付けが実現。 Firm contacting of flange surface achieves stable high accuracy for fitting. 二面拘束により曲げ剛性アップ Bending Stiffness Improved by Duplex-Holding 二面拘束により防振効果アップ Anti-vibration Improved by Duplex-Holding 常にテーパと端面が密着しているため、 フレッチングが抑えられる。 Duplex-holding prevents fretting. 高速・高送りで加工能率アップ High Efficient Machining in High Speed Rotation/Feeding 従来品とはココが違う！ Comparison with conventional holders ＜ビッグプラスシステム採用のメリット＞ テーパ部とフランジ端面の二面当たりのため、曲げ剛性が高く、高速高送り加工が可 能です。また、機械主軸の端面にフランジ端面を当てるため、高速回転時や重切削時 にツールホルダの沈み込みがなく、Z方向の寸法安定性が良いことが特長です。 ビッグプラスシステムは、大昭和精機ライセンス商品です。 ＜Adopting BIG-PLUS Spindle System＞ With the duplex-holding by taper and flange surface, the bending stiffness is stronger and the high speed cutting and feeding is available. Since the flange surface contacts with the spindle surface, sinking of the holder is prevented during high speed rotation and heavy cutting. The Z-direction dimension stability is firmer. BIG-PLUS Spindle System is a licensed product of BIG DAISHOWA SEIKI CO LTD. 従来のBTシャンク方式 Conventional BT shank system BBT二面拘束シャンク方式 BBT Duplex-Holding system 高速回転でスピンドルが拡張しても、 テーパ部と端面が完全に密着。さらに 二面拘束の支持バランスで加工能率がアップ。 Even if the spindle is expanded during high speed rotation, the taper and flange surface contacts firmly, Sustaining balancing of duplex-holding achieves high efficient machining. 刃具の寿命アップに貢献 Long life of cutting tools 81 スキマ Gap 端面密着 Surface Contact 
• ▲TOP

---

•
• ページ： 83

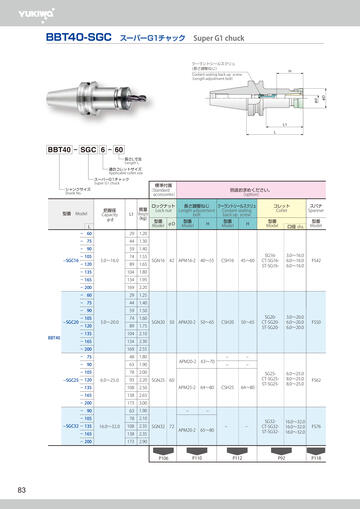

• スーパーG1チャック Super G1 chuck クーラントシールスクリュ （長さ調整ねじ） H φd Coolant sealing back up screw （Length adjustment bolt） φD BBT40-SGC L1 L BBT40 - SGC 6 - 60 長さL寸法 Length L 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model 質量 L1 Weight (kg) L - SGC6 - SGC8 - 60 29 1.05 - 75 44 1.10 - 90 59 1.10 - 105 - 120 1.0∼6.0 - SGC10 - SGC12 89 1.15 - 135 104 1.20 - 165 134 1.20 - 200 169 1.35 - 60 29 1.15 - 75 44 1.20 - 90 59 1.20 - 105 - 120 1.0∼8.0 - 135 BBT40 74 1.10 74 1.25 89 1.30 134 1.45 - 200 169 1.55 - 60 29 1.05 - 75 44 1.15 - 90 59 1.20 - 120 2.0∼10.0 74 1.25 89 1.35 - 135 104 1.40 - 165 134 1.45 - 200 169 1.60 - 60 29 1.10 - 75 44 1.20 - 90 59 1.30 - 105 - 120 - 135 別途お求めください。 （option） 長さ調整ねじ クーラントシールスクリュ ロックナット Length adjustment Coolant sealing Lock nut bolt back up screw コレット Collet 型番 Model スパナ Spanner 型番 Model φD 型番 Model H 型番 Model H SGN6 20 APM6 26∼36 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 FS20 SGN8 26 APM8-2 30∼40 CSH8 30∼40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 FS26 SGN10 31 APM10-2 33∼43 CSH10 33∼43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 FS33 SGN12 36 APM12-2 40∼55 CSH12 40∼55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 FS36 口径 dia. 型番 Model 104 1.30 - 165 - 105 標準付属 （Standard accessories） 3.0∼12.5 74 1.40 89 1.50 104 1.60 - 165 134 1.75 - 200 169 1.95 P105 P110 P112 P92 P116 82 
• ▲TOP

---

•
• ページ： 84
• スーパーG1チャック Super G1 chuck クーラントシールスクリュ （長さ調整ねじ） H φd Coolant sealing back up screw （Length adjustment bolt） φD BBT40-SGC L1 L BBT40 - SGC 6 - 60 長さL寸法 Length L 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model 質量 L1 Weight (kg) L - SGC16 - SGC20 BBT40 - 60 29 1.20 - 75 44 1.30 - 90 59 1.40 - 105 74 1.55 89 1.65 - 120 3.0∼16.0 - 135 104 1.80 - 165 134 1.95 - 200 169 2.20 - 60 29 1.25 - 75 44 1.40 - 90 59 1.50 - 105 74 1.60 89 1.75 - 135 104 2.10 - 165 134 2.30 - 200 169 2.55 - 75 48 1.80 - 90 63 1.90 - 105 78 2.00 93 2.20 - 135 108 2.50 - 165 138 2.65 - 200 173 3.00 - 90 63 1.90 - 105 78 2.10 108 2.35 - 165 138 2.35 - 200 173 2.90 - 120 - SGC25 - 120 - SGC32 - 135 3.0∼20.0 6.0∼25.0 16.0∼32.0 長さ調整ねじ クーラントシールスクリュ ロックナット Length adjustment Coolant sealing Lock nut bolt back up screw 型番 Model φD 型番 Model H 型番 Model H コレット Collet 型番 Model 口径 dia. スパナ Spanner 型番 Model SGN16 42 APM16-2 40∼55 CSH16 45∼60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 FS42 SGN20 50 APM20-2 50∼65 CSH20 50∼65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 FS50 APM20-2 63∼70 - - - SG25CT-SG25ST-SG25- 6.0∼25.0 8.0∼25.0 8.0∼25.0 FS62 SG32CT-SG32ST-SG32- 16.0∼32.0 16.0∼32.0 16.0∼32.0 FS76 SGN25 SGN32 P106 83 別途お求めください。 （option） 60 72 APM25-2 64∼80 - - APM20-2 65∼80 P110 CSH25 64∼80 - - P112 P92 P118 
• ▲TOP

---

•
• ページ： 85

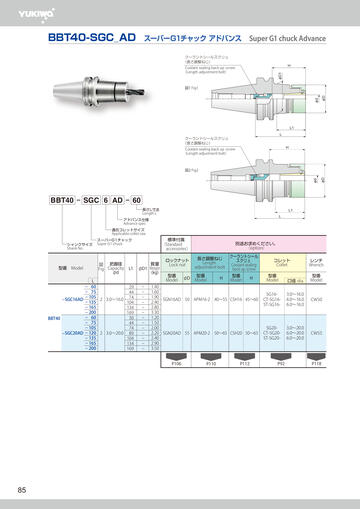

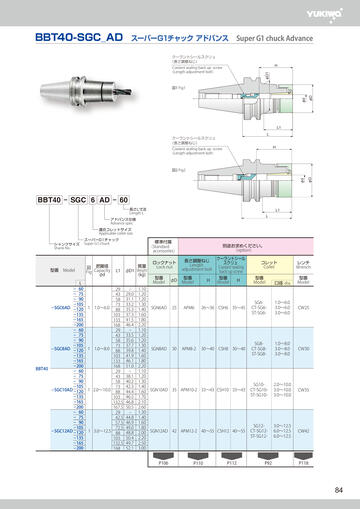

• BBT40-SGC_AD スーパーG1チャック アドバンス Super G1 chuck Advance クーラントシールスクリュ （長さ調整ねじ） H φD1 Coolant sealing back up screw （Length adjustment bolt） φD φd 図1 Fig1 L1 L クーラントシールスクリュ （長さ調整ねじ） H Coolant sealing back up screw （Length adjustment bolt） φD φd 図2 Fig2 BBT40 - SGC 6 AD - 60 長さL寸法 Length L L1 L アドバンス仕様 Advance spec 適合コレットサイズ Applicable collet size シャンクサイズ Shank No. 型番 Model スーパーG1チャック Super G1 chuck 図 把握径 Fig Capacity φd L1 L - 60 29 - 75 43 - 90 58 -105 73 - SGC6AD -120 1 1.0∼6.0 88 -135 103 -165 133 -200 168 - 60 29 - 75 43 - 90 58 -105 73 - SGC8AD -120 1 1.0∼8.0 88 -135 103 -165 133 -200 168 BBT40 - 60 29 - 75 43 - 90 58 -105 73 - SGC10AD -120 1 2.0∼10.0 88 -135 103 -165 132.5 -200 167.5 - 60 29 - 75 42.5 - 90 57.5 -105 72.5 - SGC12AD -120 1 3.0∼12.5 88 -135 103 -165 132.5 -200 168 標準付属 （Standard accessories） 質量 φD1 Weight (kg) 29.0 31.1 33.2 35.3 37.3 41.5 46.4 33.5 35.6 37.7 39.8 41.9 46.1 51.0 38.1 40.2 42.3 44.4 46.5 46.8 50.5 44.8 46.9 49.0 48.8 50.4 49.7 52.1 別途お求めください。 （option） ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model H 型番 Model H 型番 Model 口径 dia. 25 APM6 26∼36 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 CW25 30 APM8-2 30∼40 CSH8 30∼40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 CW30 35 APM10-2 33∼43 CSH10 33∼43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 CW35 42 APM12-2 40∼55 CSH12 40∼55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 CW42 1.10 1.20 1.20 1.30 1.40 SGN6AD 1.60 1.80 2.20 1.10 1.20 1.20 1.30 1.40 SGN8AD 1.60 1.80 2.20 1.10 1.20 1.30 1.40 1.60 SGN10AD 1.70 2.10 2.60 1.30 1.40 1.60 1.80 2.00 SGN12AD 2.20 2.50 3.00 P106 P110 P112 コレット Collet P92 レンチ Wrench 型番 Model P118 84 
• ▲TOP

---

•
• ページ： 86
• BBT40-SGC_AD スーパーG1チャック アドバンス Super G1 chuck Advance クーラントシールスクリュ （長さ調整ねじ） H φD1 Coolant sealing back up screw （Length adjustment bolt） φD φd 図1 Fig1 L1 L クーラントシールスクリュ （長さ調整ねじ） H Coolant sealing back up screw （Length adjustment bolt） φD φd 図2 Fig2 BBT40 - SGC 6 AD - 60 長さL寸法 Length L L1 L アドバンス仕様 Advance spec 適合コレットサイズ Applicable collet size シャンクサイズ Shank No. 型番 Model 標準付属 （Standard accessories） スーパーG1チャック Super G1 chuck 図 把握径 Fig Capacity φd L1 L - 60 29 - 75 44 - 105 74 -SGC16AD 2 3.0∼16.0 - 135 104 - 165 134 - 200 169 - 60 30 BBT40 - 75 44 - 105 74 -SGC20AD - 120 2 3.0∼20.0 89 - 135 104 - 165 134 - 200 169 質量 φD1 Weight (kg) - ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model 型番 Model 50 APM16-2 55 APM20-2 1.40 1.60 1.90 SGN16AD 2.40 2.80 3.30 1.20 1.50 2.00 2.20 SGN20AD 2.40 2.90 3.50 P106 85 別途お求めください。 （option） コレット Collet レンチ Wrench 型番 Model 口径 dia. 40∼55 CSH16 45∼60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 CW50 50∼65 CSH20 50∼65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 CW55 H P110 P112 H P92 型番 Model P118 
• ▲TOP

---

•
• ページ： 87

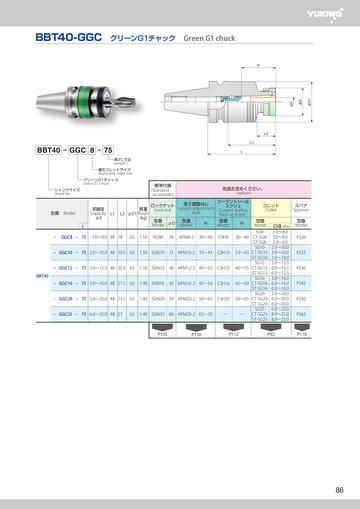

• BBT40-GGC グリーンG1チャック Green G1 chuck φD1 φD φd H L2 L1 BBT40 - GGC 8 - 75 L 長さL寸法 Length L 適合コレットサイズ Applicable collet size グリーンG1チャック Green G1 chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model L1 質量 L2 φD1 Weight (kg) L 1.0∼8.0 48 18 別途お求めください。 （option） 長さ調整ねじ ロックナット Length adjustment Lock nut bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model H 型番 Model APM8-2 62 1.50 SGN8 26 30∼40 CSH8 - GGC10 - 75 2.0∼10.0 48 19.5 62 1.50 SGN10 31 APM10-2 33∼43 CSH10 - GGC12 - 75 3.0∼12.5 48 20.5 62 1.50 SGN12 36 APM12-2 40∼55 CSH12 - GGC16 - 75 3.0∼16.0 48 21.5 62 1.40 SGN16 42 APM16-2 45∼54 CSH16 - GGC20 - 75 3.0∼20.0 48 23.5 62 1.40 SGN20 50 APM20-2 50∼65 CSH20 - GGC25 - 75 6.0∼25.0 48 27 62 1.40 SGN25 60 APM20-2 63∼70  ー - GGC8 - 75 BBT40 P105 P110 H コレット Collet 型番 Model SG830∼40 CT-SG8ST-SG8SG1033∼43 CT-SG10ST-SG10SG1240∼55 CT-SG12ST-SG12SG1645∼60 CT-SG16ST-SG16SG2050∼65 CT-SG20ST-SG20SG25CT-SG25ー ST-SG25- P112 口径 dia. 1.0∼8.0 3.0∼8.0 3.0∼8.0 2.0∼10.0 3.0∼10.0 3.0∼10.0 3.0∼12.5 6.0∼12.5 6.0∼12.5 3.0∼16.0 6.0∼16.0 6.0∼16.0 3.0∼20.0 6.0∼20.0 6.0∼20.0 6.0∼25.0 8.0∼25.0 8.0∼25.0 P92 スパナ Spanner 型番 Model FS26 FS33 FS36 FS42 FS50 FS62 P116 86 
• ▲TOP

---

•
• ページ： 88

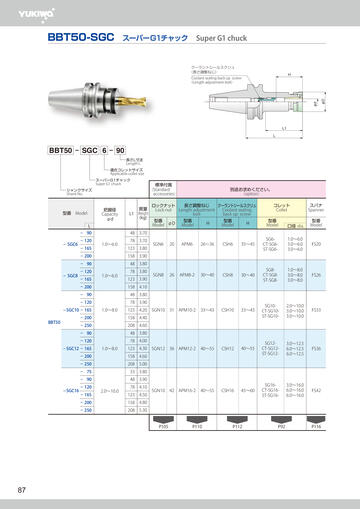

• スーパーG1チャック Super G1 chuck クーラントシールスクリュ （長さ調整ねじ） H φd Coolant sealing back up screw （Length adjustment bolt） φD BBT50-SGC L1 L BBT50 - SGC 6 - 90 長さL寸法 Length L 適合コレットサイズ Applicable collet size スーパーG1チャック Super G1 chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model 質量 L1 Weight (kg) L - 90 - SGC6 - SGC8 48 3.70 78 3.70 123 3.80 - 200 158 3.90 - 90 48 3.80 - 120 78 3.80 123 3.90 - 200 158 4.10 - 90 48 3.80 - 120 78 3.90 123 4.20 - 200 158 4.40 - 250 208 4.60 - 90 48 3.80 - 120 78 4.00 123 4.30 - 200 158 4.60 - 250 208 5.00 - 75 33 3.80 - 90 48 3.90 78 4.10 123 4.50 - 200 158 4.80 - 250 208 5.30 - 120 - 165 - 165 - SGC10 - 165 BBT50 - SGC12 - 165 - SGC16 - 120 - 165 1.0∼6.0 1.0∼6.0 1.0∼8.0 1.0∼8.0 2.0∼10.0 長さ調整ねじ クーラントシールスクリュ ロックナット Length adjustment Coolant sealing Lock nut bolt back up screw コレット Collet 型番 Model H 型番 Model H SGN6 20 APM6 26∼36 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 FS20 SGN8 26 APM8-2 30∼40 CSH8 30∼40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 FS26 SGN10 31 APM10-2 33∼43 CSH10 33∼43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 FS33 SGN12 36 APM12-2 40∼55 CSH12 40∼55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 FS36 SGN10 42 APM16-2 40∼55 CSH16 45∼60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 FS42 P110 P112 型番 Model スパナ Spanner 型番 Model φD P105 87 別途お求めください。 （option） P92 口径 dia. 型番 Model P116 
• ▲TOP

---

•
• ページ： 89

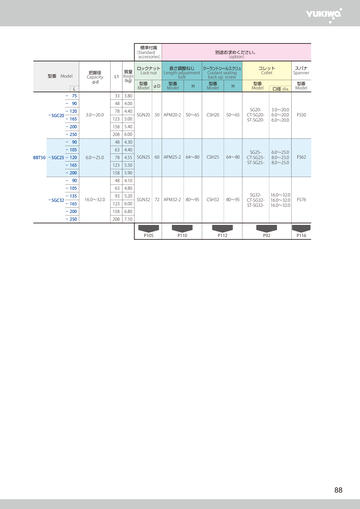

• 標準付属 （Standard accessories） 把握径 Capacity φd 型番 Model 質量 L1 Weight (kg) L - SGC20 - 75 33 3.80 - 90 48 4.00 - 120 78 4.40 123 5.00 - 200 158 5.40 - 250 208 6.00 - 90 48 4.30 - 105 63 4.40 78 4.55 - 165 123 5.50 - 200 158 5.90 - 90 48 4.10 - 105 63 4.80 - 135 93 5.20 123 6.00 - 200 158 6.80 - 250 208 7.10 - 165 BBT50 - SGC25 - 120 - SGC32 - 165 3.0∼20.0 6.0∼25.0 16.0∼32.0 別途お求めください。 （option） 長さ調整ねじ クーラントシールスクリュ ロックナット Length adjustment Coolant sealing Lock nut bolt back up screw 型番 Model φD 型番 Model H 型番 Model H コレット Collet 型番 Model 口径 dia. スパナ Spanner 型番 Model SGN20 50 APM20-2 50∼65 CSH20 50∼65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 FS50 SGN25 60 APM25-2 64∼80 CSH25 64∼80 SG25CT-SG25ST-SG25- 6.0∼25.0 8.0∼25.0 8.0∼25.0 FS62 SGN32 72 APM32-2 80∼95 CSH32 80∼95 SG32CT-SG32ST-SG32- 16.0∼32.0 16.0∼32.0 16.0∼32.0 FS76 P105 P110 P112 P92 P116 88 
• ▲TOP

---

•
• ページ： 90

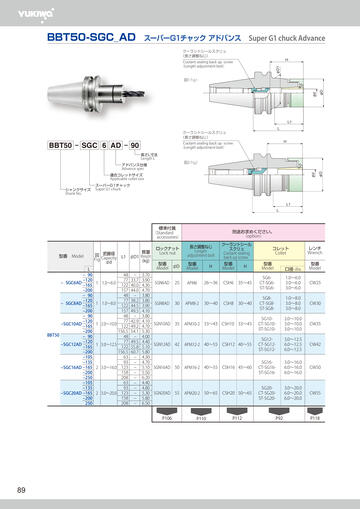

• BBT50-SGC_AD スーパーG1チャック アドバンス Super G1 chuck Advance クーラントシールスクリュ （長さ調整ねじ） H φD1 Coolant sealing back up screw （Length adjustment bolt） φD φd 図1 Fig1 L1 L クーラントシールスクリュ （長さ調整ねじ） BBT50 - SGC 6 AD - 90 H Coolant sealing back up screw （Length adjustment bolt） 長さL寸法 Length L φd 適合コレットサイズ Applicable collet size シャンクサイズ Shank No. φD 図2 Fig2 アドバンス仕様 Advance spec スーパーG1チャック Super G1 chuck L1 L 標準付属 （Standard accessories） 型番 Model L - 90 -120 - SGC6AD -165 -200 - 90 -120 - SGC8AD -165 -200 - 90 -120 -SGC10AD -165 -200 BBT50 - 90 -120 -SGC12AD -165 -200 -105 -135 -SGC16AD -165 -200 -250 -105 -135 -SGC20AD -165 -200 250 図 把握径 Fig Capacity φd 1 1.0∼6.0 1 1.0∼8.0 1 2.0∼10.0 1 3.0∼12.5 2 3.0∼16.0 2 3.0∼20.0 質量 L1 φD1 Weight (kg) 48 77 122 157 48 77 122 157 48 77 122 156.5 48 77 122 156.5 63 93 123 158 208 63 93 123 158 208 33.7 40.0 44.0 38.2 44.5 49.5 42.9 49.2 54.1 49.5 55.8 60.7 - 3.70 3.90 4.30 4.70 3.80 3.80 3.90 4.10 3.80 4.10 4.70 5.30 4.00 4.40 5.10 5.80 4.30 4.70 5.10 5.50 6.20 4.40 4.80 5.30 5.80 6.50 ロックナット Lock nut 長さ調整ねじ Length adjustment bolt クーラントシール スクリュ Coolant sealing back up screw 型番 Model φD 型番 Model H 型番 Model H 型番 Model 口径 dia. SGN6AD 25 APM6 26∼36 CSH6 35∼45 SG6CT-SG6ST-SG6- 1.0∼6.0 3.0∼6.0 3.0∼6.0 CW25 SGN8AD 30 APM8-2 30∼40 CSH8 30∼40 SG8CT-SG8ST-SG8- 1.0∼8.0 3.0∼8.0 3.0∼8.0 CW30 SGN10AD 35 APM10-2 33∼43 CSH10 33∼43 SG10CT-SG10ST-SG10- 2.0∼10.0 3.0∼10.0 3.0∼10.0 CW35 SGN12AD 42 APM12-2 40∼55 CSH12 40∼55 SG12CT-SG12ST-SG12- 3.0∼12.5 6.0∼12.5 6.0∼12.5 CW42 SGN16AD 50 APM16-2 40∼55 CSH16 45∼60 SG16CT-SG16ST-SG16- 3.0∼16.0 6.0∼16.0 6.0∼16.0 CW50 SGN20AD 55 APM20-2 50∼65 CSH20 50∼65 SG20CT-SG20ST-SG20- 3.0∼20.0 6.0∼20.0 6.0∼20.0 CW55 P106 89 別途お求めください。 （option） P110 P112 コレット Collet P92 レンチ Wrench 型番 Model P118 
• ▲TOP

---

•
• ページ： 91

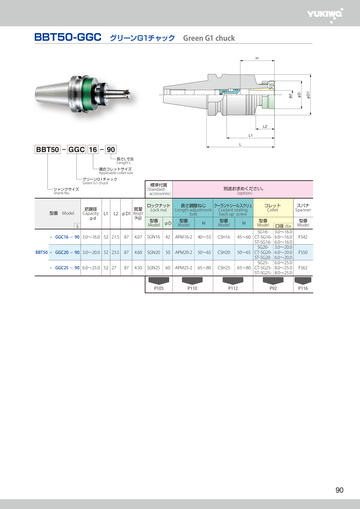

• BBT50-GGC グリーンG1チャック Green G1 chuck φD φD1 φd H L2 L1 L BBT50 - GGC 16 - 90 長さL寸法 Length L 適合コレットサイズ Applicable collet size グリーンG1チャック Green G1 chuck 標準付属 （Standard accessories） シャンクサイズ Shank No. 把握径 Capacity φd 型番 Model L1 質量 L2 φD1 Weight (kg) L ロックナット Lock nut 型番 Model φD 別途お求めください。 （option） クーラントシールスクリュ 長さ調整ねじ Coolant sealing Length adjustment back up screw bolt 型番 Model H 型番 Model - GGC16 - 90 3.0∼16.0 52 21.5 87 4.07 SGN16 42 APM16-2 40∼55 CSH16 BBT50 - GGC20 - 90 3.0∼20.0 52 23.5 87 4.60 SGN20 50 APM20-2 50∼65 CSH20 87 4.50 SGN25 60 APM25-2 65∼80 CSH25 - GGC25 - 90 6.0∼25.0 52 27 P105 P110 H コレット Collet 型番 Model SG1645∼60 CT-SG16ST-SG16SG2050∼65 CT-SG20ST-SG20SG2565∼80 CT-SG25ST-SG25- P112 口径 dia. 3.0∼16.0 6.0∼16.0 6.0∼16.0 3.0∼20.0 6.0∼20.0 6.0∼20.0 6.0∼25.0 8.0∼25.0 8.0∼25.0 P92 スパナ Spanner 型番 Model FS42 FS50 FS62 P116 90 
• ▲TOP

---

•
• ページ： 91
• コレット Collet ■コレット比較表  適合は、チャックのページでご確認ください。 ■Collet comparison table  See each chuck pages for collet applicable. New drill mill chuck Pencil mill chuck Tap holder ニュードリルミルチャック ペンシルミルチャック タップホルダ フローティングタップチャック Floating tap chuck Hybrid G1 chuck Green G1 chuck ハイブリッドG1チャック グリーンG1チャック スーパーG1チャック Super G1 chuck 91 製品名 Product name ページ Page 型番 Model スーパーG1チャック アドバンス Super G1 chuck Advance 適用可能なチャック Suitable chuck 備考 Remarks CT-SG SGクーラントコレット・ センタースルー SG coolant collet by center through 93 オイルホール付きドリル用 For drills with center-through oil hole ST-SG SGクーラントコレット・ サイドスルー SG coolant collet by side through 94 スルースピンドルクーラント の一般工具用 For general tools used with coolantthrough spindle YCC ドリルミルコレット Drill mill collet 95 広い把握範囲 Wide gripping diameter range CT-YCC YCCクーラントコレット・ センタースルー YCC coolant collet by center through 97 オイルホール付きドリル用 For drills with center-through oil hole ST-YCC YCCクーラントコレット・ サイドースルー YCC coolant collet by side through 98 YPC ペンシルミルコレット Pencil mill collet 100 小径用φ 3-10 For small diameter φ3-10 TC タップコレット Tap collet 101 専用機、汎用機、NC機用 For dedicated machines, generalpurpose machines, and NC machines YCT タッピングコレット Tapping collet 102 NDC GGC 高精度、高速加工用 For high precision and high speed machining TPS PCH スルースピンドルクーラント の一般工具用 For general tools used with coolantthrough spindle NDC HGC 92 SGC SGコレット SG collet SGC_AD SG _ シンクロタップ機能のないNC機用 For NC machines without synchro tap function 
• ▲TOP

---

•
• ページ： 93
• 
• ▲TOP

---

•
• ページ： 94

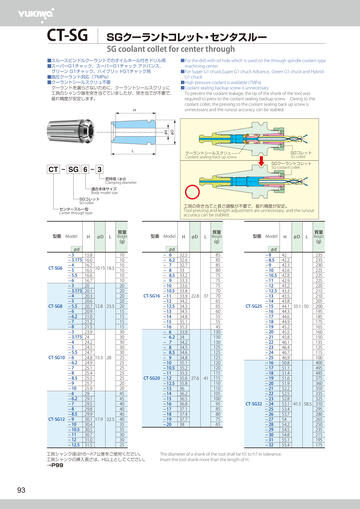

• CT-SG SGクーラントコレット・センタスルー         SG coolant collet for center through ■スルースピンドルクーラントでのオイルホール付きドリル用 ■スーパーG1チャック、スーパーG1チャック アドバンス、  グリーン G1チャック、ハイブリッドG1チャック用 ■高圧クーラント対応（7MPa） ■クーラントシールスクリュ不要 クーラントを漏らさないために、クーラントシールスクリュに  工具のシャンク端を突き当てていましたが、突き当てが不要で、  振れ精度が安定します。 φd φD H ■For the drill with oil hole which is used on the through spindle coolant type  machining center ■For Super G1 chuck,Super G1 chuck Advance, Green G1 chuck and Hybrid  G1 chuck ■High pressure coolant is available (7MPa) ■Coolant sealing backup screw is unnecessary  To prevent the coolant leakage, the tip of the shank of the tool was  required to press to the coolant sealing backup screw. Owing to the  coolant collet, the pressing to the coolant sealing back up screw is  unnecessary and the runout accuracy can be stabled. L SGコレット SG collet クーラントシールスクリュ Coolant sealing back up screw ▶ CT - SG 6 - 3 SGクーラントコレット SG coolant collet 把持径 (φd) Clamping diameter 適合本体サイズ Body model size SGコレット SG collet 工具の突き当てと長さ調整が不要で、振れ精度が安定。 Tool pressing and length adjustment are unnecessary, and the runout accuracy can be stabled. センタースルー型 Center through type 型番 Model H φd -3 - 3.175 -4 CT-SG6 -5 - 5.5 -6 -3 - 3.175 -4 -5 CT-SG8 - 5.5 -6 - 6.2 -7 -8 -3 - 3.175 -4 -5 - 5.5 CT-SG10 - 6 - 6.2 -7 -8 - 8.5 -9 - 10 -6 - 6.2 -7 -8 - 8.5 CT-SG12 - 9 - 10 - 10.5 - 11 - 12 - 12.5 15.8 16.0 16.2 16.5 16.6 16.7 20 20.1 20.3 20.6 20.7 20.9 21.0 21.2 21.5 23.9 24 24.2 24.5 24.7 24.8 24.9 25.1 25.4 25.5 25.7 25.9 29 29.1 29.5 29.8 29.9 30.1 30.4 30.5 30.7 31.0 31.5 φD L 10.15 18.5 12.8 23.5 15.3 28 17.9 32.5 質量 Weight (g) 10 10 10 10 10 10 20 20 20 20 20 15 15 15 15 30 30 30 30 30 25 25 25 25 25 20 20 45 45 40 40 40 40 35 35 30 30 25 型番 Model φd - 6 - 6.2 - 7 - 8 - 8.5 - 9 - 10 - 10.5 CT-SG16 - 11 - 12 - 12.5 - 13 - 14 - 15 - 16 - 6 - 6.2 - 7 - 8 - 8.5 - 9 - 10 - 10.5 - 11 CT-SG20 - 12 - 12.5 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 工具シャンク径はh5∼h7公差をご使用ください。 工具シャンクの挿入長さは、H以上としてください。 →P99 93 H φD 32.5 32.6 32.7 33 33.2 33.3 33.6 33.8 33.9 22.8 34.2 34.3 34.5 34.8 35.1 35.3 33.9 34 34.2 34.5 34.6 34.8 35.1 35.2 35.3 35.6 27.6 35.8 36 36.2 36.5 36.8 37.1 37.4 37.7 38 L 37 41 質量 Weight (g) 85 85 85 80 75 75 75 70 70 65 65 60 55 55 45 130 130 130 125 125 125 120 120 115 115 110 110 105 100 95 85 80 75 65 型番 Model φd -8 - 8.5 -9 - 10 - 10.5 - 11 - 12 - 12.5 - 13 - 14 CT-SG25 - 15 - 16 - 17 - 18 - 19 - 20 - 21 - 22 - 23 - 24 - 25 - 16 - 17 - 18 - 19 - 20 - 21 - 22 - 23 CT-SG32 - 24 - 25 - 26 - 27 - 28 - 29 - 30 - 31 - 32 The diameter of a shank of the tool shall be h5 to h7 in tolerance. Insert the tool shank more than the length of H. H φD L 質量 Weight (g) 42 235 42.2 235 42.3 230 42.6 225 42.8 225 42.9 225 43.2 220 43.3 215 43.5 210 43.8 205 44.1 33.1 50 200 44.3 195 44.6 185 44.9 175 45.2 165 45.5 160 45.8 150 46.1 135 46.4 125 46.7 115 46.9 100 50.8 400 51.1 495 51.4 485 51.6 375 51.9 360 52.2 350 52.5 335 52.8 325 53.1 41.5 58.5 310 53.4 295 53.7 280 54 265 54.2 250 54.5 235 54.8 215 55.1 195 55.4 175 
• ▲TOP

---

•
• ページ： 95

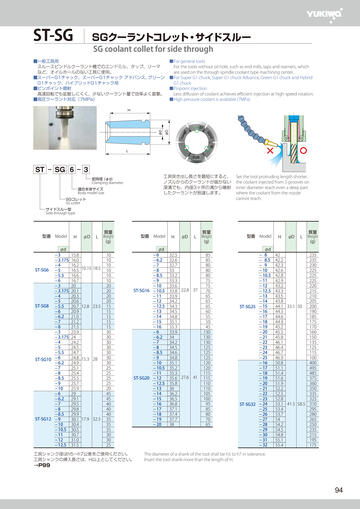

• ST-SG SGクーラントコレット・サイドスルー         SG coolant collet for side through ■一般工具用 スルースピンドルクーラント機でのエンドミル、タップ、リーマ  など、オイルホールのない工具に使用。 ■スーパーG1チャック、スーパーG1チャック アドバンス、グリーン  G1チャック、ハイブリッドG1チャック用 ■ピンポイント噴射 高速回転でも拡散しにくく、少ないクーラント量で効率よく直撃。 ■高圧クーラント対応（7MPa） ■For general tools  For the tools without oil hole, such as end mills, taps and reamers, which  are used on the through spindle coolant type machining center. ■For Super G1 chuck, Super G1 chuck Advance, Green G1 chuck and Hybrid  G1 chuck ■Pinpoint injection  Less diffusion of coolant achieves efficient injection at high-speed rotation. ■High pressure coolant is available (7MPa) φD φd H L ST - SG 6 - 3 工具突き出し長さを最短にすると、 ノズルからのクーラントが届かない 深溝でも、内径3ヶ所の溝から噴射 したクーラントが到達します。 把持径 (φd) Clamping diameter 適合本体サイズ Body model size SGコレット SG collet Set the tool protruding length shorter, the coolant injected from 3 grooves on inner diameter reach even a deep part where the coolant from the nozzle cannot reach. サイドスルー型 Side through type 型番 Model φd -3 - 3.175 -4 ST-SG6 - 5 - 5.5 -6 -3 - 3.175 -4 -5 ST-SG8 - 5.5 -6 - 6.2 -7 -8 -3 - 3.175 -4 -5 - 5.5 ST-SG10 - 6 - 6.2 -7 -8 - 8.5 -9 - 10 -6 - 6.2 -7 -8 - 8.5 ST-SG12 - 9 - 10 - 10.5 - 11 - 12 - 12.5 H 15.8 16.0 16.2 16.5 16.6 16.7 20 20.1 20.3 20.6 20.7 20.9 21.0 21.2 21.5 23.9 24 24.2 24.5 24.7 24.8 24.9 25.1 25.4 25.5 25.7 25.9 29 29.1 29.5 29.8 29.9 30.1 30.4 30.5 30.7 31.0 31.5 φD L 10.15 18.5 12.8 23.5 15.3 28 17.9 32.5 質量 Weight (g) 10 10 10 10 10 10 20 20 20 20 15 15 15 15 15 30 30 30 30 30 30 30 25 25 25 25 20 45 45 40 40 40 35 35 35 30 30 25 型番 Model φd -6 - 6.2 -7 -8 - 8.5 -9 - 10 ST-SG16 - 10.5 - 11 - 12 - 12.5 - 13 - 14 - 15 - 16 -6 - 6.2 -7 -8 - 8.5 -9 - 10 - 10.5 - 11 ST-SG20 - 12 - 12.5 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 工具シャンク径はh5∼h7公差をご使用ください。 工具シャンクの挿入長さは、H以上としてください。 →P99 H φD L 32.5 32.6 32.7 33 33.2 33.3 33.6 33.8 22.8 37 33.9 34.2 34.3 34.5 34.8 35.1 35.3 33.9 34 34.2 34.5 34.6 34.8 35.1 35.2 35.3 35.6 27.6 41 35.8 36 36.2 36.5 36.8 37.1 37.4 37.7 38 質量 Weight (g) 85 85 80 80 80 75 75 70 65 65 65 60 55 50 45 130 130 130 125 125 125 120 120 115 115 110 110 105 100 95 85 80 70 65 型番 Model φd - 8 - 8.5 - 9 - 10 - 10.5 - 11 - 12 - 12.5 - 13 - 14 ST-SG25 - 15 - 16 - 17 - 18 - 19 - 20 - 21 - 22 - 23 - 24 - 25 - 16 - 17 - 18 - 19 - 20 - 21 - 22 - 23 ST-SG32 - 24 - 25 - 26 - 27 - 28 - 29 - 30 - 31 - 32 H φD L 42 42.2 42.3 42.6 42.8 42.9 43.2 43.3 43.5 43.8 44.1 33.1 50 44.3 44.6 44.9 45.2 45.5 45.8 46.1 46.4 46.7 46.9 50.8 51.1 51.4 51.6 51.9 52.2 52.5 52.8 53.1 41.5 58.5 53.4 53.7 54 54.2 54.5 54.8 55.1 55.4 質量 Weight (g) 235 235 230 225 225 225 220 215 210 205 200 190 185 175 170 160 150 135 125 115 100 400 495 485 375 360 350 335 325 310 295 280 265 250 235 215 195 175 The diameter of a shank of the tool shall be h5 to h7 in tolerance. Insert the tool shank more than the length of H. 94 
• ▲TOP

---

•
• ページ： 96

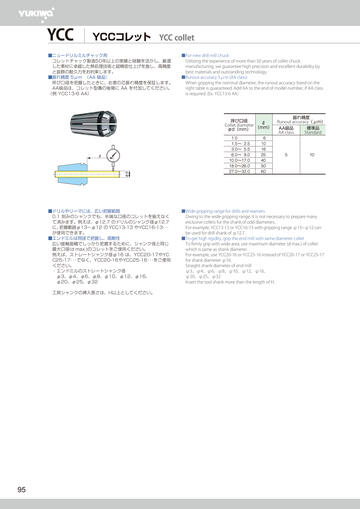

• YCC YCCコレット YCC collet ■ニュードリルミルチャック用 コレットチャック製造50年以上の実績と経験を活かし、厳選  した素材に卓越した熱処理技術と超精密仕上げを施し、高精度  と抜群の耐久力をお約束します。 ■振れ精度 5μm （AA 級品） 呼び口径を把握したときに、右表の芯振れ精度を保証します。  AA級品は、コレット型番の後尾に AA を付加してください。 （例 YCC13-6 AA） ■For new drill mill chuck  Utilizing the experience of more than 50 years of collet chuck  manufacturing, we guarantee high precision and excellent durability by  best materials and outstanding technology. ■Runout accuracy 5μm (AA class)  When gripping the nominal diameter, the runout accuracy listed on the  right table is guaranteed. Add AA to the end of model number, if AA class  is required. (Ex. YCC13-6 AA） 呼び口径 ℓ Collet diameter φd（mm） （mm） 振れ精度 Runout accuracy（μm） AA級品 標準品 AA class Standard φd ℓ ■ドリルやリーマには、広い把握範囲 0.1 刻みのシャンクでも、半端な口径のコレットを揃えなく  て済みます。例えば、φ12.7 のドリルのシャンク径φ12.7  に、把握範囲φ13∼φ12 の YCC13-13 やYCC16-13・ ・ ・  が使用できます。 ■エンドミルは同径で把握し、高剛性 広い接触面積でしっかり把握するために、シャンク径と同じ  最大口径(d max.)のコレットをご使用ください。  例えば、ストレートシャンク径φ16 は、YCC20-17やYC C25-17・ ・ ・でなく、YCC20-16やYCC25-16・ ・ ・をご使用 ください。  ・エンドミルのストレートシャンク径   φ3、φ4、φ6、φ8、φ10、φ12、φ16、   φ20、φ25、φ32  工具シャンクの挿入長さは、H以上としてください。 95 ■Wide gripping range for drills and reamers  Owing to the wide gripping range, it is not necessary to prepare many  exclusive collets for the shank of odd diameters.  For example, YCC13-13 or YCC16-13 with gripping range φ13 φ12 can  be used for drill shank of φ12.7. ■To get high rigidity, grip the end mill with same diameter collet  To firmly grip with wide area, use maximum diameter (d max.) of collet  which is same as shank diameter.  For example, use YCC20-16 or YCC25-16 instead of YCC20-17 or YCC25-17  for shank diameter φ16.  Straight shank diameter of end mill  φ3、φ4、φ6、φ8、φ10、φ12、φ16、  φ20、φ25、φ32  Insert the tool shank more than the length of H. 
• ▲TOP

---

•

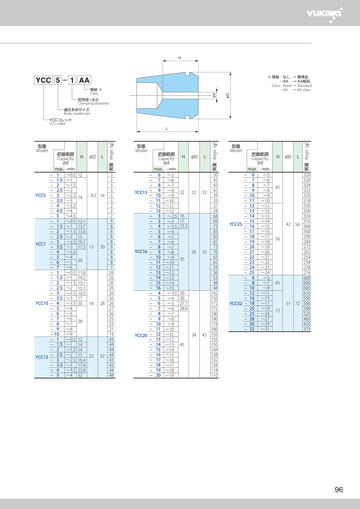

• ページ： 97
• H 等級 ※ Class 把持径 (φd) Clamping diameter φD ※ 等級：なし → 標準品   ：AA → AA級品 Class : None → Standard : AA → AA class φd YCC 5 - 1 AA 適合本体サイズ Body model size YCCコレット YCC collet H φD L 12 14 8.5 14 12.1 13.7 13.8 15 16.1 17.3 13 20 20 11.8 14.2 13.7 15.1 16.5 17 18 20 28 28 12 14 14 15 22 16.4 17.4 22.8 32 32 3 3 3 3 3 3 2 2 2 9 8 8 8 8 8 8 8 8 7 26 26 26 26 26 26 26 27 26 25 23 21 19 43 44 44 44 43 43 44 48 型番 Model YCC13 YCC16 YCC20 - 把握範囲 Capacity φd max. ∼min. 6 ∼5 7 ∼6 8 ∼7 9 ∼8 10 ∼9 11 ∼10 12 ∼11 13 ∼12 3 ∼2.5 3 ∼3 4 ∼3.5 5 ∼4 6 ∼5 7 ∼6 8 ∼7 9 ∼8 10 ∼9 11 ∼10 12 ∼11 13 ∼12 14 ∼13 15 ∼14 16 ∼15 4 ∼3.5 5 ∼4 6 ∼5 7 ∼6 8 ∼7 9 ∼8 10 ∼9 11 ∼10 12 ∼11 13 ∼12 14 ∼13 15 ∼14 16 ∼15 17 ∼16 18 ∼17 19 ∼18 20 ∼19 H 32 φD 22 L 32 16 17 23.3 26 35 35 20 26 27.7 28.6 34 45 45 50 45 43 42 39 33 31 28 68 69 73 83 83 81 73 70 63 62 59 56 53 48 44 142 150 172 172 180 180 178 160 156 156 150 144 138 132 128 118 110 型番 Model 把握範囲 Capacity φd max. ∼min. - 6 ∼5 - 7 ∼6 - 8 ∼7 - 9 ∼8 - 10 ∼9 - 11 ∼10 - 12 ∼11 - 13 ∼12 - 14 ∼13 - 15 ∼14 YCC25 - 16 ∼15 - 17 ∼16 - 18 ∼17 - 19 ∼18 - 20 ∼19 - 21 ∼20 - 22 ∼21 - 23 ∼22 - 24 ∼23 - 25 ∼24 - 6 ∼5 - 8 ∼7 - 10 ∼9 - 12 ∼11 - 16 ∼15 ∼17 YCC32 - 18 - 20 ∼19 - 25 ∼24 - 28 ∼27 - 30 ∼29 - 32 ∼31 H φD 45 42 56 45 51 72 L 質量 Weight（g） 把握範囲 Capacity φd max. ∼min. - 1 ∼0.5 - 1.5 ∼1 - 2 ∼1.5 - 2.5 ∼2 YCC5 - 3 ∼2.5 - 3.5 ∼3 - 4 ∼3.5 - 4.5 ∼4 - 5 ∼4.5 - 1 ∼0.5 - 1.5 ∼1 - 2 ∼1.5 - 2.5 ∼2 - 3 ∼2.5 YCC7 - 3.5 ∼3 - 4 ∼3.5 - 5 ∼4 - 6 ∼5 - 7 ∼6 - 1 ∼0.5 - 1.5 ∼1 - 2 ∼1.5 - 2.5 ∼2 - 3 ∼2.5 - 3.5 ∼3 YCC10 - 4 ∼3.5 - 5 ∼4 - 6 ∼5 - 7 ∼6 - 8 ∼7 - 9 ∼8 - 10 ∼9 - 1 ∼0.5 - 1.5 ∼1 - 2 ∼1.5 - 2.5 ∼2 YCC13 - 3 ∼2.5 - 3.5 ∼3 - 4 ∼3.5 - 5 ∼4 質量 Weight（g） 型番 Model 質量 Weight（g） L 328 326 328 322 320 318 330 326 324 316 56 308 300 290 284 272 262 254 238 228 214 600 600 600 610 595 72 580 590 520 460 420 375 96 
• ▲TOP

---

•
• ページ： 98

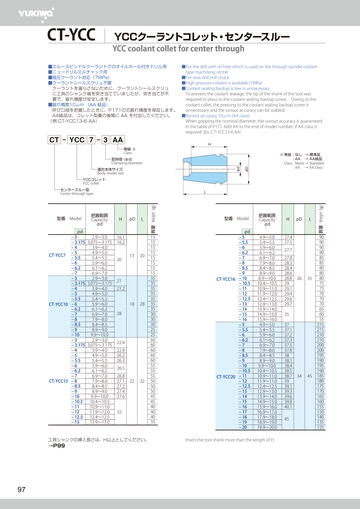

• CT-YCC YCCクーラントコレット・センタースルー       YCC coolant collet for center through ■スルースピンドルクーラントでのオイルホール付きドリル用 ■ニュードリルミルチャック用 ■高圧クーラント対応（7MPa） ■クーラントシールスクリュ不要 クーラントを漏らさないために、クーラントシールスクリュ  に工具のシャンク端を突き当てていましたが、突き当てが不  要で、振れ精度が安定します。 ■振れ精度10μm （AA 級品） 呼び口径を把握したときに、P171の芯振れ精度を保証します。  AA級品は、コレット型番の後尾に AA を付加してください。 （例 CT-YCC13-6 AA） CT - YCC 7 - 3 AA ■For the drill with oil hole which is used on the through spindle coolant  type machining center ■For new drill mill chuck ■High pressure coolant is available (7MPa) ■Coolant sealing backup screw is unnecessary  To prevent the coolant leakage, the tip of the shank of the tool was  required to press to the coolant sealing backup screw. Owing to the  coolant collet, the pressing to the coolant sealing backup screw is  unnecessary and the runout accuracy can be stabled. ■Runout accuracy 10μm (AA class)  When gripping the nominal diameter, the runout accuracy is guaranteed in the table of P171. Add AA to the end of model number, if AA class is required. (Ex. CT-YCC13-6 AA） H 等級 ※ Class ※ 等級：なし → 標準品   ：AA → AA級品 Class : None → Standard : AA → AA class 適合本体サイズ Body model size φD φd 把持径 (φd) Clamping diameter YCCコレット YCC collet センタースルー型 Center through type φd -3 2.9∼3.0 - 3.175 3.075∼3.175 -4 3.9∼4.0 -5 4.9∼5.0 CT-YCC7 - 5.5 5.4∼5.5 -6 5.9∼6.0 - 6.2 6.1∼6.2 -7 6.9∼7.0 -3 2.9∼3.0 - 3.175 3.075∼3.175 -4 3.9∼4.0 -5 4.9∼5.0 - 5.5 5.4∼5.5 5.9∼6.0 CT-YCC10 - 6 - 6.2 6.1∼6.2 -7 6.9∼7.0 -8 7.9∼8.0 - 8.5 8.4∼8.5 -9 8.9∼9.0 - 10 9.9∼10.0 -3 2.9∼3.0 - 3.175 3.075∼3.175 -4 3.9∼4.0 -5 4.9∼5.0 - 5.5 5.4∼5.5 -6 5.9∼6.0 - 6.2 6.1∼6.2 -7 6.9∼7.0 CT-YCC13 - 8 7.9∼8.0 - 8.5 8.4∼8.5 -9 8.9∼9.0 - 10 9.9∼10.0 - 10.5 10.4∼10.5 - 11 10.9∼11.0 - 12 11.9∼12.0 - 12.5 12.4∼12.5 - 13 12.9∼13.0 H φD L 16.1 16.2 20 13 20 21 21.2 18 28 28 22.4 22.9 26.2 26.3 26.5 26.8 27.1 27.2 27.4 27.6 22 32 32 工具シャンクの挿入長さは、H以上としてください。 →P99 97 15 15 15 15 15 15 15 15 35 35 35 35 35 35 35 30 30 30 25 25 60 60 60 60 60 55 55 55 50 50 50 45 45 40 40 40 35 型番 Model φd -5 - 5.5 -6 - 6.2 -7 -8 - 8.5 -9 CT-YCC16 - 10 - 10.5 - 11 - 12 - 12.5 - 13 - 14 - 15 - 16 -5 - 5.5 -6 - 6.2 -7 -8 - 8.5 -9 - 10 - 10.5 CT-YCC20 - 11 - 12 - 12.5 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 把握範囲 Capacity φd 4.9∼5.0 5.4∼5.5 5.9∼6.0 6.1∼6.2 6.9∼7.0 7.9∼8.0 8.4∼8.5 8.9∼9.0 8.9∼10.0 10.4∼10.5 10.9∼11.0 11.9∼12.0 12.4∼12.5 12.9∼13.0 13.9∼14.0 14.9∼15.0 15.9∼16.0 4.9∼5.0 5.4∼5.5 5.9∼6.0 6.1∼6.2 6.9∼7.0 7.9∼8.0 8.4∼8.5 8.9∼9.0 9.9∼10.0 10.4∼10.5 10.9∼11.0 11.9∼11.0 12.4∼12.5 12.9∼13.0 13.9∼14.0 14.9∼15.0 15.9∼16.0 16.9∼17.0 17.9∼18.0 18.9∼19.0 19.9∼20.0 Insert the tool shank more than the length of H. H φD L 27.4 27.5 27.7 27.8 28.3 28.4 28.6 28.8 29 29.1 29.4 29.6 29.7 26 35 34 45 35 37 37.1 37.2 37.3 37.5 37.8 38 38.1 38.4 38.5 38.7 39 39.1 39.3 39.6 39.8 40.1 45 質量 Weight（g） 把握範囲 Capacity φd 質量 Weight（g） 型番 Model L 90 90 90 90 85 85 80 80 80 75 75 70 70 70 65 60 55 215 215 210 210 200 200 195 190 195 190 185 180 175 170 165 160 155 150 140 135 125 
• ▲TOP

---

•
• ページ： 99

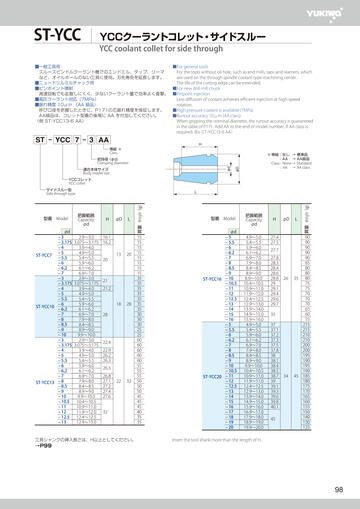

• ST-YCC YCCクーラントコレット・サイドスルー       YCC coolant collet for side through ■一般工具用 スルースピンドルクーラント機でのエンドミル、タップ、リーマ  など、オイルホールのない工具に使用。刃先寿命を延長します。 ■ニュードリルミルチャック用 ■ピンポイント噴射 高速回転でも拡散しにくく、少ないクーラント量で効率よく直撃。 ■高圧クーラント対応（7MPa） ■振れ精度 10μm （AA 級品） 呼び口径を把握したときに、P171の芯振れ精度を保証します。  AA級品は、コレット型番の後尾に AA を付加してください。 （例 ST-YCC13-6 AA） ST - YCC 7 - 3 AA ■For general tools  For the tools without oil hole, such as end mills, taps and reamers, which  are used on the through spindle coolant type machining center.  The life of the cutting edge can be extended. ■For new drill mill chuck ■Pinpoint injection  Less diffusion of coolant achieves efficient injection at high-speed  rotation. ■High pressure coolant is available (7MPa) ■Runout accuracy 10μm (AA class)  When gripping the nominal diameter, the runout accuracy is guaranteed in the table of P171. Add AA to the end of model number, if AA class is required. (Ex. CT-YCC13-6 AA） H 等級 ※ Class ※ 等級：なし → 標準品   ：AA → AA級品 Class : None → Standard : AA → AA class φd 適合本体サイズ Body model size φD 把持径 (φd) Clamping diameter YCCコレット YCC collet サイドスルー型 Side through type φd -3 2.9∼3.0 - 3.175 3.075∼3.175 -4 3.9∼4.0 -5 4.9∼5.0 ST-YCC7 - 5.5 5.4∼5.5 -6 5.9∼6.0 - 6.2 6.1∼6.2 -7 6.9∼7.0 -3 2.9∼3.0 - 3.175 3.075∼3.175 -4 3.9∼4.0 -5 4.9∼5.0 - 5.5 5.4∼5.5 -6 5.9∼6.0 ST-YCC10 - 6.2 6.1∼6.2 -7 6.9∼7.0 -8 7.9∼8.0 - 8.5 8.4∼8.5 -9 8.9∼9.0 - 10 9.9∼10.0 -3 2.9∼3.0 - 3.175 3.075∼3.175 -4 3.9∼4.0 -5 4.9∼5.0 - 5.5 5.4∼5.5 -6 5.9∼6.0 - 6.2 6.1∼6.2 -7 6.9∼7.0 7.9∼8.0 ST-YCC13 - 8 - 8.5 8.4∼8.5 -9 8.9∼9.0 - 10 9.9∼10.0 - 10.5 10.4∼10.5 - 11 10.9∼11.0 - 12 11.9∼12.0 - 12.5 12.4∼12.5 - 13 12.9∼13.0 H φD L 16.1 16.2 20 13 20 21 21.2 18 28 28 22.4 22.9 26.2 26.3 26.5 26.8 27.1 27.2 27.4 27.6 22 32 32 工具シャンクの挿入長さは、H以上としてください。 →P99 15 15 15 15 15 15 15 15 35 35 35 35 35 35 35 30 30 30 25 25 60 60 60 60 60 55 55 55 50 50 50 45 45 45 40 35 35 型番 Model φd -5 - 5.5 -6 - 6.2 -7 -8 - 8.5 -9 ST-YCC16 - 10 - 10.5 - 11 - 12 - 12.5 - 13 - 14 - 15 - 16 -5 - 5.5 -6 - 6.2 -7 -8 - 8.5 -9 - 10 - 10.5 ST-YCC20 - 11 - 12 - 12.5 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 把握範囲 Capacity φd 4.9∼5.0 5.4∼5.5 5.9∼6.0 6.1∼6.2 6.9∼7.0 7.9∼8.0 8.4∼8.5 8.9∼9.0 8.9∼10.0 10.4∼10.5 10.9∼11.0 11.9∼12.0 12.4∼12.5 12.9∼13.0 13.9∼14.0 14.9∼15.0 15.9∼16.0 4.9∼5.0 5.4∼5.5 5.9∼6.0 6.1∼6.2 6.9∼7.0 7.9∼8.0 8.4∼8.5 8.9∼9.0 9.9∼10.0 10.4∼10.5 10.9∼11.0 11.9∼11.0 12.4∼12.5 12.9∼13.0 13.9∼14.0 14.9∼15.0 15.9∼16.0 16.9∼17.0 17.9∼18.0 18.9∼19.0 19.9∼20.0 H φD L 27.4 27.5 27.7 27.8 28.3 28.4 28.6 28.8 29 29.1 29.4 29.6 29.7 26 35 34 45 35 37 37.1 37.2 37.3 37.5 37.8 38 38.1 38.4 38.5 38.7 39 39.1 39.3 39.6 39.8 40.1 45 質量 Weight（g） 把握範囲 Capacity φd 質量 Weight（g） 型番 Model L 90 90 90 90 90 85 80 80 80 75 75 70 70 70 65 60 55 215 215 210 210 200 200 195 190 195 190 185 180 175 170 165 160 155 150 140 130 125 Insert the tool shank more than the length of H. 98 
• ▲TOP

---

•
• ページ： 100

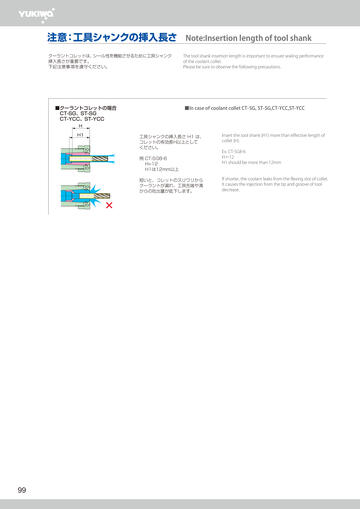

• 注意：工具シャンクの挿入長さ Note:Insertion length of tool shank クーラントコレットは、シール性を機能させるために工具シャンク 挿入長さが重要です。 下記注意事項を遵守ください。 ■クーラントコレットの場合  CT-SG、ST-SG  CT-YCC、ST-YCC The tool shank insertion length is important to ensure sealing performance of the coolant collet. Please be sure to observe the following precautions. ■In case of coolant collet CT-SG, ST-SG,CT-YCC,ST-YCC H H1 工具シャンクの挿入長さ H1 は、 コレットの有効長H以上として ください。 例 CT-SG8-6 H=12 H1は12mm以上 短いと、コレットのスリワリから クーラントが漏れ、工具先端や溝 からの吐出量が低下します。 99 Insert the tool shank (H1) more than effective length of collet (H). Ex. CT-SG8-6 H＝12 H1 should be more than 12mm If shorter, the coolant leaks from the flexing slot of collet. It causes the injection from the tip and groove of tool decrease. 
• ▲TOP

---

•
• ページ： 101

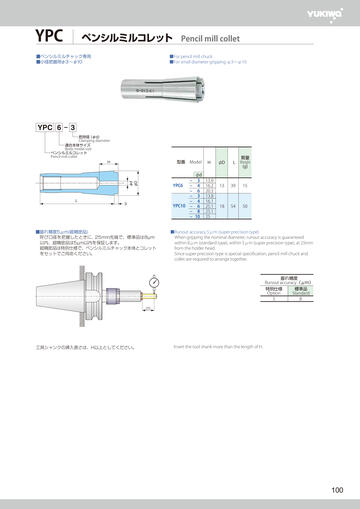

• YPC ペンシルミルコレット Pencil mill collet ■ペンシルミルチャック専用 ■小径把握用φ3∼φ10 ■For pencil mill chuck ■For small diameter gripping φ3∼φ10 YPC 6 - 3 把持径 (φd) Clamping diameter 適合本体サイズ Body model size ペンシルミルコレット Pencil mill collet H φd φD 型番 Model L YPC6 3 YPC10 ■振れ精度5μm(超精密品) 呼び口径を把握したときに、25mm先端で、標準品は8µm  以内、超精密品は5µm以内を保証します。  超精密品は特別仕様で、ペンシルミルチャック本体とコレット  をセットでご用命ください。 φd - 3 - 4 - 6 - 3 - 4 - 6 - 8 - 10 H 13.9 16.2 20.3 13.8 16.1 25.1 25.1 25 φD L 質量 Weight (g) 13 39 15 18 54 50 ■Runout accuracy 5μm (super precision type)  When gripping the nominal diameter, runout accuracy is guaranteed  within 8μm (standard type), within 5μm (super precision type), at 25mm  from the holder head.  Since super precision type is special specification, pencil mill chuck and  collet are required to arrange together. 振れ精度 Runout accuracy（μm） 特別仕様 標準品 Option Standard 5 8 25 工具シャンクの挿入長さは、H以上としてください。  Insert the tool shank more than the length of H. 100 
• ▲TOP

---

•
• ページ： 102

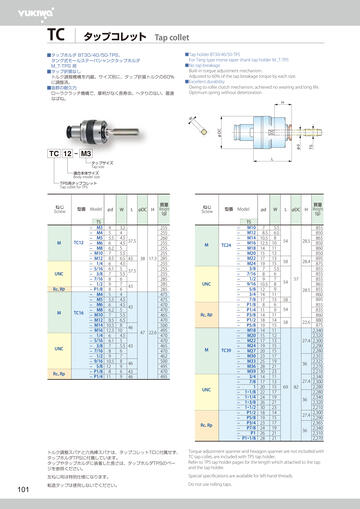

• TC タップコレット Tap collet ■Tap holder BT30/40/50-TPS  For Tang type morse taper shank tap holder M_T-TPS ■No tap breakage  Built-in torque adjustment mechanism.  Adjusted to 60% of the tap breakage torque by each size. ■Excellent durability  Owing to roller clutch mechanism, achieved no wearing and long life.  Optimum spring without deterioration. H   TC 12 - M3 TS φd φDC W ■タップホルダ BT30/40/50-TPS、  タング式モールステーパシャンクタップホルダ  M_T-TPS 用 ■タップ折損なし  トルク調整機構を内蔵。サイズ別に、タップ折損トルクの60%  に調整済。 ■抜群の耐久力  ローラクラッチ機構で、摩耗がなく長寿命。へタりのない、最適  なばね。 L タップサイズ Tap size 適合本体サイズ Body model size TPS用タップコレット Tap collet for TPS ねじ Screw M 型番 Model TC12 UNC Rc、Rp M UNC Rc、Rp TC16 - TS M3 M4 M5 M6 M8 M10 M12 1/4 5/16 3/8 7/16 1/2 P1/8 M4 M5 M6 M8 M10 M12 M14 M16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 P1/8 P1/4 φd W 3.2 4 4 5 5.5 4.5 4.5 6 6.2 5 5.5 7 8.5 6.5 4.5 6 6.1 5 5.5 7 6 8 7 9 6 8 4 5 5.5 4.5 4.5 6 6.2 5 5.5 7 8.5 6.5 10.5 8 12.5 10 4.5 6 6.1 5 5.5 7 6 8 7 9 10.5 8 9 12 6 8 9 11 L 37.5 43 37.5 43 43 46 43 46 43 46 φDC H 質量 Weight (g) ねじ Screw 255 255 260 255 255 255 38 17.3 285 255 255 255 285 285 285 475 475 470 470 465 470 500 495 47 22.6 470 470 465 470 462 500 495 470 495 M TC24 UNC Rc、Rp M UNC Rc、Rp 101 型番 Model TC39 TS M10 M12 M14 M16 M18 M20 M22 M24 3/8 7/16 1/2 9/16 5/8 3/4 7/8 P1/8 P1/4 P3/8 P1/2 P5/8 M18 M20 M22 M24 M27 M30 M33 M36 M39 3/4 7/8 1 - 1・1/8 - 1・1/4 - 1・3/8 - 1・1/2 P1/2 P5/8 P3/4 P7/8 P1 - P1・1/8 φd W 7 8.5 10.5 12.5 14 15 17 19 7 8 9 10.5 12 14 17 8 11 14 18 19 14 15 17 19 20 23 25 28 30 14 17 20 22 24 26 30 18 19 23 24 26 28 5.5 6.5 8 10 11 12 13 15 5.5 6 7 8 9 11 13 6 9 11 14 15 11 12 13 15 15 17 19 21 23 11 13 15 17 19 21 23 14 15 17 19 21 21 L φDC H 54 28.5 58 28.4 54 57 28.5 58 54 58 22.6 27.4 36 27.4 69 82 36 27.4 36 質量 Weight (g) 855 850 865 850 860 850 895 875 855 855 855 865 855 860 895 855 835 860 880 875 2,340 2,320 2,300 2,290 2,280 2,355 2,325 2,270 2,210 2,340 2,300 2,280 2,280 2,340 2,320 2,210 2,300 2,290 2,365 2,340 2,310 2,270 トルク調整スパナと六角棒スパナは、タップコレットTCに付属せず、 タップホルダTPSに付属しています。 タップやタップホルダに装着した長さは、タップホルダTPSのペー ジを参照ください。 Torque adjustment spanner and hexagon spanner are not included with TC tap collet, are included with TPS tap holder. Refer to TPS tap holder pages for the length which attached to the tap and the tap holder. 左ねじ用は特別仕様になります。 Special specifications are available for left-hand threads.   Do not use rolling taps.   転造タップは使用しないでください。   
• ▲TOP

---

•
• ページ： 103

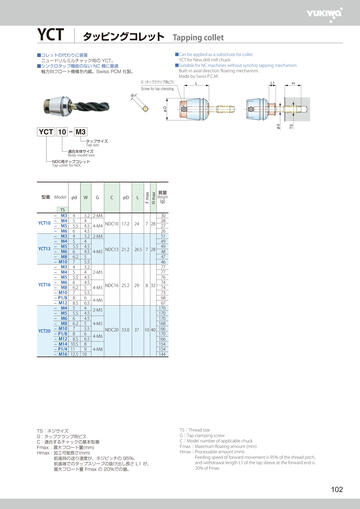

• YCT φd                       タッピングコレット Tapping collet ■Can be applied as a substitute for collet  YCT for New drill mill chuck. ■Suitable for NC machines without synchro tapping mechanism  Built-in axial direction floating mechanism. Made by Swiss P.C.M. G（タップクランプ用ビス） L φD W Screw for tap clamping   YCT 10 - M3 L1 H TS ■コレットの代わりに装着  ニュードリルミルチャック用の YCT。 ■シンクロタップ機能のない NC 機に最適  軸方向フロート機構を内蔵。Swiss PCM 社製。  タップサイズ Tap size 適合本体サイズ Body model size 型番 Model YCT10 YCT13 YCT16 YCT20 - φd W TS M3 4 3.2 M4 5 4 M5 5.5 4.5 M6 6 4.5 M3 4 3.2 M4 5 4 M5 5.5 4.5 M6 6 4.5 M8 6.2 5 M10 7 5.5 M3 4 3.2 M4 5 4 M5 5.5 4.5 M6 6 4.5 M8 6.2 5 M10 7 5.5 P1/8 8 6 M12 8.5 6.5 M4 5 4 M5 5.5 4.5 M6 6 4.5 M8 6.2 5 M10 7 5.5 P1/8 8 6 M12 8.5 6.5 M14 10.5 8 P1/4 11 9 M16 12.5 10 G C φD L F max H max NDC用タップコレット Tap collet for NDC 2-M4 4-M4 NDC10 17.2 24 NDC13 21.2 26.5 7 28 NDC16 25.2 29 8 32 NDC20 33.0 37 10 40 7 28 2-M4 4-M5 2-M5 4-M5 4-M6 2-M5 4-M5 4-M6 4-M8 TS：ネジサイズ G：タップクランプ用ビス C：適合するチャックの基本型番 Fmax ：最大フロート量(mm) Hmax：加工可能長さ(mm) 前進時の送り速度が、ネジピッチの 95%、 前進端でのタップスリーブの抜け出し長さ L1 が、 最大フロート量 Fmax の 20%での値。 質量 Weight (g) 30 28 27 26 51 49 49 48 47 46 77 77 76 74 74 73 68 67 170 170 170 168 166 170 166 154 154 144 TS：Thread size G：Tap clamping screw C：Model number of applicable chuck Fmax：Maximum floating amount (mm) Hmax：Processable amount (mm) Feeding speed of forward movement is 95% of the thread pitch, and withdrawal length L1 of the tap sleeve at the forward end is 20% of Fmax       102 
• ▲TOP

---

•
• ページ： 104

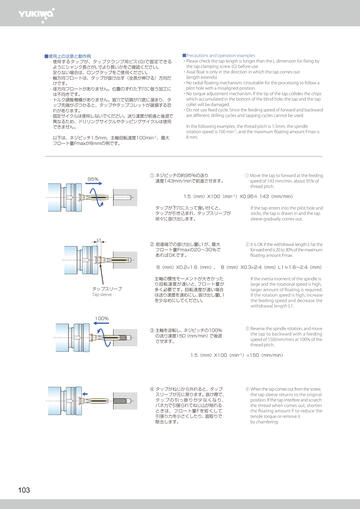

• ■使用上の注意と動作例  ・使用するタップが、タップクランプ用ビス(G)で固定できる   ようにシャンク長さがL寸より長いかをご確認ください。   足りない場合は、ロングタップをご使用ください。  ・軸方向フロートは、タップが抜け出す（全長が伸びる）方向だ   けです。  ・径方向フロートがありません。位置のずれた下穴に倣う加工に   は不向きです。  ・トルク調整機構がありません。盲穴で切屑が穴底に溜まり、タ   ップ先端がぶつかると、タップやタップコレットが破損する恐   れがあります。  ・固定サイクルは使用しないでください。送り速度が前進と後退で   異なるため、ドリリングサイクルやタッピングサイクルは使用   できません。   以下は、ネジピッチ1.5mm、主軸回転速度100min-1、最大   フロート量Fmaxが8mmの例です。 95% ■Precautions and operation examples ・Please check the tap length is longer than the L dimension for fixing by  the tap clamping screw (G) before use. ・Axial float is only in the direction in which the tap comes out (length extends). ・No radial floating mechanism. Unsuitable for the processing to follow a pilot hole with a misaligned position. ・No torque adjustment mechanism. If the tip of the tap collides the chips which accumulated in the bottom of the blind hole, the tap and the tap collet will be damaged. ・Do not use fixed cycle. Since the feeding speed of forward and backward are different, drilling cycles and tapping cycles cannot be used.  In the following examples, the thread pitch is 1.5mm, the spindle rotation speed is 100 min-1, and the maximum floating amount Fmax is 8 mm. ① ネジピッチの約95%の送り 速度143mm/minで前進させます。 ① Move the tap to forward at the feeding   speed of 143 mm/min, about 95% of   thread pitch. 1.5（mm）X100（min-1）X0.95≒ 143（mm/min） タップが下穴に入って食い付くと、 タップが引き込まれ、タップスリーブが 徐々に抜け出します。 L1 ② 前進端での抜け出し量L1が、最大   フロート量Fmaxの20∼30%で   あればOKです。 If the tap enters into the pilot hole and sticks, the tap is drawn in and the tap sleeve gradually comes out. ② It is OK if the withdrawal length L1at the   forward end is 20 to 30% of the maximum floating amount Fmax.  8（mm）X0.2=1.6（mm）、 8（mm）X0.3=2.4（mm）L1≒1.6∼2.4（mm） タップスリーブ Tap sleeve 主軸の慣性モーメントが大きかった   り回転速度が速いと、フロート量が  多く必要です。回転速度が速い場合   は送り速度を速めにし、抜け出し量L1   を少なめにしてください。 If the inertia moment of the spindle is large and the rotational speed is high, larger amount of floating is required. If the rotation speed is high, increase the feeding speed and decrease the withdrawal length L1. 100% ③ 主軸を逆転し、ネジピッチの100%   の送り速度150（mm/min）で後退   させます。 ③ Reverse the spindle rotation, and move   the tap to backward with a feeding   speed of 150(mm/min) at 100% of the thread pitch. 1.5（mm）X100（min-1）=150（mm/min） ④ タップがねじから外れると、タップ   スリーブが元に戻ります。抜け際で、 タップの引っ掛りが少なくなり、 バネ力で引張られてねじ山が削れる ときは、フロート量Fを短くして 引張り力を小さくしたり、面取りで 除去します。 103 ④ When the tap comes out from the screw,   the tap sleeve returns to the original position. If the tap interfere and scratch the thread when comes out, shorten the floating amount F to reduce the tensile torque or remove it by chamfering. 
• ▲TOP

---

•
• ページ： 104

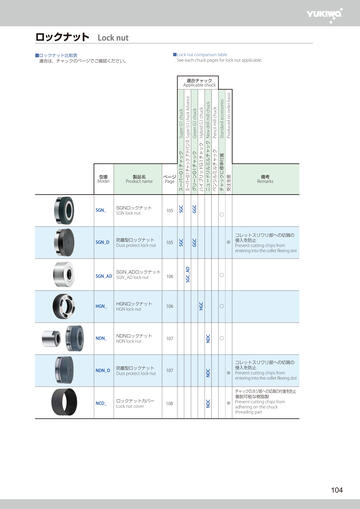

• ロックナット Lock nut ■ロックナット比較表  適合は、チャックのページでご確認ください。 ■Lock nut comparison table  See each chuck pages for lock nut applicable. 106 HGN_ HGNロックナット HGN lock nut 106 NDN_ NDNロックナット NDN lock nut 107 NDN_D 防塵型ロックナット Dust protect lock nut 107 NCD_ ロックナットカバー Lock nut cover 108 Standard accessories チャックに標準付属 Produced on order basis Pencil mill chuck ペンシルミルチャック ニュードリルミルチャック New drill mill chuck Green G1 chuck ハイブリッドG1チャック Hybrid G1 chuck グリーンG1チャック 受注生産 ※ コレットスリワリ部への切屑の 侵入を防止 Prevent cutting chips from entering into the collet flexing slot ※ コレットスリワリ部への切屑の 侵入を防止 Prevent cutting chips from entering into the collet flexing slot ※ チャックのネジ部への切屑の付着を防止 着脱可能な樹脂製 Prevent cutting chips from adhering on the chuck threading part ○ ○ NDC SGN_ADロックナット SGN_AD SGN_AD lock nut NDC 105 NDC 防塵型ロックナット Dust protect lock nut GGC SGN_D 備考 Remarks ○ GGC 105 HGC SGNロックナット SGN lock nut スーパーG1チャック Super G1 chuck SGN_ SGC ページ Page SGC 製品名 Product name SGC_AD 型番 Model スーパーG1チャック アドバンス Super G1 chuck Advance 適合チャック Applicable chuck ○ 104 
• ▲TOP

---

•
• ページ： 106

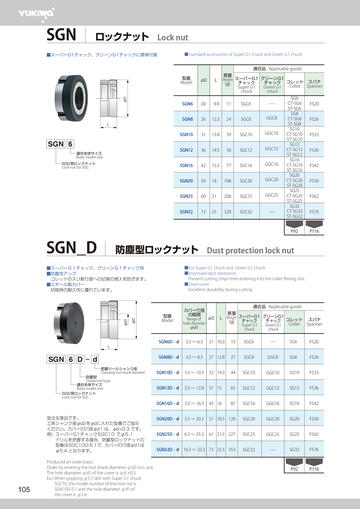

• SGN ロックナット Lock nut ■Standard accessories of Super G1 chuck and Green G1 chuck ■スーパーG1チャック、グリーンG1チャックに標準付属 φD 適合品 Applicable goods L SGN 6 適合本体サイズ Body model size SGC用ロックナット Lock nut for SGC 質量 Weight スーパーG1 グリーンG1 チャック コレット スパナ チャック (g) Collet Spanner Green G1 Super G1 chuck chuck 型番 Model φD L SGN6 20 9.8 11 SGC6 SGN8 26 12.3 24 SGC8 GGC8 SGN10 31 13.8 39 SGC10 GGC10 SGN12 36 14.5 58 SGC12 GGC12 SGN16 42 15.5 77 SGC16 GGC16 SGN20 50 18 108 SGC20 GGC20 SGN25 60 21 208 SGC25 GGC25 SGN32 72 25 328 SGC32 SG6 CT-SG6 ST-SG6 SG8 CT-SG8 ST-SG8 SG10 CT-SG10 ST-SG10 SG12 CT-SG12 ST-SG12 SG16 CT-SG16 ST-SG16 SG20 CT-SG20 ST-SG20 SG25 CT-SG25 ST-SG25 SG32 CT-SG32 ST-SG32 P92 SGN_D FS26 FS33 FS36 FS42 FS50 FS62 FS76 P116 防塵型ロックナット Dust protection lock nut ■For Super G1 chuck and Green G1 chuck ■Improved dust resistance  Prevent cutting chips from entering into the collet flexing slot. ■Steel cover  Excellent durability during cutting. φD φd1 ■スーパーＧ１チャック、グリーンＧ１チャック用 ■防塵性アップ  コレットのスリ割り部への切屑の侵入を防ぎます。 ■スチール製カバー  切削時の耐久性に優れています。 L SGN 6 D - d 把握ツールシャンク径 Clamping tool shank diameter 防塵型 Dustproof type 適合本体サイズ Body model size SGC用ロックナット Lock nut for SGC 受注生産品です。 工具シャンク径φd2をφdに入れた型番でご指示 ください。カバーの穴径φd1 は、φd+0.3 です。 例）スーパーG1チャックSGC10 でφ5.1   ドリルを把握する場合、防塵型ロックナットの   型番はSGC10D-5.1で、カバーの穴径φd1は   φ5.4 となります。 105 FS20 Produced on order basis. Order by entering the tool shank diameter φd2 into φd. The hole diameter φd1 of the cover is φd +0.3. Ex.) When gripping φ5.1 drill with Super G1 chuck   SGC10, the model number of the lock nut is   SGN10D-5.1 and the hole diameter φd1 of   the cover is φ5.4. 型番 Model カバー穴径 の範囲 φD Range of hole diameter φd1 適合品 Applicable goods L 質量 Weight スーパーG1 グリーンG1 チャック チャック コレット スパナ (g) Spanner Collet Super G1 Green G1 chuck chuck SG6 FS20 GGC8 SG8 FS26 SGC10 GGC10 SG10 FS33 65 SGC12 GGC12 SG12 FS36 87 SGC16 GGC16 SG16 FS42 3.3 ∼ 20.3 51 18.5 120 SGC20 GGC20 SG20 FS50 SGN25D - d 6.3 ∼ 25.3 61 21.5 227 SGC25 GGC25 SG25 FS62 SGN32D - d 16.3 ∼ 32.3 73 25.5 353 SGC32 SG32 FS76 P92 P116 SGN6D - d 3.3 ∼ 6.3 21 10.3 13 SGC6 SGN8D - d 3.3 ∼ 8.3 27 12.8 27 SGC8 SGN10D - d 3.3 ∼ 10.3 32 14.3 44 SGN12D - d 3.3 ∼ 12.8 37 15 SGN16D - d 3.3 ∼ 16.3 43 16 SGN20D - d 
• ▲TOP

---

•
• ページ： 107

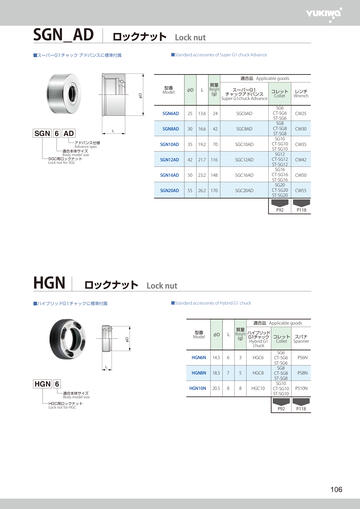

• SGN_AD ロックナット Lock nut ■Standard accessories of Super G1 chuck Advance ■スーパーG1チャック アドバンスに標準付属 φD 適合品 Applicable goods L SGN 6 AD アドバンス仕様 Advance spec 適合本体サイズ Body model size SGC用ロックナット Lock nut for SGC 型番 Model φD L 質量 Weight (g) SGN6AD 25 13.6 24 SGC6AD SGN8AD 30 16.6 42 SGC8AD SGN10AD 35 19.2 70 SGC10AD SGN12AD 42 21.7 116 SGC12AD SGN16AD 50 23.2 148 SGC16AD SGN20AD 55 26.2 170 SGC20AD スーパーG1 コレット チャックアドバンス Collet Super G1chuck Advance SG6 CT-SG6 ST-SG6 SG8 CT-SG8 ST-SG8 SG10 CT-SG10 ST-SG10 SG12 CT-SG12 ST-SG12 SG16 CT-SG16 ST-SG16 SG20 CT-SG20 ST-SG20 P92 HGN レンチ Wrench CW25 CW30 CW35 CW42 CW50 CW55 P118 ロックナット Lock nut ■Standard accessories of Hybrid G1 chuck ■ハイブリッドG1チャックに標準付属 φD 適合品 Applicable goods 質量 Weight ハイブリッド (g) G1チャック コレット スパナ Collet Spanner Hybrid G1 chuck 型番 Model φD L HGN6N 14.5 6 3 HGC6 HGN8N 18.5 7 5 HGC8 HGN10N 20.5 8 8 HGC10 L HGN 6 適合本体サイズ Body model size HGC用ロックナット Lock nut for HGC SG6 CT-SG6 ST-SG6 SG8 CT-SG8 ST-SG8 SG10 CT-SG10 ST-SG10 P92 PS6N PS8N PS10N P118 106 
• ▲TOP

---

•
• ページ： 108

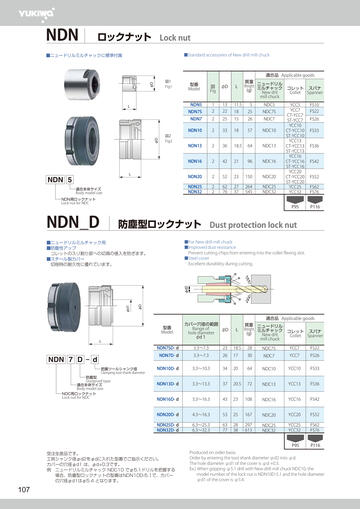

• NDN ロックナット Lock nut ■Standard accessories of New drill mill chuck ■ニュードリルミルチャックに標準付属 φD 図1 Fig1 適合品 Applicable goods 型番 Model 図 Fig φD 1 2 13 22 11.5 5 NDC5 NDN7S 18 25 NDC7S NDN7 2 25 15 26 NDC7 NDN10 2 33 18 57 NDC10 NDN13 2 36 18.5 64 NDC13 NDN16 2 42 21 96 NDC16 NDN20 2 52 23 150 NDC20 NDN25 NDN32 2 2 62 76 27 37 264 545 NDC25 NDC32 NDN5 φD L 図2 Fig2 L NDN 5 適合本体サイズ Body model size 質量 Weight ニュードリル (g) ミルチャック New dril mill chuck L NDN用ロックナット Lock nut for NDC NDN_D コレット スパナ Collet Spanner YCC5 YCC7 CT-YCC7 ST-YCC7 YCC10 CT-YCC10 ST-YCC10 YCC13 CT-YCC13 ST-YCC13 YCC16 CT-YCC16 ST-YCC16 YCC20 CT-YCC20 ST-YCC20 YCC25 YCC32 FS10 FS22 P95 P116 FS26 FS33 FS36 FS42 FS52 FS62 FS76 防塵型ロックナット Dust protection lock nut ■For New drill mill chuck ■Improved dust resistance  Prevent cutting chips from entering into the collet flexing slot. ■Steel cover  Excellent durability during cutting.   φD φd1 φd2 ■ニュードリルミルチャック用 ■防塵性アップ  コレットのスリ割り部への切屑の侵入を防ぎます。 ■スチール製カバー  切削時の耐久性に優れています。 適合品 Applicable goods 型番 Model L NDN 7 D - d 把握ツールシャンク径 Clamping tool shank diameter 防塵型 Dustproof type 適合本体サイズ Body model size NDC用ロックナット Lock nut for NDC L 質量 ニュードリル Weight ミルチャック (g) New dril mill chuck コレット スパナ Collet Spanner NDN7SD- d 3.3∼7.3 23 18.5 28 NDC7S YCC7 FS22 NDN7D- d 3.3∼7.3 26 17 30 NDC7 YCC7 FS26 NDN10D- d 3.3∼10.3 34 20 64 NDC10 YCC10 FS33 NDN13D- d 3.3∼13.3 37 20.5 72 NDC13 YCC13 FS36 NDN16D- d 3.3∼16.3 43 23 108 NDC16 YCC16 FS42 NDN20D- d 4.3∼16.3 53 25 167 NDC20 YCC20 FS52 NDN25D- d NDN32D- d 6.3∼25.3 6.3∼32.3 63 77 28 38 297 613 NDC25 NDC32 YCC25 YCC32 FS62 FS76 P95 P116 受注生産品です。 工具シャンク径φd2をφdに入れた型番でご指示ください。 カバーの穴径φd1 は、φd+0.3です。 例 ニュードリルミルチャック NDC10 でφ5.1ドリルを把握する   場合、防塵型ロックナットの型番はNDN10D-5.1で、カバー   の穴径φd1はφ5.4 となります。 107 カバー穴径の範囲 Range of φD hole diameter φd１ Produced on order basis. Order by entering the tool shank diameter φd2 into φd. The hole diameter φd1 of the cover is φd +0.3. Ex.) When gripping φ5.1 drill with New drill mill chuck NDC10, the model number of the lock nut is NDN10D-5.1 and the hole diameter φd1 of the cover is φ5.4.     
• ▲TOP

---

•
• ページ： 109

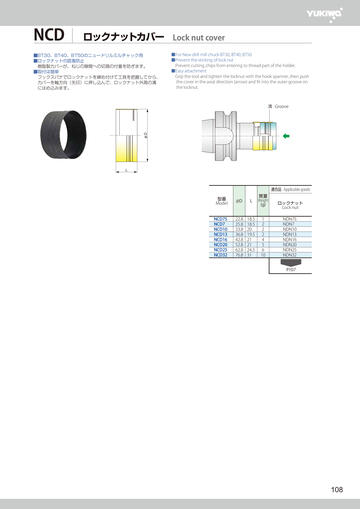

• NCD ロックナットカバー Lock nut cover ■BT30、BT40、BT50のニュードリルミルチャック用 ■ロックナットの固着防止  樹脂製カバーが、ねじの隙間への切屑の付着を防ぎます。 ■取付は簡単  フックスパナでロックナットを締め付けて工具を把握してから、  カバーを軸方向（矢印）に押し込んで、ロックナット外周の溝  にはめ込みます。 ■For New drill mill chuck BT30, BT40, BT50 ■Prevent the sticking of lock nut  Prevent cutting chips from entering to thread part of the holder. ■Easy attachment  Grip the tool and tighten the locknut with the hook spanner, then push the cover in the axial direction (arrow) and fit into the outer groove on the locknut. φD 溝 Groove L 適合品 Applicable goods 型番 Model φD L 質量 Weight (g) NCD7S NCD7 NCD10 NCD13 NCD16 NCD20 NCD25 NCD32 22.8 25.8 33.8 36.8 42.8 52.8 62.8 76.8 18.5 18.5 20 19.5 21 21 24.5 31 1 2 2 2 4 5 6 10 ロックナット Lock nut NDN7S NDN7 NDN10 NDN13 NDN16 NDN20 NDN25 NDN32 P107 108 
• ▲TOP

---

•
• ページ： 109

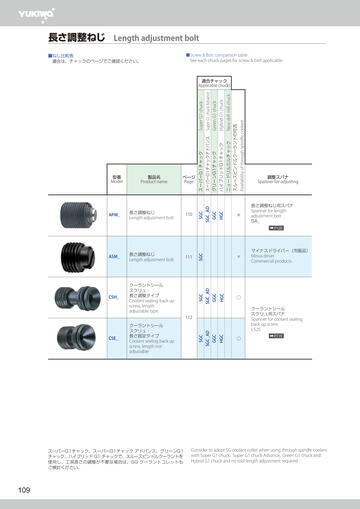

• 長さ調整ねじ Length adjustment bolt ■Screw & Bolt comparison table  See each chuck pages for screw & bolt applicable. ■ねじ比較表  適合は、チャックのページでご確認ください。 Availability of through spindle coolant New drill mill chuck ニュードリルミルチャック スルースピンドルクーラントの可否 Green G1 chuck Hybrid G1 chuck グリーンG1チャック Super G1 chuck Super G1 chuck Advance ハイブリッドG1チャック GGC 110 HGC 長さ調整ねじ Length adjustment bolt スーパーG1チャック ページ Page SGC APM_ 製品名 Product name SGC_AD 型番 Model スーパーG1チャックアドバンス 適合チャック Applicable chucks × 調整スパナ Spanner for adjusting 長さ調整ねじ用スパナ Spanner for length adjustment bolt SA_ GGC × HGC CSH_ クーラントシール スクリュ・ 長さ調整タイプ Coolant sealing back up screw, length adjustable type 111 SGC 長さ調整ねじ Length adjustment bolt SGC_AD ASM_ SGC ➡ P120 ○ クーラントシール スクリュ用スパナ Spanner for coolant sealing back up screw CS25 スーパーG1チャック、スーパーG1チャック アドバンス、グリーンG1 チャック、ハイブリッド G1 チャックで、スルースピンドルクーラントを 使用し、工具長さの調整が不要な場合は、SG クーラントコレットも ご検討ください。 109 GGC HGC SGC CSE_ SGC_AD 112 クーラントシール スクリュ・ 長さ固定タイプ Coolant sealing back up screw, length not adjustable マイナスドライバー（市販品） Minus driver Commercial products ○ ➡ P119 Consider to adopt SG coolant collet when using through spindle coolant with Super G1 chuck, Super G1 chuck Advance, Green G1 chuck and Hybrid G1 chuck and no tool length adjustment required.       
• ▲TOP

---

•
• ページ： 111

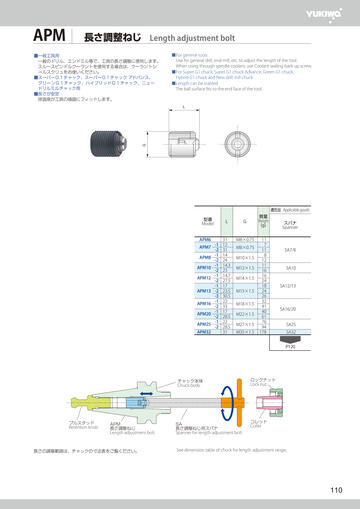

• APM 長さ調整ねじ Length adjustment bolt ■一般工具用  一般のドリル、エンドミル等で、工具の長さ調整に使用します。  スルースピンドルクーラントを使用する場合は、クーラントシ  ールスクリュをお使いください。 ■スーパーＧ１チャック、スーパーＧ１チャック アドバンス、  グリーンＧ１チャック、ハイブリッドＧ１チャック、ニュー  ドリルミルチャック用 ■長さが安定  球面座が工具の端面にフィットします。 ■For general tools  Use for general drill, end mill, etc. to adjust the length of the tool.  When using through spindle coolant, use Coolant sealing back up screw. ■For Super G1 chuck, Super G1 chuck Advance, Green G1 chuck,  Hybrid G1 chuck and New drill mill chuck ■Length can be stabled  The ball surface fits to the end face of the tool. G L 適合品 Applicable goods 型番 Model APM6 APM7 APM8 APM10 APM12 APM13 APM16 APM20 APM25 APM32 -1 -2 -1 -2 -1 -2 -1 -2 -1 -2 -3 -1 -2 -1 -2 -1 -2 質量 Weight (g) L G 31 12 31 14 24 14.3 23 14.7 27.5 17 23.5 30.5 22 33 17 28.5 22 28.5 31 M8×0.75 M8×0.75 M10×1.5 M12×1.5 M14×1.5 M15×1.5 M18×1.5 M22×1.5 M27×1.5 M35×1.5 11 7 11 8 12 11 16 16 24 18 24 26 32 41 40 61 76 94 178 スパナ Spanner SA7/8 SA10 SA12/13 SA16/20 SA25 SA32 P120 ロックナット Lock nut チャック本体 Chuck body ◀ ◀ ◀ ◀ プルスタッド Retention knob APM 長さ調整ねじ Length adjustment bolt 長さの調整範囲は、チャックの寸法表をご覧ください。 SA 長さ調整ねじ用スパナ Spanner for length adjustment bolt コレット Collet See dimension table of chuck for length adjustment range.       110 
• ▲TOP

---

•
• ページ： 112

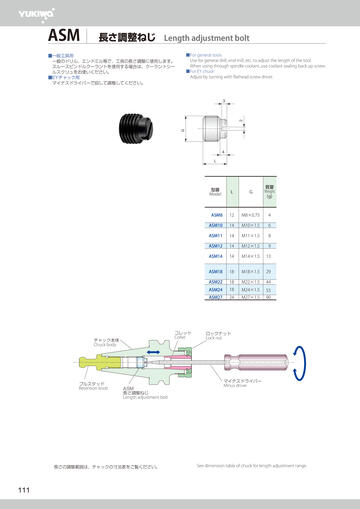

• ASM 長さ調整ねじ Length adjustment bolt ■For general tools  Use for general drill, end mill, etc. to adjust the length of the tool.  When using through spindle coolant, use coolant sealing back up screw. ■For EY chuck  Adjust by turning with flathead screw driver. ■一般工具用  一般のドリル、エンドミル等で、工具の長さ調整に使用します。  スルースピンドルクーラントを使用する場合は、クーラントシー  ルスクリュをお使いください。 ■EYチャック用  マイナスドライバーで回して調整してください。 G 2 3 4 L コレット Collet チャック本体 Chuck body プルスタッド Retention knob 111 L G 質量 Weight (g) ASM8 12 M8×0.75 4 ASM10 14 M10×1.5 6 ASM11 14 M11×1.5 8 ASM12 14 M12×1.5 9 ASM14 14 M14×1.5 13 ASM18 18 M18×1.5 29 ASM22 18 M22×1.5 44 ASM24 18 M24×1.5 55 ASM27 24 M27×1.5 90 ロックナット Lock nut マイナスドライバー Minus driver ASM 長さ調整ねじ Length adjustment bolt 長さの調整範囲は、チャックの寸法表をご覧ください。 型番 Model See dimension table of chuck for length adjustment range.       
• ▲TOP

---

•
• ページ： 113
• CSH/CSE クーラントシールスクリュ・長さ調整/長さ固定タイプ          Coolant sealing back up screw          Length adjustable type/Length not adjustable type φD G φDS ■For oil hole drill ■Improved sealing performance owing to built-in floating mechanism ■It can be adjusted from retention knob side. ■オイルホール付きドリル用 ■フロート機構内蔵で、シール性向上 ■プルスタッド側からも調整可能 L 適合品 Applicable goods タイプ Type 型番 Model 長さ調整タイプ Length adjustable type 長さ固定タイプ Length not adjustable type 質量 Weight スパナ (g) Spanner φD L CSH6 8.5 22 6.5 M8×0.75 10 CSH7 8.9 22 7.5 M8×0.75 10 CSH8 CSH10 CSH12 CSH13 CSH16 CSH20 CSH25 CSH32 10.9 12.9 15.4 16.1 19.9 24.1 28.9 36.4 M10×1.5 M12×1.5 M14×1.5 M15×1.5 M18×1.5 M22×1.5 M27×1.5 M35×1.5 12 14 21 21 37 50 83 144 24 23 27.5 23.5 28 28.5 28.5 31 CSE7 8.9 12 CSE8 CSE10 CSE12 CSE13 CSE16 CSE20 CSE25 10.9 12.9 15.4 16.1 19.9 24.1 28.9 14 14 17 17 22 17 22 φDS 9.5 11 13 14 18 22 27 33 G 7.5 M8×0.75 7 M10×1.5 M12×1.5 M14×1.5 M15×1.5 M18×1.5 M22×1.5 M27×1.5 11 12 20 20 33 41 69 9.5 11 13 14 18 22 27 CS25 P119 コレット Collet チャック本体 Chuck body ◀ プルスタッド・中心穴付き Retention knob with center hole ◀ ロックナット Lock nut CSH/CSE クーラントシールスクリュ Coolant sealing back up screw 工具シャンク径φ4以上で、シャンクの外径と端面の角が面取り されたオイルホール付きドリルを使用ください。 Use a oil hole drill which tool shank diameter is more than φ4, and outer diameter of the shank and the corner of the end face are chamfered. 長さ固定タイプは、奥に当てて使用します。 Length not adjustable type is used by attaching at the innermost of chuck.             112 
• ▲TOP

---

•
• ページ： 114
• Use a oil hole drill which outer diameter of the shank and the corner of the end face are chamfered. The center hole diameter of the conical part is φ4 for CSH32, φ2.8 for the others. シャンクの外径と端面の角が面取りされたオイルホール付きドリルを 使用してください。円すい部の中心穴径は、CSH32はφ4、他は φ2.8です。 長さの調整範囲は、シャンク径で異なります。チャックの寸法表と、 次ページの円すい部沈み量をご覧ください。➡ P114 プルスタッド・中心穴付きをお使いください。 The length adjustment range varies depending on the shank diameter. See the dimension table of the chuck and sinking amount of conical part (next page). Use retention knob with center hole. クーラントシールスクリュの取り付けや調整は、ロックナットと コレットを外し、スパナCS25を使用してください。 To install or adjust the coolant sealing back up screw, remove the lock nut and collet, and use the spanner CS25. プルスタッド・中心穴付き Retention knob with center hole CS25 スパナ Spanner CSH/CSE クーラントシールスクリュ Coolant sealing back up screw If the shank diameter is over φ7, the screw can be adjusted if the tool is removed. φ7 シャンク径がφ7を超える場合、工具を外すと回せます。 55 87 125 プルスタッド側から調整する場合は、市販の六角棒ロングスパナ （二面幅 2.5）が使用できます。ただし、中心穴φ2.9 以下のプルス タッドには、スパナが入りません。 六角棒ロングスパナ Hexagonal long spanner ◀ ◀ 113 When adjusting from the retention knob side, commercial hexagonal long spanner (width 2.5) can be used. Spanner cannot be inserted if the center hole of retention knob is less than φ2.9.  
• ▲TOP

---

•
• ページ： 115
• ■円すい部沈み量  長さの調整範囲 H は、チャックの寸法表をご覧ください。 ■Sinking amount of conical part See dimension table of the chuck for length adjustment range.  片角45゜の円すい面にシャンクの面取り部が当たるので、面取り径E  によって沈み量Bが変化します。以下の計算式は、目安です。             B=（φDSーE）/2 Since the chamfered part of the shank contacts to the 45°conical surface, the sinking amount B changes with the chamfering length E. The following formulas is as a guide.             B = (φDS-E) / 2  例） クーラントシールスクリュCSE12 (前ページの表よりφDS=φ13) に、面取り径 E=φ9 のシャンクを当てると、   B=（13ー9）/2=2 （mm） Ex.) B = (13 - 9) / 2 = 2(mm)   In the case that contacting the shank with a chamfered diameter (E=φ9)   to the Coolant sealing back up screw CSE12 (φDS=φ13 from the table of   previous page) ■CSH/CSE  クーラントシールスクリュ・長さ調整/長さ固定タイプ  Coolant sealing back up screw H φDS φE B 114 
• ▲TOP

---

•
• ページ： 115

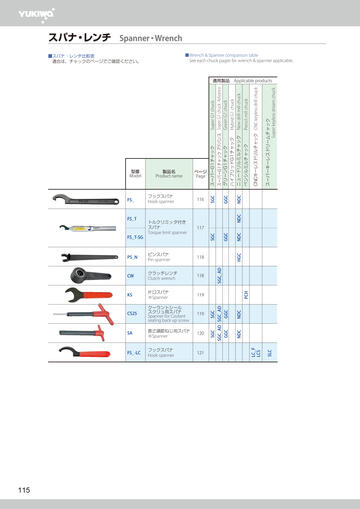

• スパナ・レンチ Spanner・Wrench ■Wrench & Spanner comparison table  See each chuck pages for wrench & spanner applicable. ■スパナ・レンチ比較表  適合は、チャックのページでご確認ください。 118 KS 片口スパナ ※Spanner 119 CS25 クーラントシール スクリュ用スパナ Spanner for Coolant sealing back up screw 119 SA 長さ調節ねじ用スパナ ※Spanner 120 FS_-LC フックスパナ Hook spanner 121 Hybrid G1 chuck New drill mill chuck Pencil mill chuck ハイブリッドG1チャック ニュードリルミルチャック ペンシルミルチャック スーパーキーレスドリームチャック Super keyless dream chuck クラッチレンチ Clutch wrench SLC CW CNCキーレスドリルチャック CNC keyless drill chuck 118 LC_F LCS ピンスパナ Pin spanner NDC GGC NDC GGC NDC PCH SGC_AD HGC SGC GGC NDC NDC PS_N FS_T-SG GGC Super G1 chuck 117 SGC スーパーG1チャック トルクリミッタ付き スパナ Torque limit spanner FS_T SGC 116 SGC ページ Page フックスパナ Hook spanner FS_ 115 製品名 Product name SGC_AD SGC_AD 型番 Model スーパーG1チャック アドバンス Super G1 chuck Advance グリーンG1チャック Green G1 chuck 適用製品 Applicable products 
• ▲TOP

---

•
• ページ： 117

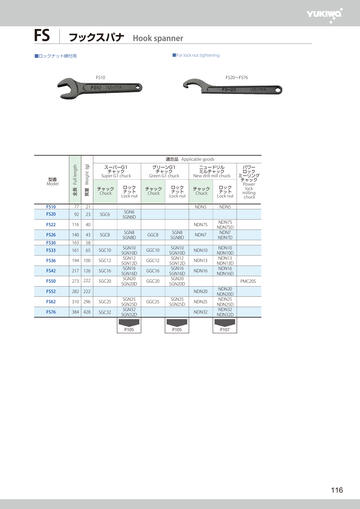

• FS フックスパナ Hook spanner ■For lock nut tightening ■ロックナット締付用 FS10 FS20∼FS76 全長 Full length 質量 Weight (g) 適合品 Applicable goods FS10 77 21 FS20 92 23 FS22 116 40 FS26 140 43 FS30 163 58 FS33 161 65 SGC10 FS36 194 100 SGC12 FS42 217 126 SGC16 FS50 273 222 SGC20 FS52 282 222 FS62 310 296 SGC25 FS76 384 428 SGC32 型番 Model スーパーG1 チャック Super G1 chuck チャック Chuck ロック ナット Lock nut SGC6 SGN6 SGN6D グリーンG1 チャック Green G1 chuck チャック Chuck ロック ナット Lock nut ニュードリル ミルチャック New drill mill chuck チャック Chuck ロック ナット Lock nut NDN5 NDN5 NDN7S SGC8 SGN8 SGN8D SGN10 SGN10D SGN12 SGN12D SGN16 SGN16D SGN20 SGN20D GGC8 GGC10 GGC12 GGC16 GGC20 SGN8 SGN8D SGN10 SGN10D SGN12 SGN12D SGN16 SGN16D SGN20 SGN20D NDN7 NDN10 NDN13 NDN16 P105 GGC25 SGN25 SGN25D NDN25 NDN32 P105 NDN7S NDN7SD NDN7 NDN7D NDN10 NDN10D NDN13 NDN13D NDN16 NDN16D PMC20S NDN20 SGN25 SGN25D SGN32 SGN32D パワー ロック ミーリング チャック Power lock milling chuck NDN20 NDN20D NDN25 NDN25D NDN32 NDN32D P107 116 
• ▲TOP

---

•
• ページ： 118

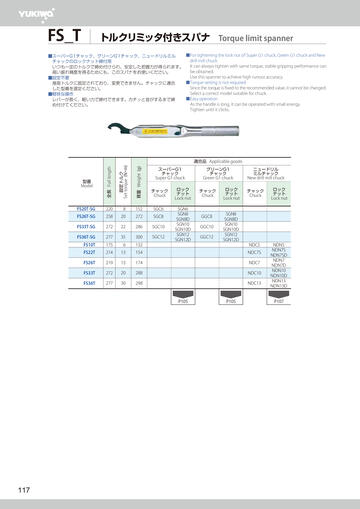

• FS_T トルクリミッタ付きスパナ Torque limit spanner ■スーパーG1チャック、グリーンG1チャック、ニュードリルミル  チャックのロックナット締付用  いつも一定のトルクで締め付けられ、安定した把握力が得られます。  高い振れ精度を得るためにも、このスパナをお使いください。 ■設定不要  推奨トルクに固定されており、変更できません。チャックに適合  した型番を選定ください。 ■軽快な操作  レバーが長く、軽い力で締付できます。カチッと音がするまで締  め付けてください。 ■For tightening the lock nut of Super G1 chuck, Green G1 chuck and New  drill mill chuck  It can always tighten with same torque, stable gripping performance can  be obtained.  Use this spanner to achieve high runout accuracy. ■Torque setting is not required  Since the torque is fixed to the recommended value, it cannot be changed.  Select a correct model suitable for chuck. ■Easy operation  As the handle is long, it can be operated with small energy.  Tighten until it clicks. 質量 Weight (g) チャック Chuck ロック ナット Lock nut 8 152 SGC6 20 272 SGC8 272 22 286 SGC10 FS36T-SG 277 35 300 SGC12 FS10T 175 6 132 SGN6 SGN8 SGN8D SGN10 SGN10D SGN12 SGN12D FS22T 214 13 154 NDC7S FS26T 219 13 174 NDC7 FS33T 272 20 288 NDC10 FS36T 277 30 298 NDC13 型番 Model 全長 Full length 設定トルク Set torque (N・m) 適合品 Applicable goods FS20T-SG 220 FS26T-SG 258 FS33T-SG スーパーG1 チャック Super G1 chuck P105 117 グリーンG1 チャック Green G1 chuck チャック Chuck GGC8 GGC10 GGC12 ロック ナット Lock nut SGN8 SGN8D SGN10 SGN10D SGN12 SGN12D P105 ニュードリル ミルチャック New drill mill chuck チャック Chuck ロック ナット Lock nut     NDC5 NDN5 NDN7S NDN7SD NDN7 NDN7D NDN10 NDN10D NDN13 NDN13D P107 
• ▲TOP

---

•
• ページ： 119
• PS_N ピンスパナ Pin spanner ■For tightening the lock nut of Hybrid G1 chuck ■ハイブリッドG1チャックのロックナット締付用 ◀ ◀ 適合品 Applicable goods HGN ロックナット Lock nut HGC ハイブリッドG1チャック Hybrid G1 chuck PS_N スパナ Pin spanner 全長 質量 型番 Full Weight Model length (g) チャック Chuck ロックナット Lock nut 107 138 168 HGC6 HGC8 HGC10 HGN6N HGN8N HGN10N PS6N PS8N PS10N 50 60 80 P106 CW クラッチレンチ Clutch wrench ■スーパーG1チャックアドバンスのナット締付用 ■操作が容易な一方向クラッチ式  ナットにスパナ掛けの溝がなく、任意の角度で操作できるので力を  掛けやすく、狭い回転範囲でも回せます。スパナを裏返して入れ  ると、締め付けと開放の方向が反転します。 締付 Lock SGC_AD スーパーG1チャックアドバンス Super G1 chuck Advance SGN_AD ロックナット Lock nut ■For tightening the nut of Super G1 chuck Advance ■Easy operation by one-way clutch mechanism  Since no groove for spanner on the nut, can be operated at free angle.  When using the opposite side of wrench, the direction of tightening and  opening is reversed. 開放 Open CW クラッチレンチ Clutch wrench 適合品 Applicable goods 全長 質量 型番 Full Weigth Model length (g) チャック Chuck ロックナット Lock nut 116.5 160.5 184 233 258 300 SGC6AD SGC8AD SGC10AD SGC12AD SGC16AD SGC20AD SGN6AD SGN8AD SGN10AD SGN12AD SGN16AD SGN20AD CW25 CW30 CW35 CW42 CW50 CW55 125 255 360 471 712 840 P106 118 
• ▲TOP

---

•
• ページ： 120
• KS 片口スパナ Spanner ■For tightening the collet of Pencil mill chuck ■ペンシルミルチャックのコレット締付用 ◀ 全長 質量 適合チャック 型番 Full Weight Applicable Model length (g) chuck PCH ペンシルミルチャック Pencil mill chuck KS 片口スパナ Spanner CS25 KS6 KS10 140 161 80 130 PCH6 PCH10 クーラントシールスクリュ用スパナ Spanner for coolant sealing back up screw ■For coolant sealing back up screw of Super G1 chuck,Super G1 chuck  Advance, Green G1 chuck and New drill mill chuck  It can be used for all sizes, both Length adjustable type and Length not  adjustable type. ■スーパーG1チャック、スーパーG1チャックアドバンス、グリーン  G1チャック、ニュードリルミルチャックのクーラントシール  スクリュ用  全サイズ共通で、長さ固定タイプと長さ調整タイプのどちらにも  使用できます。 適合品 Applicable goods 型番 Model 全長 Full length 質量 Weight (g) クーラントシールスクリュ Coolant sealing back up screw 長さ調整タイプ Length adjustable type CS25 125 CSH6 長さ固定タイプ Length not adjustable type グリーンG1 チャック Green G1 chuck SGC6 SGC6AD SGC8 SGC10 SGC12 SGC8AD SGC10AD SGC12AD GGC8 GGC10 GGC12 SGC16 SGC20 SGC25 SGC32 SGC16AD SGC20AD GGC16 GGC20 GGC25 SGC8 SGC10 SGC12 SGC8AD SGC10AD SGC12AD GGC8 GGC10 GGC12 SGC16 SGC20 SGC25 SGC16AD SGC20AD SGC25AD GGC16 GGC20 GGC25 CSE7 CSE8 CSE10 CSE12 CSE13 CSE16 CSE20 CSE25 P112 プルスタッド・中心穴付き Retention knob with center hole 119 スーパーG1 チャック アドバンス Super G1 chuck Advance CSH7 CSH8 CSH10 CSH12 CSH13 CSH16 CSH20 CSH25 CSH32 37 スーパーG1 チャック Super G1 chuck CS25 スパナ Spanner CSH/CSE クーラントシールスクリュ Coolant sealing back up screw ニュードリル ミルチャック New drill mill chuck NDC7 NDC7S NDC10 NDC13 NDC16 NDC20 NDC25 NDC32 NDC7 NDC7S NDC10 NDC13 NDC16 NDC20 NDC25 
• ▲TOP

---

•
• ページ： 121
• 長さ調整ねじ用スパナ Spanner for length adjustment bolt ■スーパーG1チャック、スーパーG1チャックアドバンス、グリーン  G1チャック、ニュードリルミルチャックの長さ調整ねじ用 ■For length adjustment bolt of Super G1 chuck, Super G1 chuck Advance,  Green G1 chuck and New drill mill chuck 適合品 Applicable goods 型番 Model SA7/8 全長 Full length 110 質量 Weight (g) 40 SA10 110 70 SA12/13 125 110 SA16/20 135 210 SA25 150 230 SA32 165 470 長さ調整ねじ Length adjustment bolt APM6 APM7-1 APM7-2 APM8-1 APM8-2 APM10-1 APM10-2 APM12-1 APM12-2 APM13-1 APM13-2 APM13-3 APM16-1 APM16-2 APM20-1 APM20-2 APM25-1 APM25-2 APM32 スーパーG1 チャック Super G1 chuck スーパーG1 チャック アドバンス Super G1 chuck Advance SGC6 SGC6AD グリーンG1 チャック Green G1 chuck ニュードリル ミルチャック New drill mill chuck NDC7 SGC8 SGC8AD SGC10 SGC10AD SGC12 SGC12AD GGC8 GGC10 NDC10 GGC12 NDC13 SGC16 SGC16AD GGC16 SGC20 SGC20AD GGC20 SGC25 GGC25 SGC32 NDC16 NDC20 NDC25 NDC32 P110 ロックナット Lock nut チャック本体 Chuck body ◀ ◀ ◀ ◀ SA プルスタッド Retention knod APM 長さ調整ねじ Length adjustment bolt SA 長さ調整ねじ用スパナ Spanner for length adjustment bolt コレット Collet 120 
• ▲TOP

---

•
• ページ： 122
• FS_LC フックスパナ Hook spanner ■スーパーキーレスドリームチャック、CNCキーレスドリルチャック  の標準付属品 ■把握カアップ、緩み防止  チャックを増し締めするためのフックスパナです。把握力がアップ  し、主軸急停止での緩みを防止します。 ■Standard accessory of Super keyless dream chuck and CNC keyless  drill chuck ■High gripping torque, prevent loosening  Hook spanner for re-tightening the chuck. Owing to higher gripping  torque, prevent loosening due to sudden stop of the spindle. FS_LC フックスパナ Hook spanner 適合品 Applicable goods 全長 Full length 質量 Weight (g) スーパーキーレス ドリームチャック Super keyless dream chuck CNCキーレスドリル チャック CNC keyless drill chuck ◀ 型番 Model CNCキーレスドリルチャック CNC keyless drill chuck 121 FS6.5LC FS8LC 137 148 67 78 FS13LC 162 92 FS16LC 180 114 SLC13 LC6.5F LCS8 LC13F LCS13 LC16F LCS16 
• ▲TOP

---

•
• ページ： 122
• プルスタッド Retention knob L2 φD φD1 θ G W L1 L3 図1 Fig1 L プルスタッド・中心穴付き Retention knob (with center hole) φd θ φD L1 W φD1 G L2 L3 L 図2 Fig2 ■スピンドルスルークーラント対応のマシニングセンタ用 主軸から工具にクーラントが供給できるマシニングセンタ用の  プルスタッドです。 ■オイルホール付きドリル用 ■高圧クーラント対応（7MPa） ■一般工具でも使用可能 エンドミル、タップ、リーマなど、オイルホールのない工具で  も、クーラントコレット・サイドスルーを使用すれば、加工部  へのクーラントが可能です。 シャンク 図 Shank Fig BT40 BBT40 BT50 BBT50 1 2 1 2 θ 60 60 型番 Model P40T-2 P40T-2C P50T-2 P50T-2C ■For the spindle through coolant type machining center  Retention knob for the machining center that can supply coolant from spindle to the tooling. ■For drill with oil hole ■High pressure coolant is available (7MPa) ■Can be applied on general tools  Even with tooling without oil hole, such as end mills, taps and reamers, the coolant can be directly injected to the processing part if coolant collet side through is used. φD φD1 L L1 L2 L3 15 17 60 35 28 5 23 25 85 45 35 8 φd 4 5 G M16 M24 質量 Weight (g) 73 67 272 262 122 
• ▲TOP

---

•
• ページ： 123
• YTC ツールクランプ Tool clamp ■着脱作業用  チャックのロックナットやプルスタッドの締付作業は大きな力が  掛かるので、ツールクランプをご使用ください。機械主軸やツー  ルプリセッタで行うと、空転や精度低下の恐れがあります。 ■作業が安定  固定しにくいテーパシャンクを、確実に固定します。 ■タテヨコ兼用  本体の固定は、縦、横、いずれも可能です。 ■For attaching / detaching work  Since a large torque is required to tighten the lock nut and retention  knob of the chuck, use the tool clamp. If it is done with tool presetter or  done on machine spindle, it may cause idling and poor accuracy. ■Operation can be stabled  It can firmly fix the taper shank which is hard to fix. ■Vertical and horizontal  Holder body can be fixed either vertical or horizontal. H2 2-φM2 H T2 W T1 H1 3-φM1 φP YTC_ φD ・ロックナットには専用のスパナをお使いください。 ・しっかりした台に、使いやすい高さで、ボルトで確実に固定して  からご使用ください。 ・刃先に身体が触れないようにしてください。万一、スパナが外れたり、  緩んで空転する状態も想定し、安定した姿勢で作業してください。 123 ・Use dedicated spanner for lock nut. ・Use it by fixing with bolt to a stable table of suitable height. ・Since it may occur that the spanner comes off or it is loose and idling,  work in a stable position. 型番 Model 適合シャンク Applicable shank φD H H1 H2 W T1 T2 φP φM1 φM2 質量 Weight (kg) YTC40BBT YTC50BBT BBT40 BBT50 100 150 165 225 47 55 50 90 50 80 20 25 30 35 76 120 9（M8用） 11（M10用） 9（M8用） 11（M10用） 4.00 10.50 
• ▲TOP

---

•
• ページ： 125
• 
• ▲TOP

---

•
• ページ： 125
• 
• ▲TOP
