オークマ株式会社殿 立型マシニングセンタ専用カタログ

•
• カテゴリ： ものづくりレビュー
• 作成日： 2025/06/20 11:32:18
• 要約： オークマ製 立型マシニングセンタ用円テーブル・ツールホルダを掲載。高精度・高剛性・ 独自防水機構の円テーブルと工具寿命を改善するツールホルダーで、生産の合理化やコス トダウンに貢献します。

---

• 目次
• . 表紙
• 1. introduction
•      2. introduction
• 3. 円テーブル選定表 / Selection of Rotary Tables
• 4. 円テーブルの構成 / Composition of CNC Rotary Tables
• 5. CNC円テーブル・仕様 / CNC Rotary Table・Specifications
• 6. CNC傾斜円テーブル・仕様 / CNC Tilting Rotary Table・Specifications
• 7. 搭載レイアウト / Layout for Mounting
•      7. ○MILLAC-44VⅡ
•      10. ○MILLAC-468VⅡ
•      12. ○MILLAC-561VⅡ
•      16. ○MILLAC-611VⅡ
•      20. ○MB-46VA/VB
•      23. ○MB-46VAE/VBE
•      26. ○MB-56VA/VB
•      30. ○MB-66VA/VB
•      34. ○MB-46VⅡ
•      37. ○MB-46VEⅡ
•      40. ○MB-56VⅡ
•      44. ○GENOS M460-VE
•      47. ○GENOS M560-V
• 51. 円テーブル外観図 / Outside Drawings of Rotary Table
• 55. 特別付属品 / Special Accessories for CNC Rotary Tables
• 58. BT40/BT50 Tooling System
• 81. BBT40/BBT50 Tooling System
• 91. コレット / Collet
• 104. ロックナット / Lock nut
• 109. 長さ調節ねじ / Length adjustment bolt
• 115. スパナ・レンチ / Spanner・Wrench
• 122. プルスタッド/プルスタッド・中心穴付き / Retention knob (with center hole)
• 123. YTC　ツールクランプ / Tool clamp
• 125. 裏表紙

---

•
• ページ： 3

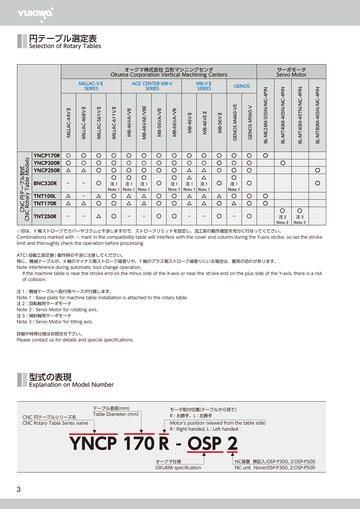

• 円テーブル選定表 Selection of Rotary Tables CNC 円テーブル型式 CNC Rotary Table Models BL-MT80M-40SN/MC-4PIN BL-MT40M-40TN/MC-4PIN BL-MT40M-40SN/MC-4PIN GENOS M560-V GENOS M460-VE GENOS MB-56VⅡ MB-46VEⅡ MB-VⅡ SERIES MB-46VⅡ MB-66VA/VB MB-56VA/VB MB-46VAE/VBE MB-46VA/VB ACE CENTER MB-V SERIES MILLAC-611VⅡ MILLAC-561VⅡ MILLAC-468VⅡ MILLAC-44VⅡ MILLAC-VⅡ SERIES サーボモータ Servo Motor BL-ME24M-50SN/MC-4PIN オークマ株式会社 立形マシニングセンタ Okuma Corporation Vertical Machining Centers YNCP170R YNCP200R YNCP250R BNC320R TNT100L TNT170R TNT250R △印は、Y 軸ストロークでカバーやコラムと干渉しますので、ストロークリミットを設定し、加工前の動作確認を充分に行なってください。 Combinations marked with △ mark in the compatibility table will interfere with the cover and column during the Y-axis stroke, so set the stroke limit and thoroughly check the operation before processing. ATC( 自動工具交換 ) 動作時の干渉に注意してください。 特に、機械テーブルが、X 軸のマイナス側ストローク端寄りや、Y 軸のプラス側ストローク端寄りにいる場合は、衝突の恐れがあります。 Note interference during automatic tool change operation. If the machine table is near the stroke end on the minus side of the X-axis or near the stroke end on the plus side of the Y-axis, there is a risk of collision. 注 1：機械テーブルへ取付用ベースが付属します。 Note 1：Base plate for machine table installation is attached to the rotary table. 注 2：回転軸用サーボモータ Note 2：Servo Motor for rotating axis. 注 3：傾斜軸用サーボモータ Note 3：Servo Motor for tilting axis. 詳細や特殊仕様はお問合せ下さい。 Please contact us for details and special specifications. 型式の表現 Explanation on Model Number CNC 円テーブルシリーズ名 CNC Rotary Table Series name テーブル直径(mm) Table Diameter (mm) モータ取付位置(テーブルから見て) R : 右勝手、L : 左勝手 YNCP 170 R Motor's position (viewed from the table side) R : Right handed, L : Left handed OSP 2 オークマ仕様 OKUMA specification 3 NC装置 無記入:OSP-P300, 2:OSP-P500 NC unit None:OSP-P300, 2:OSP-P500 
