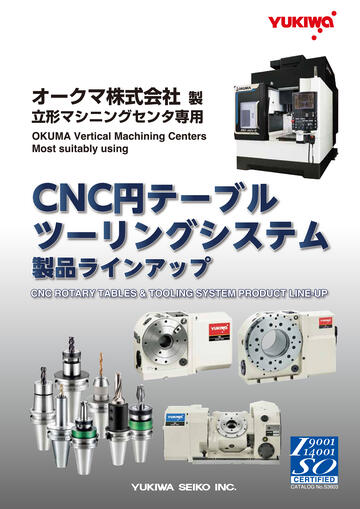

オークマ株式会社殿 立型マシニングセンタ専用カタログ

•
• カテゴリ： ものづくりレビュー
• 作成日： 2025/06/20 11:32:18
• 要約： オークマ製 立型マシニングセンタ用円テーブル・ツールホルダを掲載。高精度・高剛性・ 独自防水機構の円テーブルと工具寿命を改善するツールホルダーで、生産の合理化やコス トダウンに貢献します。

---

• 目次
• . 表紙
• 1. introduction
•      2. introduction
• 3. 円テーブル選定表 / Selection of Rotary Tables
• 4. 円テーブルの構成 / Composition of CNC Rotary Tables
• 5. CNC円テーブル・仕様 / CNC Rotary Table・Specifications
• 6. CNC傾斜円テーブル・仕様 / CNC Tilting Rotary Table・Specifications
• 7. 搭載レイアウト / Layout for Mounting
•      7. ○MILLAC-44VⅡ
•      10. ○MILLAC-468VⅡ
•      12. ○MILLAC-561VⅡ
•      16. ○MILLAC-611VⅡ
•      20. ○MB-46VA/VB
•      23. ○MB-46VAE/VBE
•      26. ○MB-56VA/VB
•      30. ○MB-66VA/VB
•      34. ○MB-46VⅡ
•      37. ○MB-46VEⅡ
•      40. ○MB-56VⅡ
•      44. ○GENOS M460-VE
•      47. ○GENOS M560-V
• 51. 円テーブル外観図 / Outside Drawings of Rotary Table
• 55. 特別付属品 / Special Accessories for CNC Rotary Tables
• 58. BT40/BT50 Tooling System
• 81. BBT40/BBT50 Tooling System
• 91. コレット / Collet
• 104. ロックナット / Lock nut
• 109. 長さ調節ねじ / Length adjustment bolt
• 115. スパナ・レンチ / Spanner・Wrench
• 122. プルスタッド/プルスタッド・中心穴付き / Retention knob (with center hole)
• 123. YTC　ツールクランプ / Tool clamp
• 125. 裏表紙

---

•
• ページ： 1

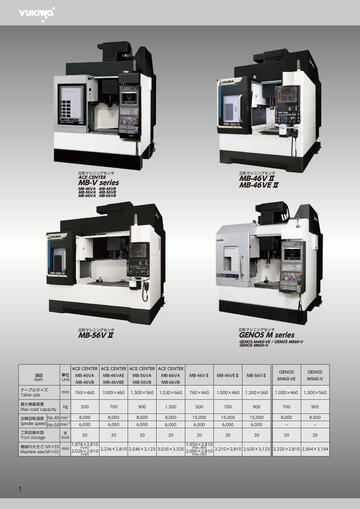

• 立形マシニングセンタ 立形マシニングセンタ MB-46V II MB-46VE II ACE CENTER MB-V series MB-46VA MB-46VB MB-56VA MB-56VB MB-66VA MB-66VB 立形マシニングセンタ 立形マシニングセンタ GENOS M series MB-56V II GENOS M460-VE / GENOS M560-V GENOS M660-V ACE CENTER ACE CENTER ACE CENTER ACE CENTER     項目 Item テーブルサイズ Table size 最大積載質量 Max load capacity 単位 Unit MB-46VA MB-46VAE MB-56VA MB-66VA MB-46VB MB-46VBE MB-56VB MB-66VB mm 760×460 1000×460 1,300×560 kg 500 700 8,000 6,000 20 -1 主軸回転速度 No.40 min Spindle speed No.50 min-1 工具収納本数 Tool storage 本 tool GENOS GENOS M460-VE M560-V 1,300×560 1,000×460 1,300×560 700 900 700 900 15,000 15,000 15,000 8,000 8,000 6,000 6,000 6,000 - - 20 20 20 20 20 MB-46VⅡ MB-46VEⅡ MB-56VⅡ 1,530×660 760×460 1,000×460 900 1,500 500 8,000 8,000 8,000 6,000 6,000 6,000 20 20 20 1,976×2,810 1,950×2,810 機械の大きさ（W×D）mm （VA） 2,236×2,810 2,546×3,123 3,035×3,325 （No.40） 2,210×2,810 2,520×3,123 2,225×2,810 2,564×3,194 2,026×2,810 2,000×2,810 Machine size （W×D） （VB） 1 （No.50） 
