BTシャンク タップホルダ
 |
||||
■寸法図 |
||||
| 寸法図1 | ||||
 |
||||
■型番説明 |
寸法図2 | ||
 |
 |
||
■適合表
| ※ | ATC用ボトルグリップテーパシャンク形状は、MAS規格に基づいて製作しています。 |
| ※ | 上記標準以外の特殊サイズも製作致しますので、お問い合わせください。 |
| ※ | タップコレット、特別付属品につきましては、別途お求めください。 |
タング式MT シャンク タップホルダ
■型番説明 |
■寸法図 |
||
 |
 |
||

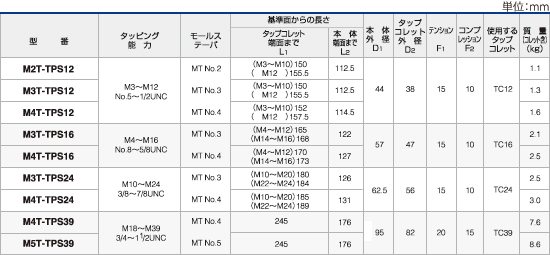

■適合表
| ※ | タップコレットにつきましては、別途お求めください。 |
フローティング タップチャック
フローティングタップチャックは、径方向フロート機構を内蔵し、主軸とワークの芯ずれ誤差を補正して、精密なネジ立てをする事ができます。また、タップとタップコレット、タップコレットとチャック本体との取り付けはワンタッチででき作業能率が向上します。
■型番説明 |
■寸法図 |
||
 |
 |
||
■適合表
| ※ | タップコレットにつきましては、別途お求めください。 |
| ※ | タップコレットの寸法につきましては、TCN型タップコレットのページをご覧ください。 |
| ※ | 転造タップをご使用の場合は、ワンランク上の型番を選択してください。 |
