ダイレクトドライブ CNC円テーブル

ユキワ精工 CNC円テーブル(ロータリーテーブル)・割出台
ユキワのダイレクトドライブCNC円テーブル(ロータリーテーブル)は、ダイレクトドライブ(DD)モータを内蔵し、高速・バックラッシュレスを実現しました。自動車部品、IT関連部品をはじめとする部品加工に幅広く使用可能で、御社の生産の短納期化、低コスト化に大きく貢献します。

ブラザー工業製コンパクトマシニングセンタ SPEEDIO仕様
ユキワ精工製コントローラ AC5-60A仕様

DRD170

高速・高精度割出

高速・高トルク ダイレクトドライブモータを搭載し、早送り回転速度は200min-1、軽負荷時には300min-1までの高速割出が可能で、サイクルタイム短縮に大きく貢献します。さらに高分解能エンコーダを搭載し、累積15秒の高精度割出を実現します。

強力・高速クランプ

エア圧0.5MPa時には720Nmの高クランプ力を誇ります。さらにクランプとアンクランプの合計動作時間0.13秒とこちらもサイクルタイム短縮につながります。

クラス最薄でコンパクト

円テーブル本体の総厚さは160mmとコンパクト設計です。小型マシニングセンタを搭載しても広い治具エリアを確保できます。また、6ポートのロータリジョイントも取り付け可能です。

CNC円テーブル,ロータリーテーブル,ダイレクトドライブCNC円テーブル

■ アブソリュート検出   ■ノーバックラッシュ   ■抜群の防水性

■ブラザーSPEEDIO搭載用型式

S300X2搭載用 DRD170-BCM52S
S500/S700X2搭載用 DRD170-BCM52M
F600X1搭載用  DRD170-BCM52M
R450X1搭載用 DRD170-BPC51 (両面パレット搭載)
  DRD170-BPC51-1 (片面パレット搭載)
R650X2搭載用 DRD170-BPC54 (両面パレット1台搭載)
  DRD170-BPC54-1 (片面パレット搭載)

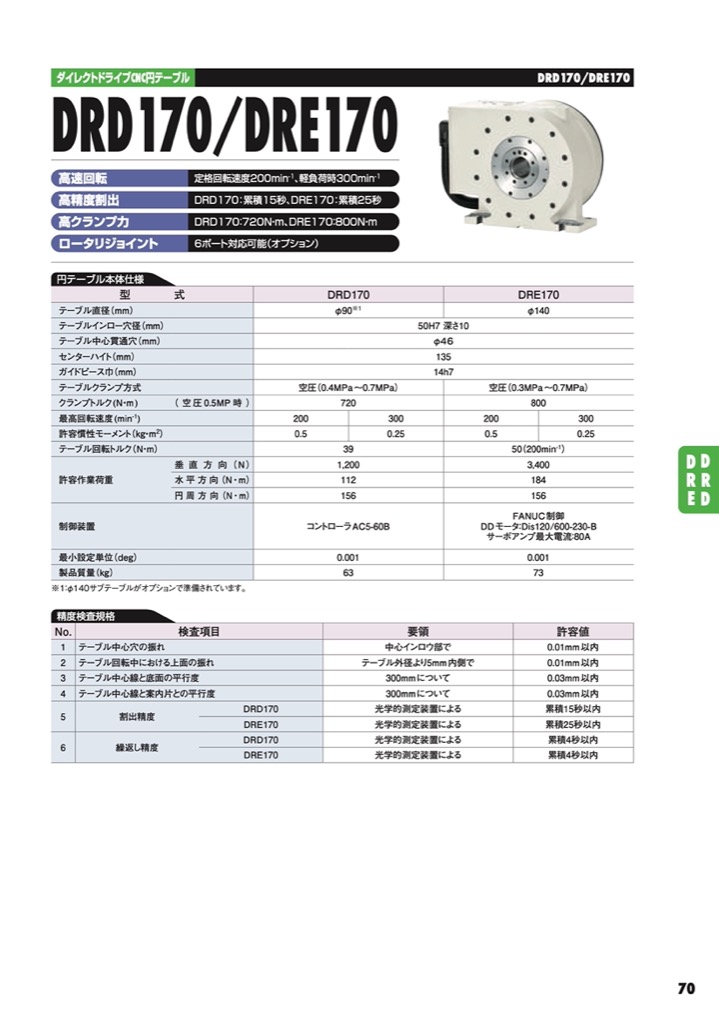

型番 DRD170
設置方法  横専用
テーブル直径 (mm) 90 (*1)
テーブルインロー穴径 (mm) 50H7
テーブル中心貫通穴径 (mm) 46
ガイドピース巾 (mm) 14h7
センタハイト (mm) 135
総厚さ (mm) 160
割出精度(累積) (秒) 15
繰返し精度 (秒) 4
回転速度 (min-1) 200 300
許容慣性モーメント (*2) (kg・m²) 0.50 0.25
割出時間 (*3)
(sec)
90° 0.77 0.76
180° 0.85 0.83
テーブル回転トルク (Nm) 39
供給エア圧 (MPa) 0.3~0.7
クランプトルク (Nm) エア遮断時 100
0.3MPa時 450
0.5MPa時 720
0.7MPa時 1000
クランプ動作時間 (秒) 0.13 (*4)
製品重量 (kg) 63
  外観寸法PDF
  • 取付金具とエアチューブは、標準付属。
  • *1 オプションで、サブテーブルφ140 を用意。
  • *2 積載物の許容値。
  • *3 アンクランプとクランプ動作時間を含む。
  • *4 アンクランプとクランプの合計。

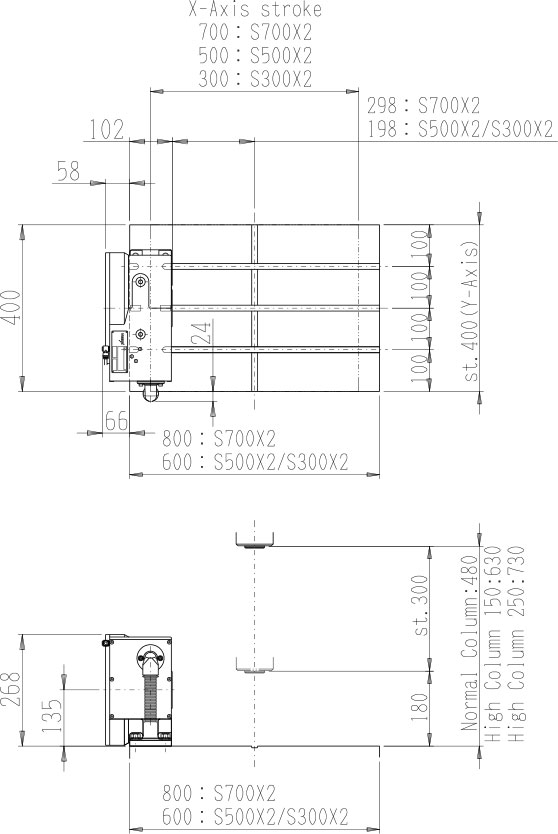

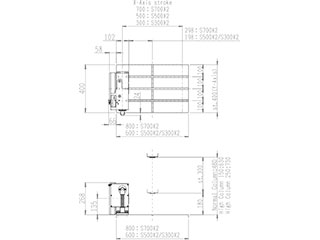

Brother SPEEDIO SX2寸法図
▲搭載図 SPEEDIO SXPDFダウンロード

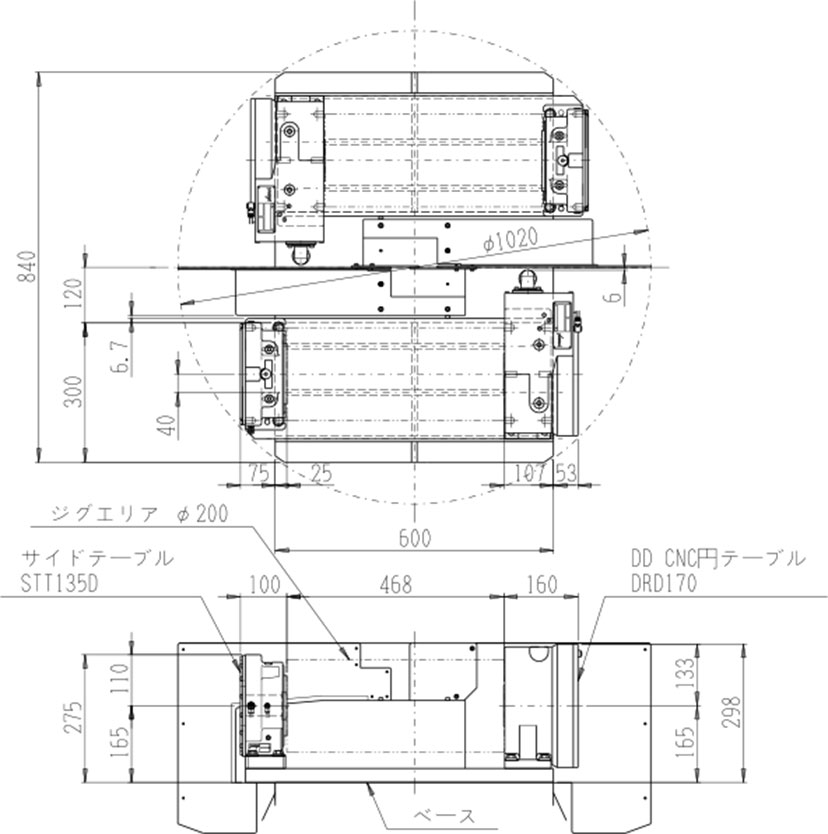

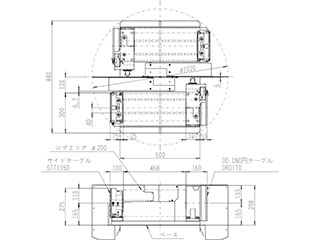

Brother SPEEDIO R450X1N
▲搭載図 SPEEDIO RX450PDFダウンロード
